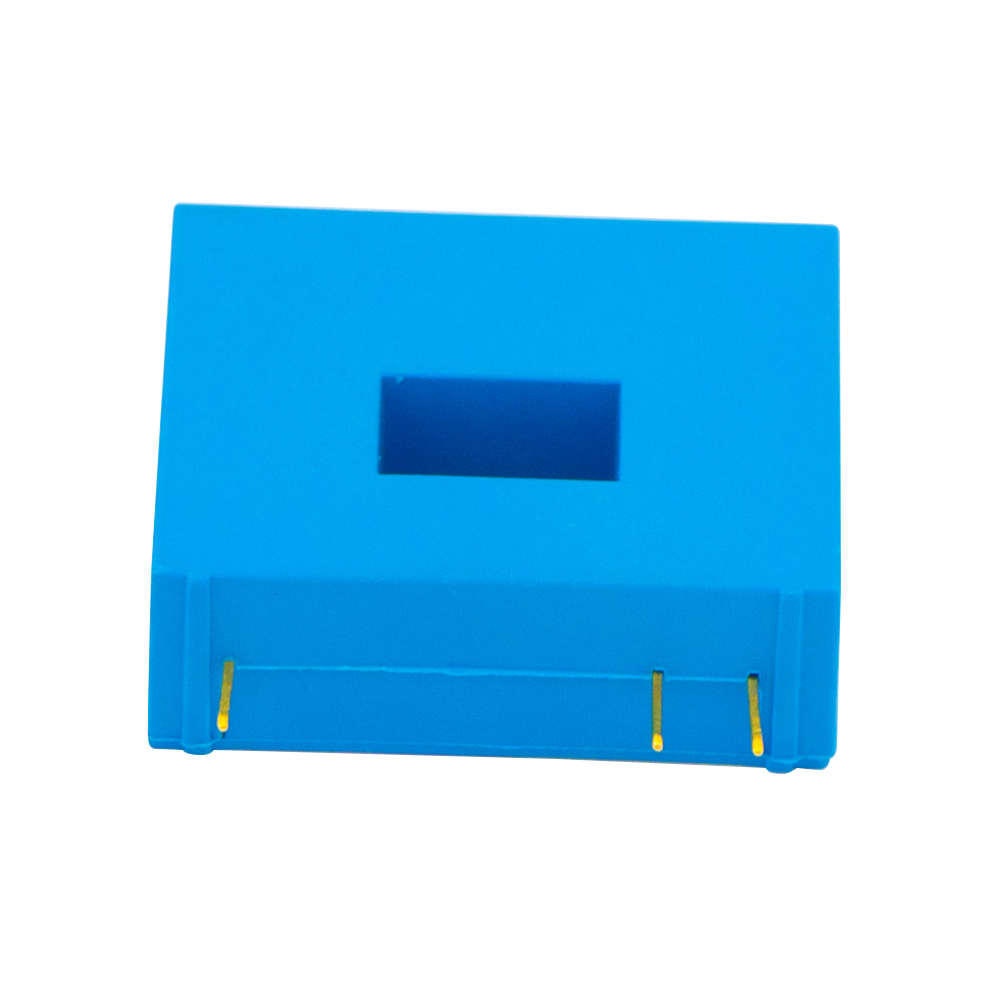

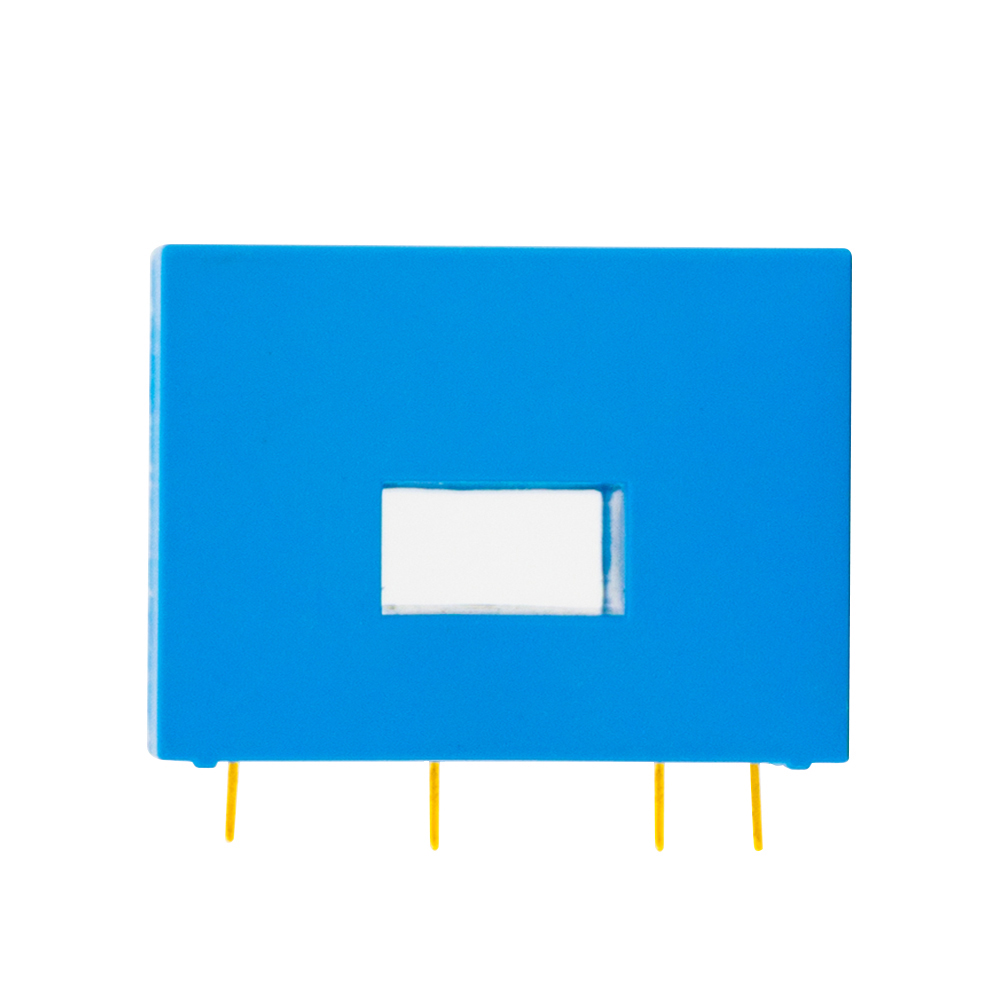

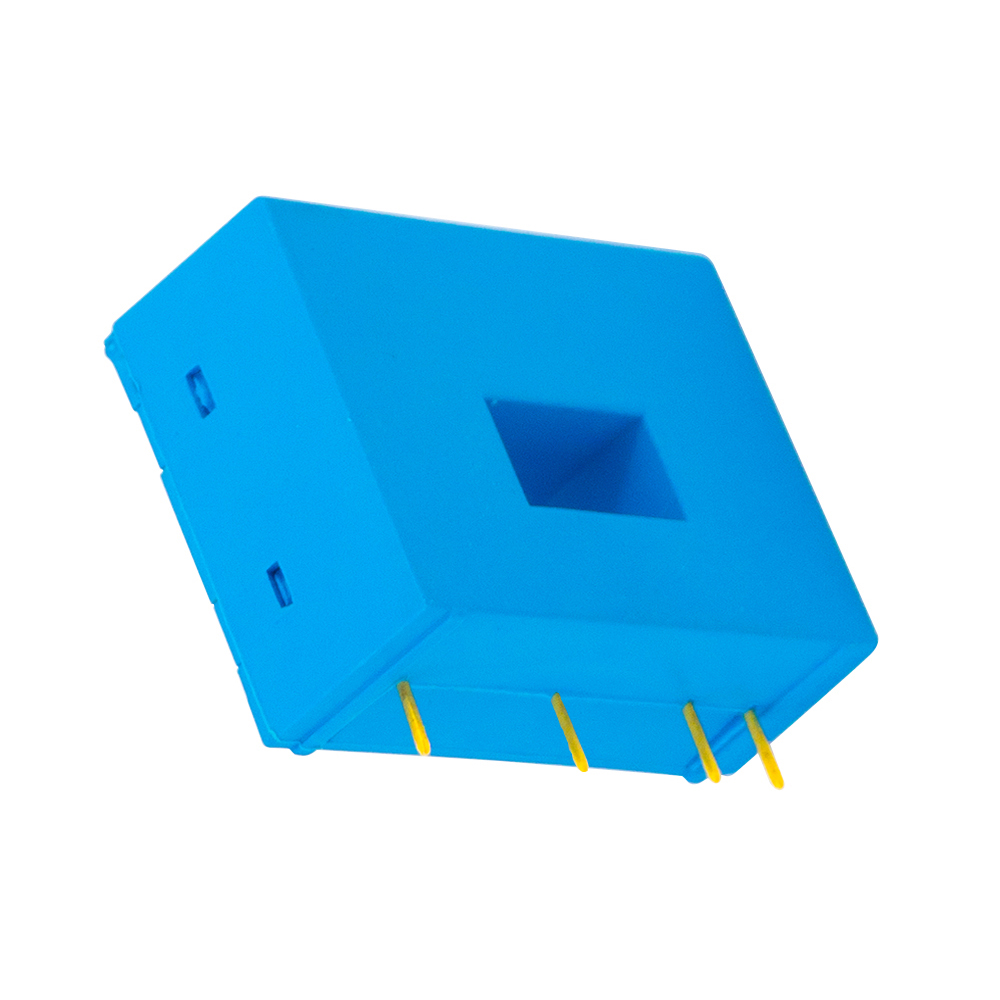

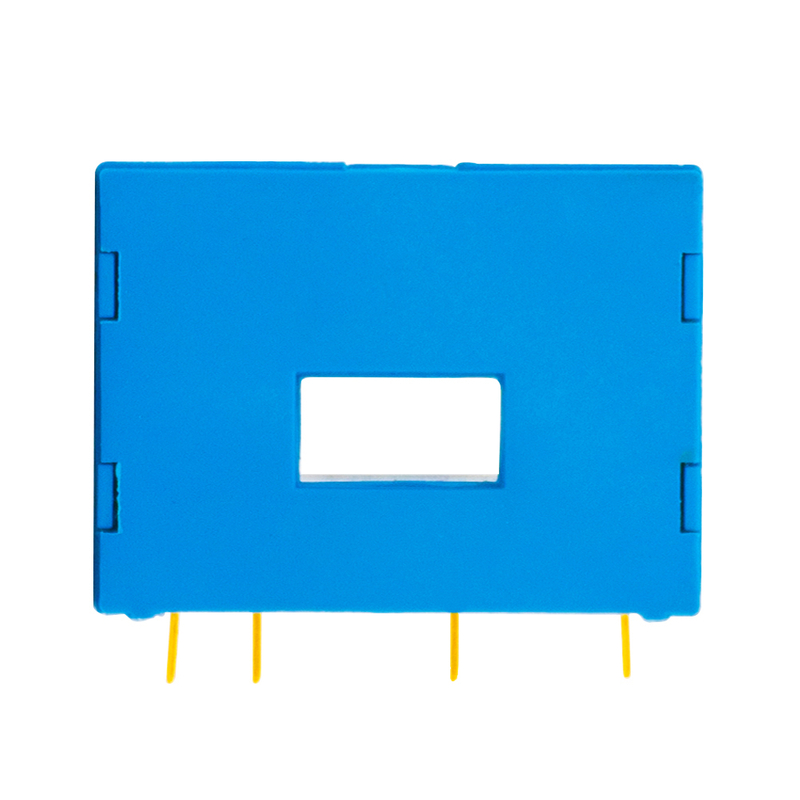

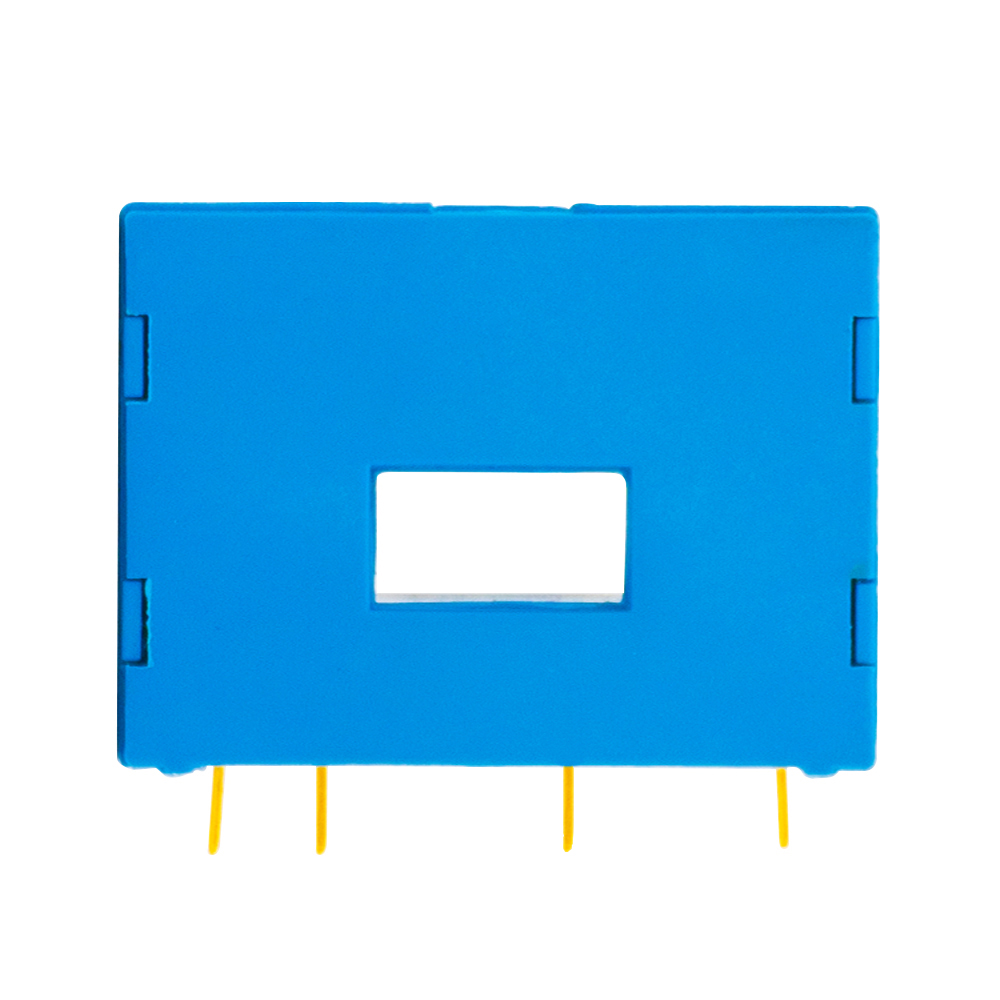

TR0203-LBH
TR
50000
T/T ، Western Union ، PayPal
شنغهاي ، الصين
مستشعر تأثير القاعة هو جهاز يستخدم على نطاق واسع في الإلكترونيات الحديثة والأتمتة الصناعية. إنه يعمل بناءً على تأثير القاعة ، الذي اكتشفته إدوين هول في عام 1879 ، والذي ينص على أنه عندما يتم تطبيق حقل مغناطيسي عمودي على تدفق التيار الكهربائي في موصل ، يتم توليد الجهد القابل للقياس - جهد القاعة - في الزوايا الصحيحة إلى كل من المجال الحالي والمغناطيسي. من خلال الاستفادة من هذه الظاهرة ، يحول مستشعر تأثير القاعة اختلافات المجال المغناطيسي إلى إشارات كهربائية ، مما يتيح قياس الموضع والسرعة والقرب والتيار.
تبدأ التشغيل الأساسي لمستشعر تأثير القاعة بشريط رفيع من المواد الموصلة أو شبه الموصل التي يتدفق من خلالها تيار ثابت. عندما تتعرض هذه المادة إلى مجال مغناطيسي عمودي:
انحراف حامل الشحن - يتم انحراف الإلكترونات أو الثقوب التي تتحرك في الموصل بشكل جانبي بسبب قوة Lorentz.
توليد الجهد - هذا الانحراف يخلق فرقًا محتملًا ، أو جهد القاعة ، عبر المادة.
إخراج الإشارة - يتناسب جهد القاعة مباشرة مع قوة المجال المغناطيسي والتيار المتدفق عبر المستشعر.
دائرة التكييف - يتم تضخيم الجهد الصغير وتكييفه بواسطة الإلكترونيات المتكاملة لإنتاج إشارة إخراج قابلة للقراءة (رقمية أو تمثيلية).
هذا القياس غير المتواصل والمغناطيسي هو ما يجعل مستشعر تأثير القاعة موثوقًا للغاية في البيئات التي يجعل التآكل الميكانيكي أو الغبار أو الزيت أقل فعالية.
قياس عدم الاتصال -يوفر عملية خالية من التآكل ، وزيادة طول العمر.
موثوقية عالية - مقاومة للاهتزاز والأوساخ والملوثات البيئية.
التنوع - يمكن أن يقيس القرب والإزاحة والسرعة والسرعة الدورانية.
وقت الاستجابة السريع - مثالي للأنظمة الديناميكية مثل التحكم في المحرك.
حجم مضغوط - دمج بسهولة في الأنظمة الإلكترونية ، من الهواتف الذكية إلى المركبات.
مستشعرات تأثير القاعة التناظرية - تنتج إخراج الجهد المستمر يتناسب مع قوة المجال المغناطيسي. شائع الاستخدام في تطبيقات القياس الدقيقة.
مستشعرات تأثير القاعة الرقمية - يتم تشغيل الإخراج أو إيقاف تشغيله اعتمادًا على العتبة المغناطيسية ، وتستخدم على نطاق واسع للكشف عن القرب.
مستشعرات تأثير القاعة الخطية - توفير قراءات دقيقة للموضع أو الإزاحة.
مستشعرات قاعة الاستشعار الحالية - المستخدمة في أنظمة الطاقة ومحركات المحركات للكشف عن التيارات التيار المتردد و DC بأمان.
يسمح براعة مستشعر تأثير القاعة بتطبيقه في حقول متعددة:
يستخدم لاكتشاف موضع العمود المرفقي والعمود المهمل للتحكم في توقيت الإشعال.
مدمجة في أنظمة الفرامل المضادة للانغلاق (ABS) لقياس سرعة العجلة.
يعمل في أجهزة استشعار وضع الخانق وأنظمة توجيه الطاقة الكهربائية.
يكتشف تحولات التروس ومواقف الدواسة لتحسين سلامة القيادة والكفاءة.
يوفر وضع غير الاتصال وقياس السرعة للمحركات والمضخات والناقلات.
تستخدم في الروبوتات لقياس زاوية المفاصل والتحكم في التغذية الراجعة.
يساعد في اكتشاف حالات مفتوحة/إغلاق من الصمامات أو الأبواب أو الأجزاء الميكانيكية.
تستخدم الهواتف الذكية وأجهزة الكمبيوتر المحمولة أجهزة استشعار تأثير القاعة للكشف عن القرب ، مثل استيقاظ الشاشة التلقائية/النوم عند فتحها أو إغلاقها.
تم تطبيقه في وحدات تحكم الألعاب من أجل استشعار موقع عصا التحكم ، مما يوفر المتانة مقارنة بأجهزة الاستشعار المقاومة.
مدمجة في العزف الشمسي وتوربينات الرياح للقياس الحالي.
يضمن الاستشعار الحالي القائم على القاعة العزلة والسلامة في دوائر الجهد العالي.
يحسن كفاءة الطاقة عن طريق تمكين ملاحظات دقيقة في أنظمة تحويل الطاقة.
تستخدم في معدات التصوير بالرنين المغناطيسي (التصوير بالرنين المغناطيسي) لتحديد المواقع الدقيقة.
يوفر قياسًا آمنًا بدون اتصال في الأجهزة التي يجب تجنب التداخل الكهربائي.
يلعب دورًا في أنظمة الملاحة لقياس السرعة الزاوية والموضع.
مدمجة في الطائرات بدون طيار والطائرات لمراقبة سرعة المحرك وحركة المشغل.
لا تآكل ميكانيكي - عملية التلامس تلغي التدهور المادي.
المتانة - يقاوم بيئات قاسية من الغبار أو الزيت أو الاهتزاز.
التكامل المدمج - مدمج بسهولة في دوائر دون تعقيد ميكانيكي.
المرونة - قابلة للتطبيق على كل من الاستشعار الخطي والتناوب ، والقياس الحالي AC/DC ، والتبديل الرقمي.
مع النمو السريع للسيارات الكهربائية والطاقة المتجددة والإلكترونيات الذكية ، يتوسع الطلب على تقنيات الاستشعار الموثوقة. من المتوقع أن يلعب مستشعر تأثير القاعة دورًا أكبر في المستقبل بسبب:
التكامل مع إنترنت الأشياء والأنظمة الذكية للصيانة التنبؤية.
تطوير أجهزة استشعار مصغرة للإلكترونيات المحمولة.
زيادة الاستخدام في المركبات المستقلة للوضع والاكتشاف الحالي.
تعزيز الدقة مع مواد أشباه الموصلات المتقدمة.
مع انتقال الصناعات نحو الأتمتة والكهرباء ، سيظل مستشعر تأثير القاعة حلاً لا غنى عنه ، ويجمع بين البساطة والمتانة والتعدد الاستخدامات.
| المواصفات | 20A | / | 4V | 50A | |
|---|---|---|---|---|---|
| / | 4V | 20 | 50 | 100 | A |
| 100A | / | 0 ～ 40 | 0 ～ 75 | 0 ～ 150 | A |
| 4V | UNIT | 4 | V | ||
| IPN | IPN | ± 12 ～ 15 (± 5 ٪) | V | ||
| PRIMALER | PRIMALTER | ＜ 10+هو | م | ||
| CARTER | PRIMARTERTARETERMENT | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
| RAGERENT | VSN | ＜ 0.2 | ٪ fs | ||
| الجهد | الثانوي | TA = 25 ℃: ≤ ± 0.2 | % | ||
| المصنوع | من | TA = 25 ℃: ≤ ± 0.1 | MV | ||
| الجهد | الثانوي | IP = 0 بعد 3*IPN: ≤ ± 0.15 | MV | ||
| vc | | IP = 0TA = -25 ～+75 ℃: ≤ ± 0.5 | MV/℃ | ||
| | | ≤1 | μs | ||
| | | DC ～ 100 | khz | ||
| | | -25 ～+75 | ℃ | ||
| | | -45 ～+85 | ℃ | ||
ملحوظة:
يجب أن يكون المستشعر سلكيًا بشكل صحيح ، وإلا فقد يضر بالمكونات الداخلية للمستشعر
عندما يتم لحام المستشعر على لوحة الدوائر ، يجب أن يتم لحامه بحديد لحام منخفضة الحرارة ، ويجب ألا يكون الوقت طويلًا جدًا ، وثانياً ، يجب عدم الضغط على المسامير بمقدار كبير ، وإلا فقد يتم فتح الاتصال الداخلي.
يكون الأداء الديناميكي (DI/DT ووقت الاستجابة) هو الأفضل عندما يتم ملء الصف الحالي الإدخال بالكامل بالثقب الأساسي
مستشعر تأثير القاعة هو جهاز يستخدم على نطاق واسع في الإلكترونيات الحديثة والأتمتة الصناعية. إنه يعمل بناءً على تأثير القاعة ، الذي اكتشفته إدوين هول في عام 1879 ، والذي ينص على أنه عندما يتم تطبيق حقل مغناطيسي عمودي على تدفق التيار الكهربائي في موصل ، يتم توليد الجهد القابل للقياس - جهد القاعة - في الزوايا الصحيحة إلى كل من المجال الحالي والمغناطيسي. من خلال الاستفادة من هذه الظاهرة ، يحول مستشعر تأثير القاعة اختلافات المجال المغناطيسي إلى إشارات كهربائية ، مما يتيح قياس الموضع والسرعة والقرب والتيار.
تبدأ التشغيل الأساسي لمستشعر تأثير القاعة بشريط رفيع من المواد الموصلة أو شبه الموصل التي يتدفق من خلالها تيار ثابت. عندما تتعرض هذه المادة إلى مجال مغناطيسي عمودي:
انحراف حامل الشحن - يتم انحراف الإلكترونات أو الثقوب التي تتحرك في الموصل بشكل جانبي بسبب قوة Lorentz.
توليد الجهد - هذا الانحراف يخلق فرقًا محتملًا ، أو جهد القاعة ، عبر المادة.
إخراج الإشارة - يتناسب جهد القاعة مباشرة مع قوة المجال المغناطيسي والتيار المتدفق عبر المستشعر.
دائرة التكييف - يتم تضخيم الجهد الصغير وتكييفه بواسطة الإلكترونيات المتكاملة لإنتاج إشارة إخراج قابلة للقراءة (رقمية أو تمثيلية).
هذا القياس غير المتواصل والمغناطيسي هو ما يجعل مستشعر تأثير القاعة موثوقًا للغاية في البيئات التي يجعل التآكل الميكانيكي أو الغبار أو الزيت أقل فعالية.
قياس عدم الاتصال -يوفر عملية خالية من التآكل ، وزيادة طول العمر.
موثوقية عالية - مقاومة للاهتزاز والأوساخ والملوثات البيئية.
التنوع - يمكن أن يقيس القرب والإزاحة والسرعة والسرعة الدورانية.
وقت الاستجابة السريع - مثالي للأنظمة الديناميكية مثل التحكم في المحرك.
حجم مضغوط - دمج بسهولة في الأنظمة الإلكترونية ، من الهواتف الذكية إلى المركبات.
مستشعرات تأثير القاعة التناظرية - تنتج إخراج الجهد المستمر يتناسب مع قوة المجال المغناطيسي. شائع الاستخدام في تطبيقات القياس الدقيقة.
مستشعرات تأثير القاعة الرقمية - يتم تشغيل الإخراج أو إيقاف تشغيله اعتمادًا على العتبة المغناطيسية ، وتستخدم على نطاق واسع للكشف عن القرب.
مستشعرات تأثير القاعة الخطية - توفير قراءات دقيقة للموضع أو الإزاحة.
مستشعرات قاعة الاستشعار الحالية - المستخدمة في أنظمة الطاقة ومحركات المحركات للكشف عن التيارات التيار المتردد و DC بأمان.
يسمح براعة مستشعر تأثير القاعة بتطبيقه في حقول متعددة:
يستخدم لاكتشاف موضع العمود المرفقي والعمود المهمل للتحكم في توقيت الإشعال.
مدمجة في أنظمة الفرامل المضادة للانغلاق (ABS) لقياس سرعة العجلة.
يعمل في أجهزة استشعار وضع الخانق وأنظمة توجيه الطاقة الكهربائية.
يكتشف تحولات التروس ومواقف الدواسة لتحسين سلامة القيادة والكفاءة.
يوفر وضع غير الاتصال وقياس السرعة للمحركات والمضخات والناقلات.
تستخدم في الروبوتات لقياس زاوية المفاصل والتحكم في التغذية الراجعة.
يساعد في اكتشاف حالات مفتوحة/إغلاق من الصمامات أو الأبواب أو الأجزاء الميكانيكية.
تستخدم الهواتف الذكية وأجهزة الكمبيوتر المحمولة أجهزة استشعار تأثير القاعة للكشف عن القرب ، مثل استيقاظ الشاشة التلقائية/النوم عند فتحها أو إغلاقها.
تم تطبيقه في وحدات تحكم الألعاب من أجل استشعار موقع عصا التحكم ، مما يوفر المتانة مقارنة بأجهزة الاستشعار المقاومة.
مدمجة في العزف الشمسي وتوربينات الرياح للقياس الحالي.
يضمن الاستشعار الحالي القائم على القاعة العزلة والسلامة في دوائر الجهد العالي.
يحسن كفاءة الطاقة عن طريق تمكين ملاحظات دقيقة في أنظمة تحويل الطاقة.
تستخدم في معدات التصوير بالرنين المغناطيسي (التصوير بالرنين المغناطيسي) لتحديد المواقع الدقيقة.
يوفر قياسًا آمنًا بدون اتصال في الأجهزة التي يجب تجنب التداخل الكهربائي.
يلعب دورًا في أنظمة الملاحة لقياس السرعة الزاوية والموضع.
مدمجة في الطائرات بدون طيار والطائرات لمراقبة سرعة المحرك وحركة المشغل.
لا تآكل ميكانيكي - عملية التلامس تلغي التدهور المادي.
المتانة - يقاوم بيئات قاسية من الغبار أو الزيت أو الاهتزاز.
التكامل المدمج - مدمج بسهولة في دوائر دون تعقيد ميكانيكي.
المرونة - قابلة للتطبيق على كل من الاستشعار الخطي والتناوب ، والقياس الحالي AC/DC ، والتبديل الرقمي.
مع النمو السريع للسيارات الكهربائية والطاقة المتجددة والإلكترونيات الذكية ، يتوسع الطلب على تقنيات الاستشعار الموثوقة. من المتوقع أن يلعب مستشعر تأثير القاعة دورًا أكبر في المستقبل بسبب:
التكامل مع إنترنت الأشياء والأنظمة الذكية للصيانة التنبؤية.
تطوير أجهزة استشعار مصغرة للإلكترونيات المحمولة.
زيادة الاستخدام في المركبات المستقلة للوضع والاكتشاف الحالي.
تعزيز الدقة مع مواد أشباه الموصلات المتقدمة.
مع انتقال الصناعات نحو الأتمتة والكهرباء ، سيظل مستشعر تأثير القاعة حلاً لا غنى عنه ، ويجمع بين البساطة والمتانة والتعدد الاستخدامات.
| المواصفات | 20A | / | 4V | 50A | |
|---|---|---|---|---|---|
| / | 4V | 20 | 50 | 100 | A |
| 100A | / | 0 ～ 40 | 0 ～ 75 | 0 ～ 150 | A |
| 4V | UNIT | 4 | V | ||
| IPN | IPN | ± 12 ～ 15 (± 5 ٪) | V | ||
| PRIMALER | PRIMALTER | ＜ 10+هو | م | ||
| CARTER | PRIMARTERTARETERMENT | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
| RAGERENT | VSN | ＜ 0.2 | ٪ fs | ||
| الجهد | الثانوي | TA = 25 ℃: ≤ ± 0.2 | % | ||
| المصنوع | من | TA = 25 ℃: ≤ ± 0.1 | MV | ||
| الجهد | الثانوي | IP = 0 بعد 3*IPN: ≤ ± 0.15 | MV | ||
| vc | | IP = 0TA = -25 ～+75 ℃: ≤ ± 0.5 | MV/℃ | ||
| | | ≤1 | μs | ||
| | | DC ～ 100 | khz | ||
| | | -25 ～+75 | ℃ | ||
| | | -45 ～+85 | ℃ | ||
ملحوظة:
يجب أن يكون المستشعر سلكيًا بشكل صحيح ، وإلا فقد يضر بالمكونات الداخلية للمستشعر
عندما يتم لحام المستشعر على لوحة الدوائر ، يجب أن يتم لحامه بحديد لحام منخفضة الحرارة ، ويجب ألا يكون الوقت طويلًا جدًا ، وثانياً ، يجب عدم الضغط على المسامير بمقدار كبير ، وإلا فقد يتم فتح الاتصال الداخلي.
يكون الأداء الديناميكي (DI/DT ووقت الاستجابة) هو الأفضل عندما يتم ملء الصف الحالي الإدخال بالكامل بالثقب الأساسي
