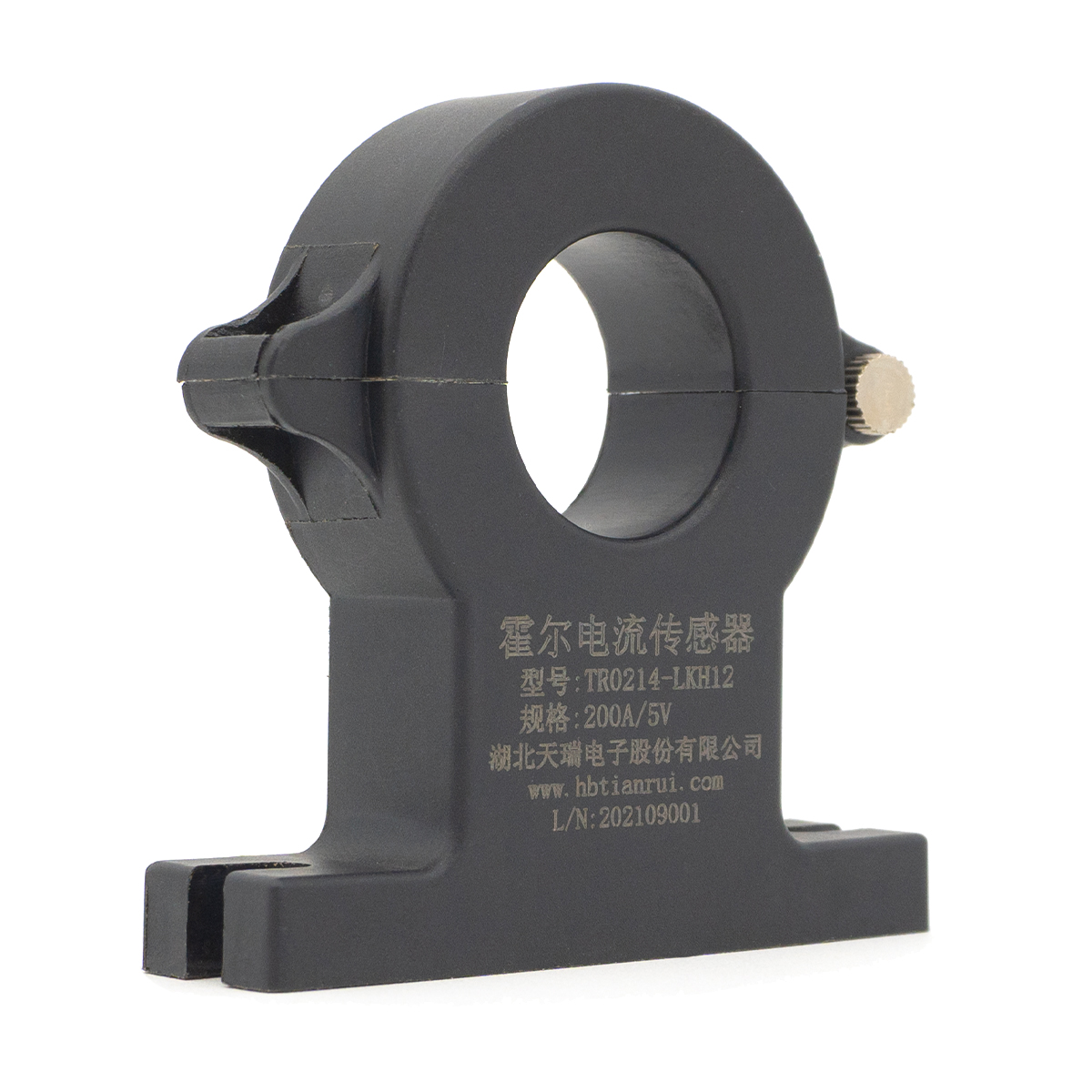

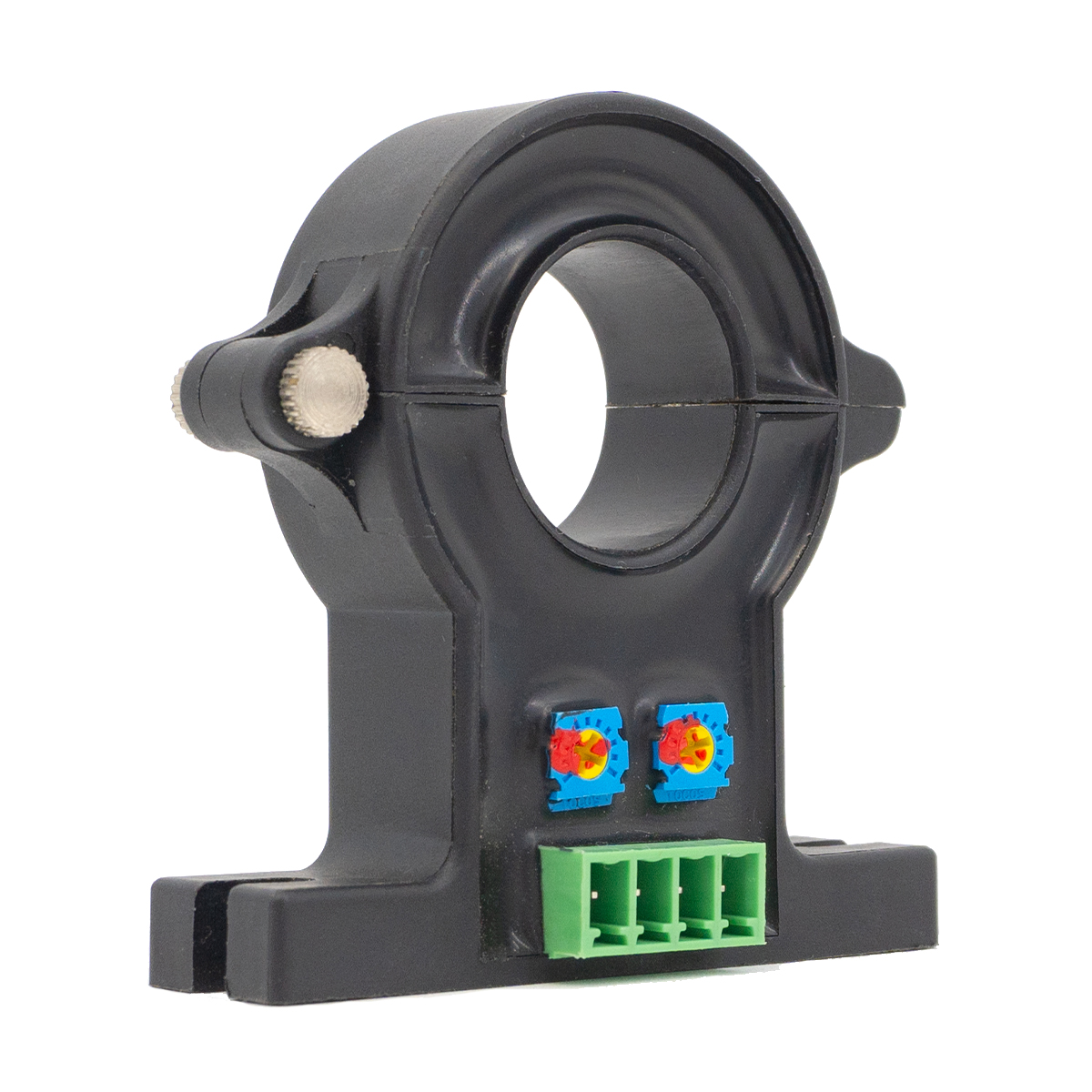

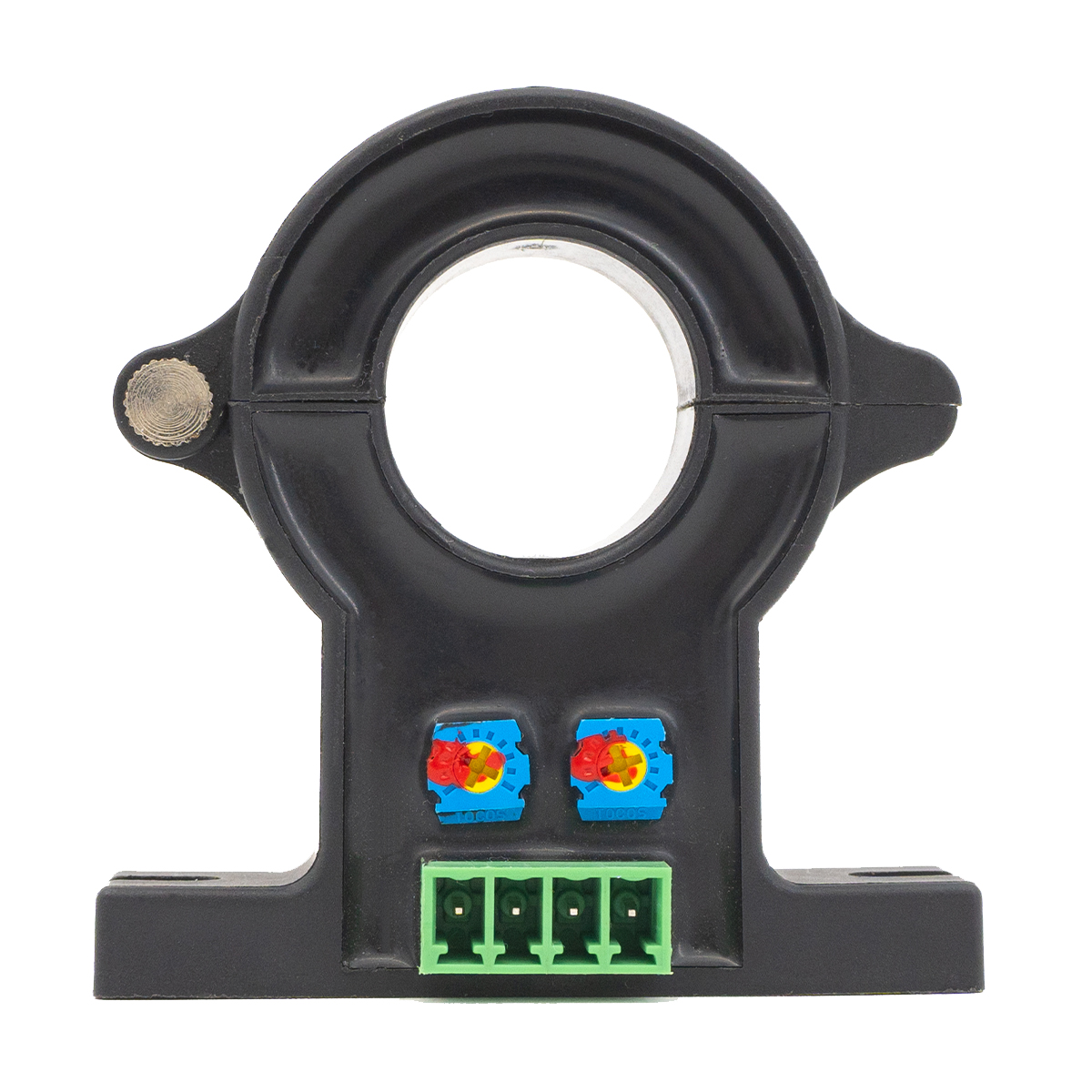

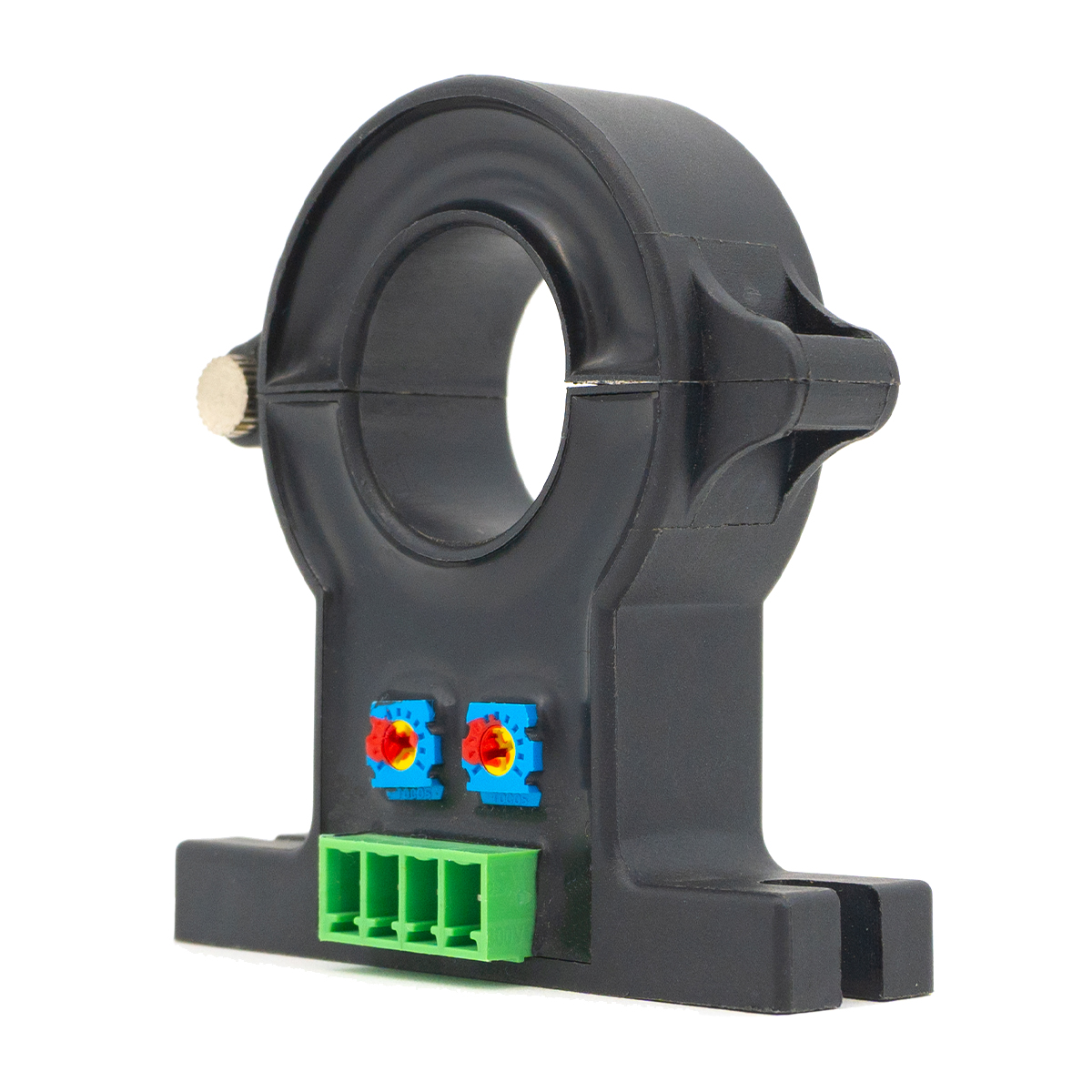

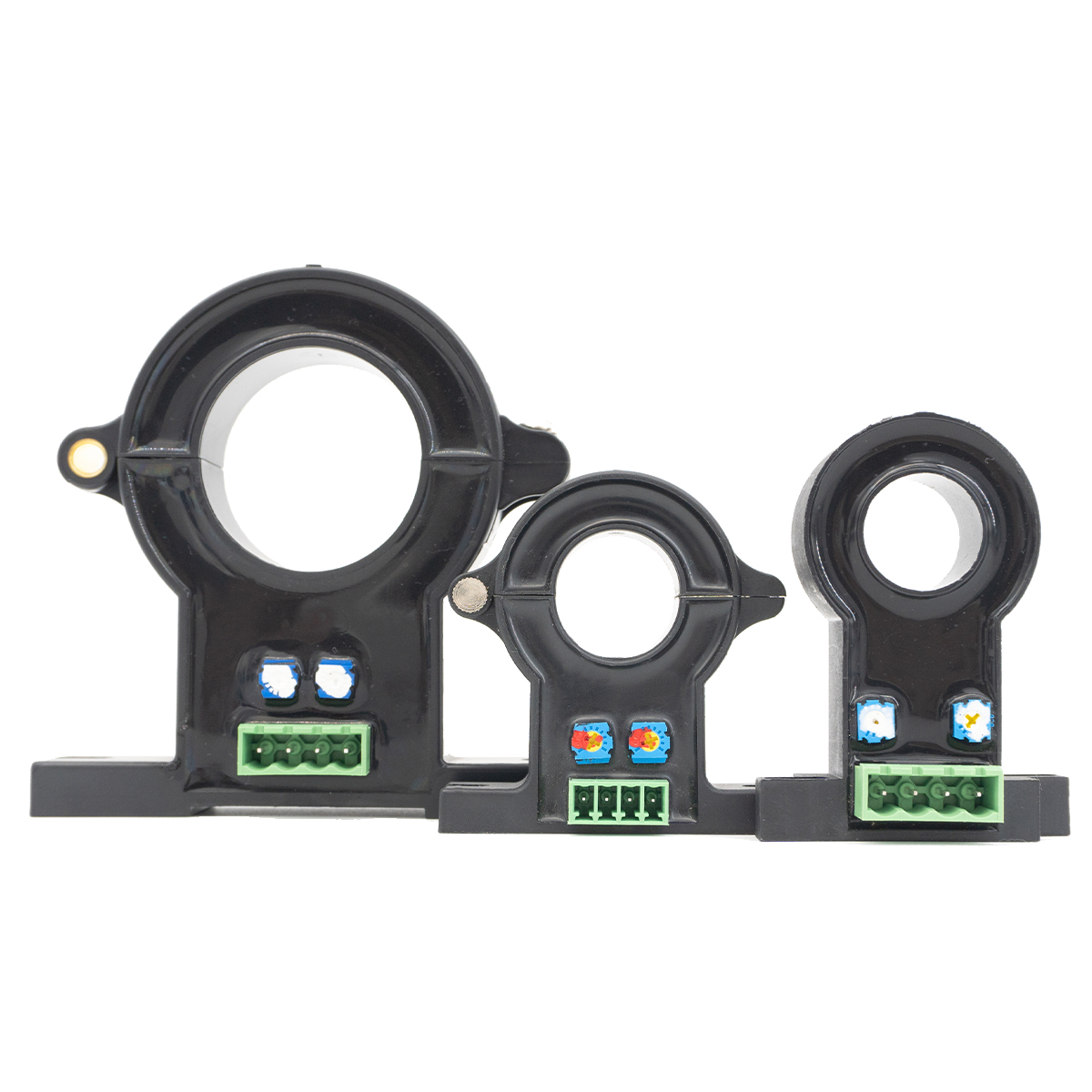

TR0214-LKH
TR
* يقيس AC ، DC والإشارات النبضية
* دقة ممتازة ، خطي جيد
* مقاومة قوية للتداخل الخارجي ، نسبة رفض الوضع الشائعة العالية
* انجراف درجة الحرارة المنخفضة ، استهلاك منخفض للطاقة ، نطاق تردد واسع

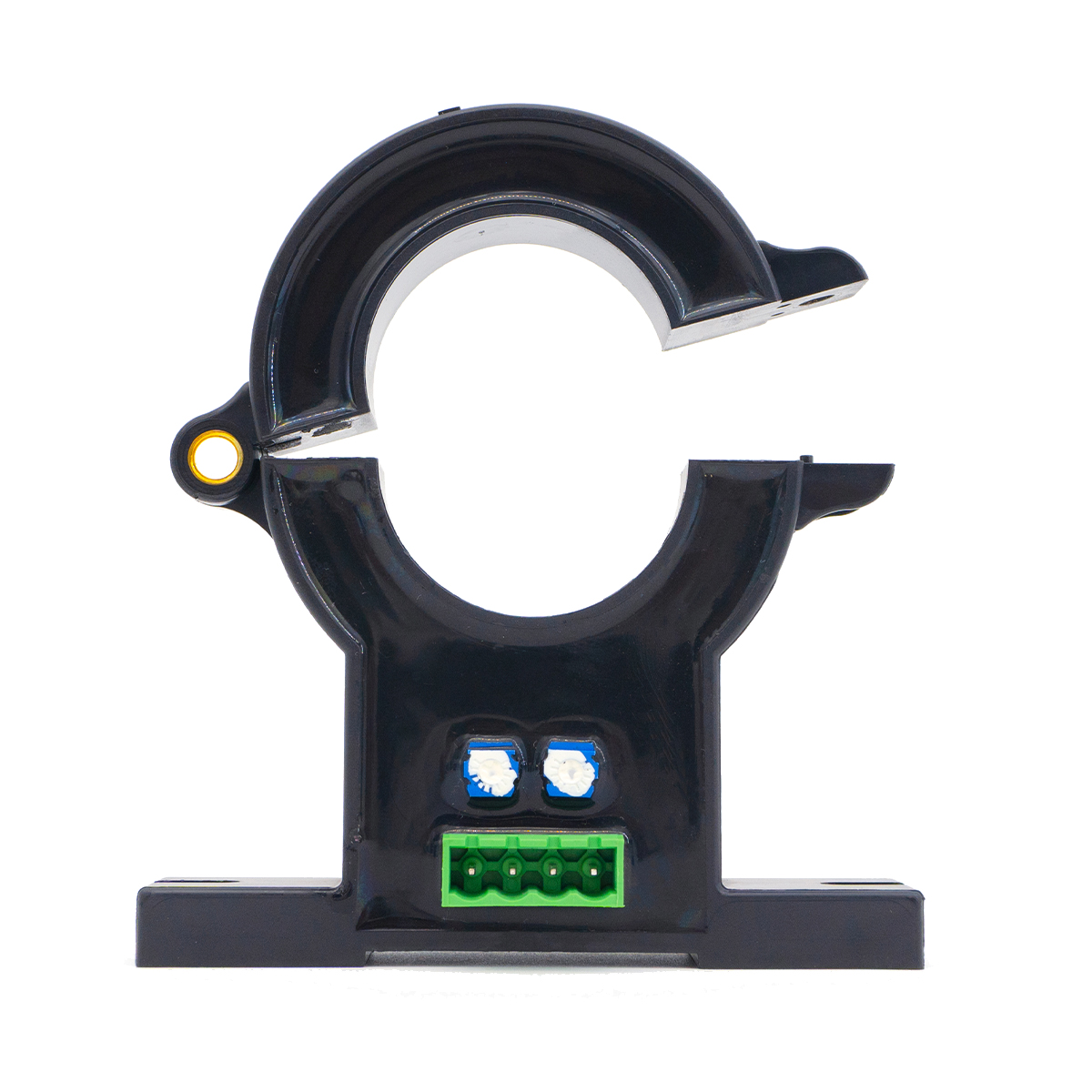

* بنية الانقسام ، سهلة التثبيت
* تنظيم سرعة تحويل تردد AC
* جر محرك المؤازرة
* إمدادات الطاقة غير المنقطعة (UPS)
* آلة اللحام ، مزود طاقة البطارية
* يقيس AC ، DC والإشارات النبضية
* دقة ممتازة ، خطي جيد
* مقاومة قوية للتداخل الخارجي ، نسبة رفض الوضع الشائعة العالية
* انجراف درجة الحرارة المنخفضة ، استهلاك منخفض للطاقة ، نطاق تردد واسع
* بنية الانقسام ، سهلة التثبيت
* تنظيم سرعة تحويل تردد AC
* جر محرك المؤازرة
* إمدادات الطاقة غير المنقطعة (UPS)
* آلة اللحام ، مزود طاقة البطارية
مواصفة | 50a/4v | 200A/4V | 500A/4V | وحدة | |
أنا pn | المدخلات المصنفة الأولية حاضِر | 50 | 200 | 500 | A |
أنا ص | التيار الأساسي نطاق القياس | 0 ~ 100 | 0 ~ 400 | 0 ~ 1000 | A |
الخامس | تصنيف ثانوي جهد الخرج | 4 | V | ||
الخامس ج | مصدر الطاقة الجهد االكهربى | ± 12 ~ 15 (± 5 ٪) | V | ||
أنا ج | الاستهلاك الحالي | < 25 | م | ||
الخامس د | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
ε | الخطي | < 1 | ٪ fs | ||
X | دقة | TA = 25 ℃: ≤ ± 1 | % | ||
V0 | إزاحة الجهد | TA = 25 ℃: ≤ ± 20 | MV | ||
الخامس أوم | الإزاحة المغناطيسية الجهد االكهربى | IP = 0 بعد 3*ITPN: ≤ ± 20 | MV | ||
الخامس | إزاحة الجهد انجراف درجة الحرارة | IP = 0 TA = -40 ~+80 ℃: ≤ ± 1 | MV/℃ | ||
ر | وقت الاستجابة | ≤5 | μs | ||
f | عرض النطاق الترددي (-3db) | DC ~ 20 | khz | ||
ر | درجة حرارة العمل | -40 ~+80 | ℃ | ||
ر | درجة حرارة التخزين | -45 ~+85 | ℃ | ||
ص ل | تحميل المقاومة | TA = 25 ℃: ≥10 | kΩ |
الهيكل والبعد
مخطط رابط الدائرة
ملحوظة:
IPN: اتجاه الإدخال الحالي الأساسي
+: مزود الطاقة الإيجابي 12V/15V
-: مزود الطاقة السلبي 12V/15V M: إخراج الإشارة الثانوية
G: Ground Ofs: Zero Adjustment Gin: تعديل السعة
احتياطات التثبيت
* يجب أن يكون المستشعر سلكيًا بشكل صحيح ، وإلا فقد يضر بالمكونات الداخلية للمستشعر
* الأداء الديناميكي (DI/DT ووقت الاستجابة) هو الأفضل عندما يتم ملء الصف الحالي للإدخال بالكامل بالثقب الأساسي
