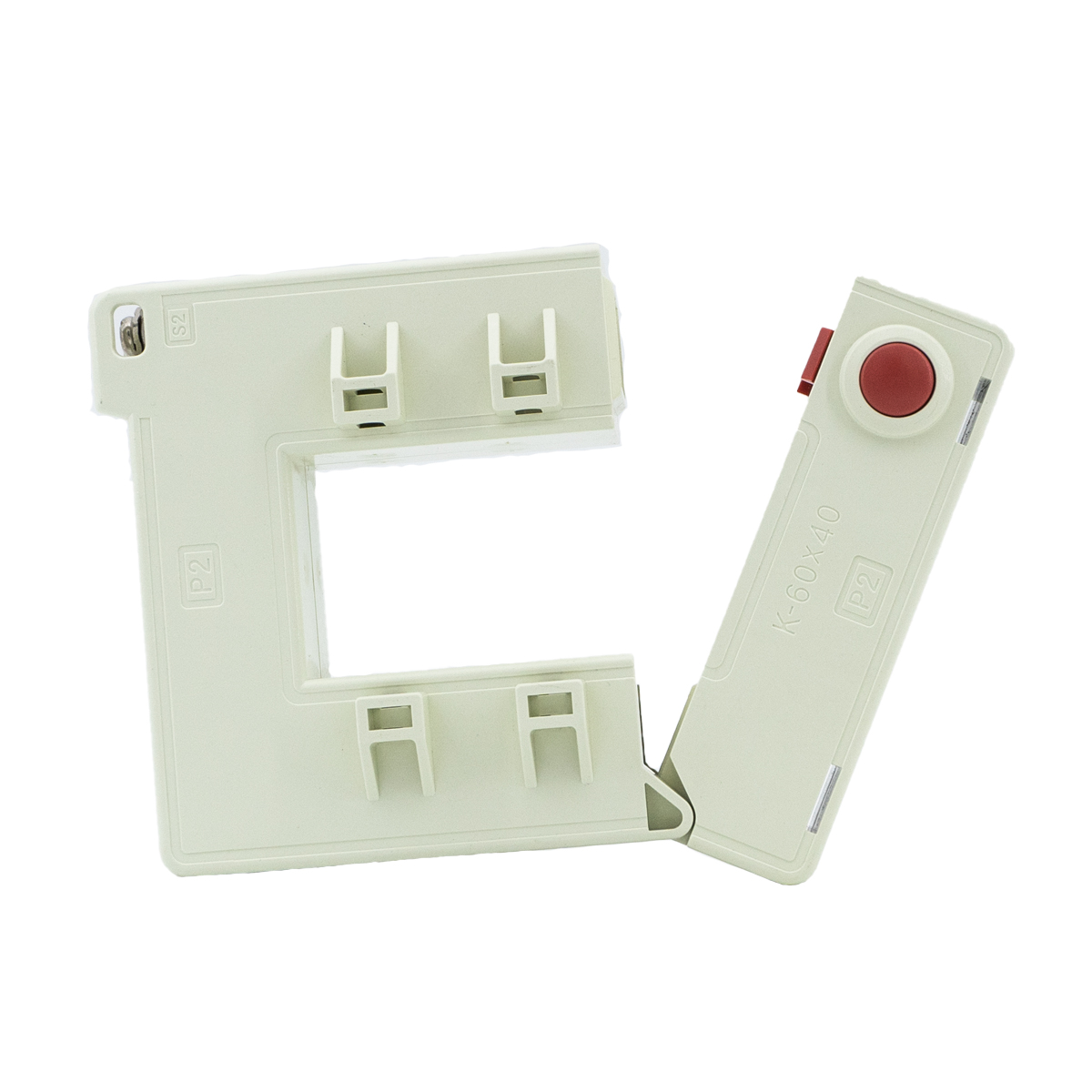

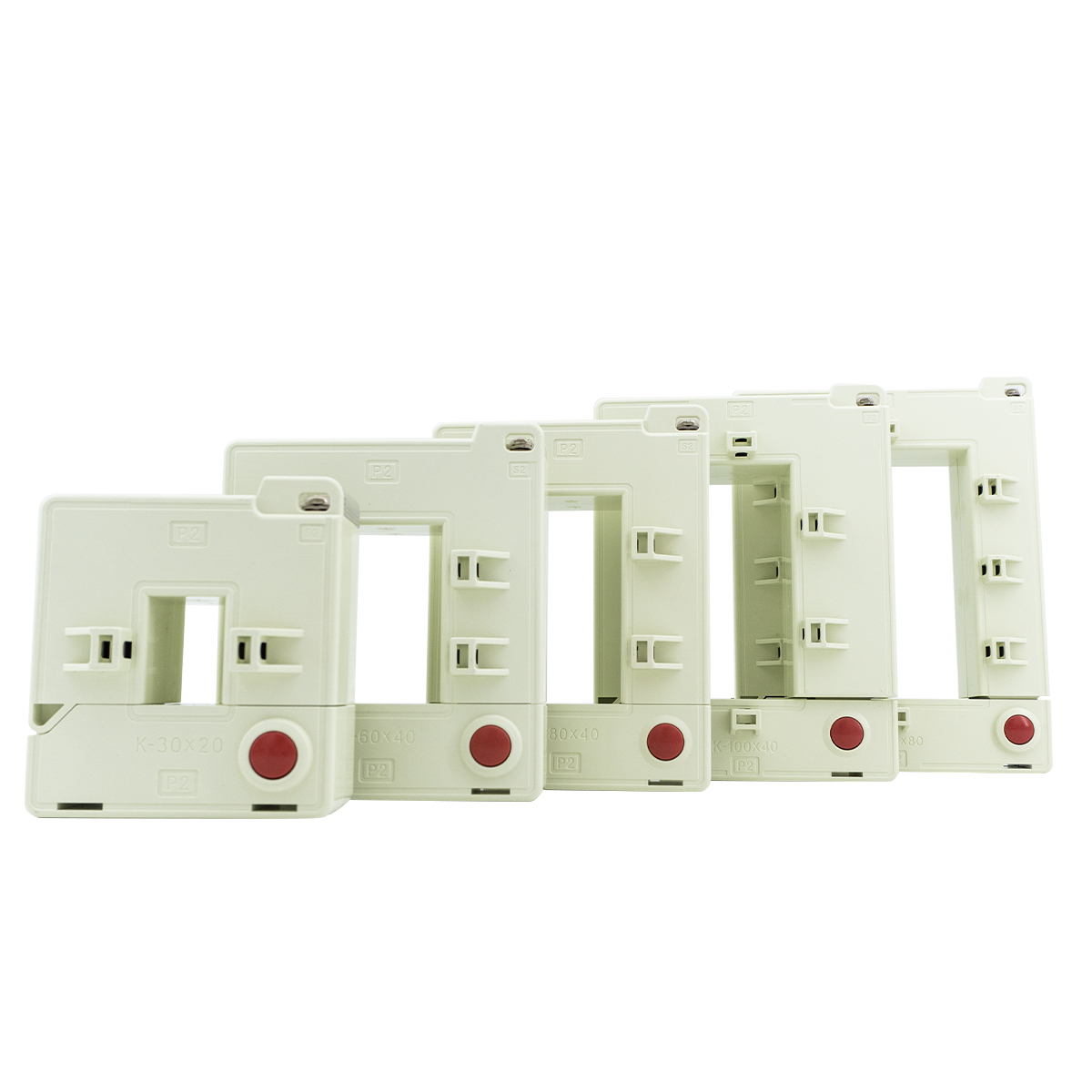

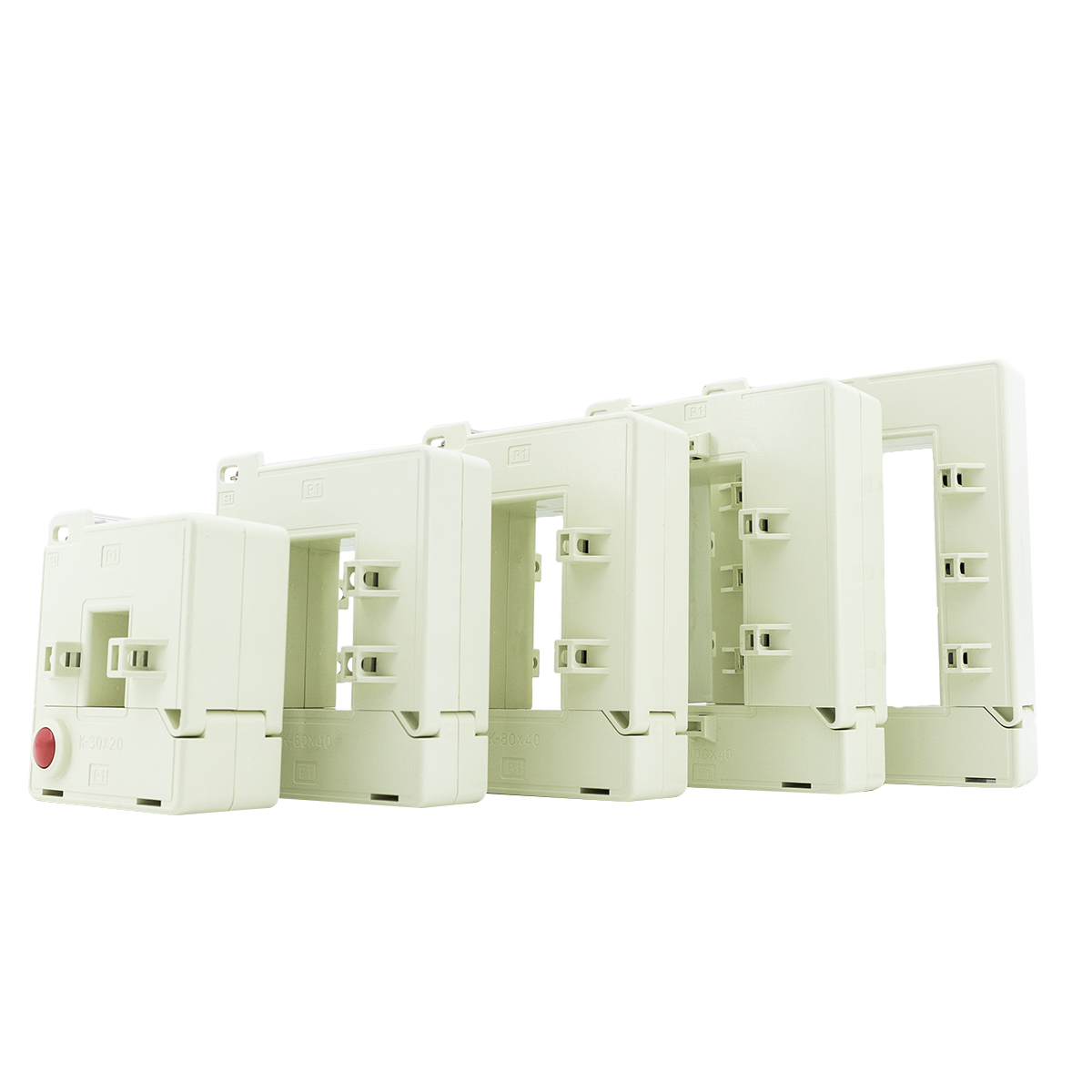

* فتحة العمود الدوار والبنية الختامية. سهل التثبيت وسهل التشغيل.
* يمكن تقسيم النواة الحديدية ، والدقة عالية والدائرة المغناطيسية صغيرة.
* للقياس الحالي ومراقبة وحماية الخطوط والمعدات.
*النوافذ الداخلية كبيرة ويمكن أن تمر عبر المشابك أو الكابلات أو الأشرار.
مواصفة
حدود | رمز | مؤشر |
تصنيف المدخلات الحالية | في | 100A ~ 2000a |
تصنيف الإخراج الحالي | أنا س | 1A ， 5A |
الحمل المقدر | RL | 1va ~ 20va |
فئة الدقة | ρ | 0.5 ，1.0 ， 1.5 فئة |
التيار الحراري قصير الأجل | － | 20 × في |
تحمل الجهد | الخامس د | 3000VAC/دقيقة |
القوة العازلة | － | 1000MΩ/500VAC |
درجة حرارة التشغيل | تا | -25 ℃ ~ +75 ℃ |
رطوبة البيئة | － | ≤85 ٪ |
تردد التشغيل | f | 50 ~ 60Hz |
مبدأ التثبيت
* قبل تثبيت المحول الحالي المفتوح ، يجب توصيله بمقياس كهربائي (أو جهاز قياس آخر)
مرتين للتأكد من أن المحول الثانوي غير مفتوح ；
* ضع جميع المحولات الحالية المفتوحة المتصلة بالأسلاك الثانوية في الموقع وانتظر التثبيت ؛
* إذا كان بوسبر الأساسي في الموقع عبارة عن كابل ، فيمكن إجراء تثبيت الكذب ؛ إذا كان البربار الأساسي هو شريط النحاس
تتطلب العملية المباشرة مستوى عالٍ نسبيًا من الكفاءة للمشغل وتتطلب تدابير حماية عزل جيدة ؛
* عند تثبيت المحول ، يجب ألا تسقط الأشياء الخارجية مثل الشوائب والغبار في سطح القطع في قلب الحديد ، حتى لا تؤثر على أداء المحول.
يكتب | مواصفة | الحمل المقدر (VA) | ||
0.5 فئة | 1.0 فئة | 1.5 فئة | ||
TRDP (III) -30*20 | 100A/5A | - | - | 1.5 |
150A/5A | - | - | 2 | |
200A/5A | - | 1.5 | 2.5 | |
250A/5A | - | 1.5 | 3.75 | |
300A/5A | 1.5 | 3.75 | 5 | |
400A/5A | 2.5 | 3.75 | 5 | |
TRDP (III) -60*40 | 200A/5A | - | 1.5 | 2.5 |
300A/5A | 1.5 | 2.5 | 3.75 | |
400A/5A | 1.5 | 2.5 | 3.75 | |
500A/5A | 2.5 | 5 | 7.5 | |
600A/5A | 2.5 | 5 | 7.5 | |
750A/5A | 2.5 | 5 | 7.5 | |
800A/5A | 2.5 | 5 | 10 | |
1000A/5A | 5 | 7.5 | 10 | |
TRDP (III) -80*40 | 250A/5A | - | 1.5 | 3.75 |
300A/5A | - | 2.5 | 5 | |
400A/5A | 1.5 | 2.5 | 5 | |
500A/5A | 2.5 | 5 | 7.5 | |
600A/5A | 2.5 | 5 | 7.5 | |
750A/5A | 2.5 | 5 | 7.5 | |
800A/5A | 2.5 | 5 | 10 | |
1000A/5A | 5 | 7.5 | 15 | |
يكتب | مواصفة | الحمل المقدر (VA) | ||
0.5 فئة | 1.0 فئة | 1.5 فئة | ||
TRDP (III) -100*40 | 500A/5A | 2.5 | 5 | 7.5 |
600A/5A | 2.5 | 5 | 7.5 | |
750A/5A | 2.5 | 5 | 7.5 | |
800A/5A | 2.5 | 7.5 | 10 | |
1000A/5A | 5 | 7.5 | 10 | |
1200A/5A | 5 | 7.5 | 10 | |
1250A/5A | 7.5 | 10 | 20 | |
1500A/5A | 7.5 | 10 | 20 | |
TRDP (III) -120*80 | 500A/5A | 2.5 | 3.75 | 5 |
600A/5A | 2.5 | 3.75 | 5 | |
750A/5A | 2.5 | 5 | 7.5 | |
800A/5A | 5 | 5 | 7.5 | |
1000A/5A | 5 | 7.5 | 10 | |
1200A/5A | 7.5 | 10 | 15 | |
1250A/5A | 10 | 15 | 20 | |
1500A/5A | 10 | 15 | 20 | |
2000a/5a | 10 | 15 | 20 | |
حجم المنتج | Dimensions | حجم الثقب | |||
W | H | D | A | E | |
TRDP (III) -30*20 | 92 | 103 | 40 | 22 | 32 |

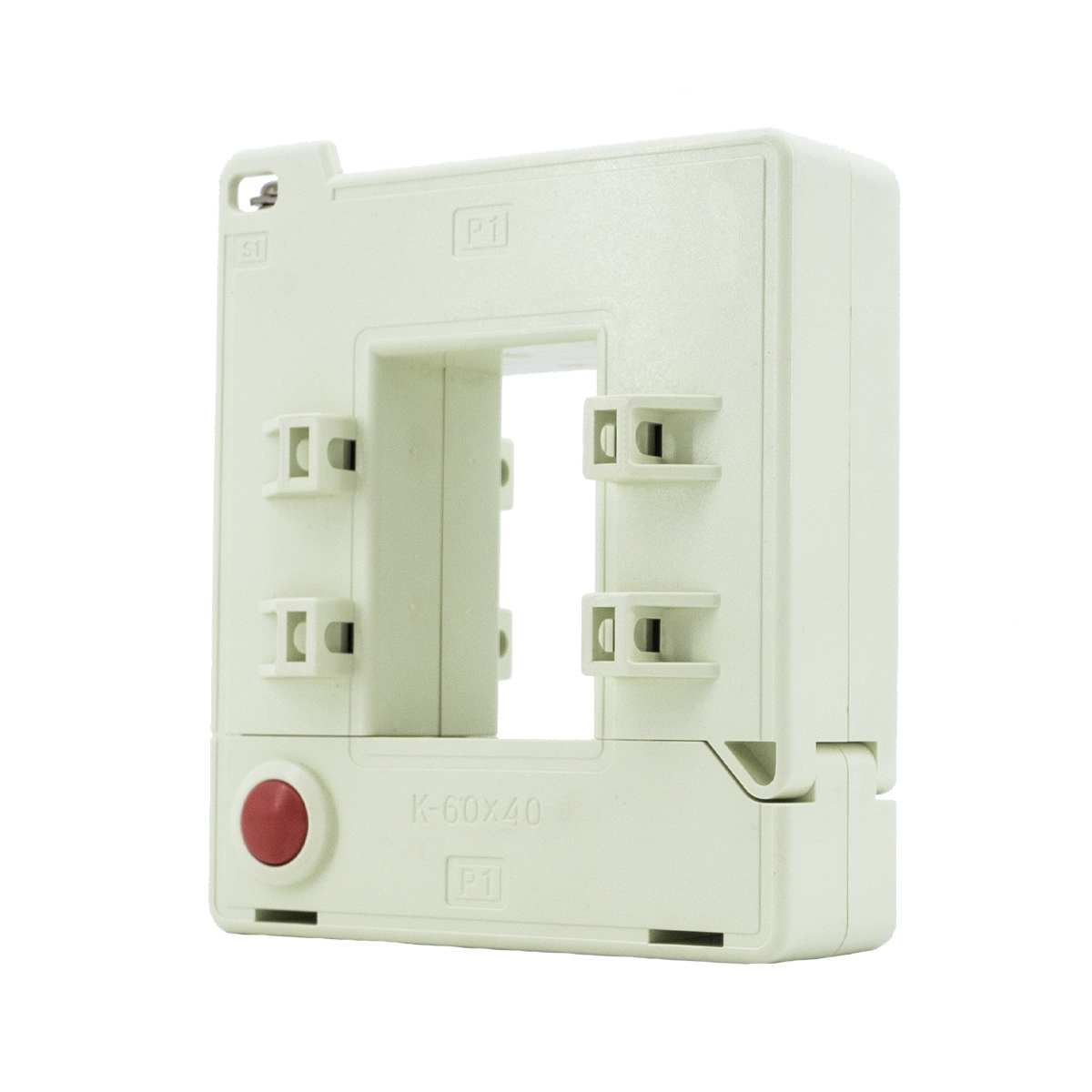

TRDP (III) -60*40 | 115 | 134 | 36 | 42 | 62 |
TRDP (III) -80*40 | 113 | 153 | 40 | 42 | 82 |

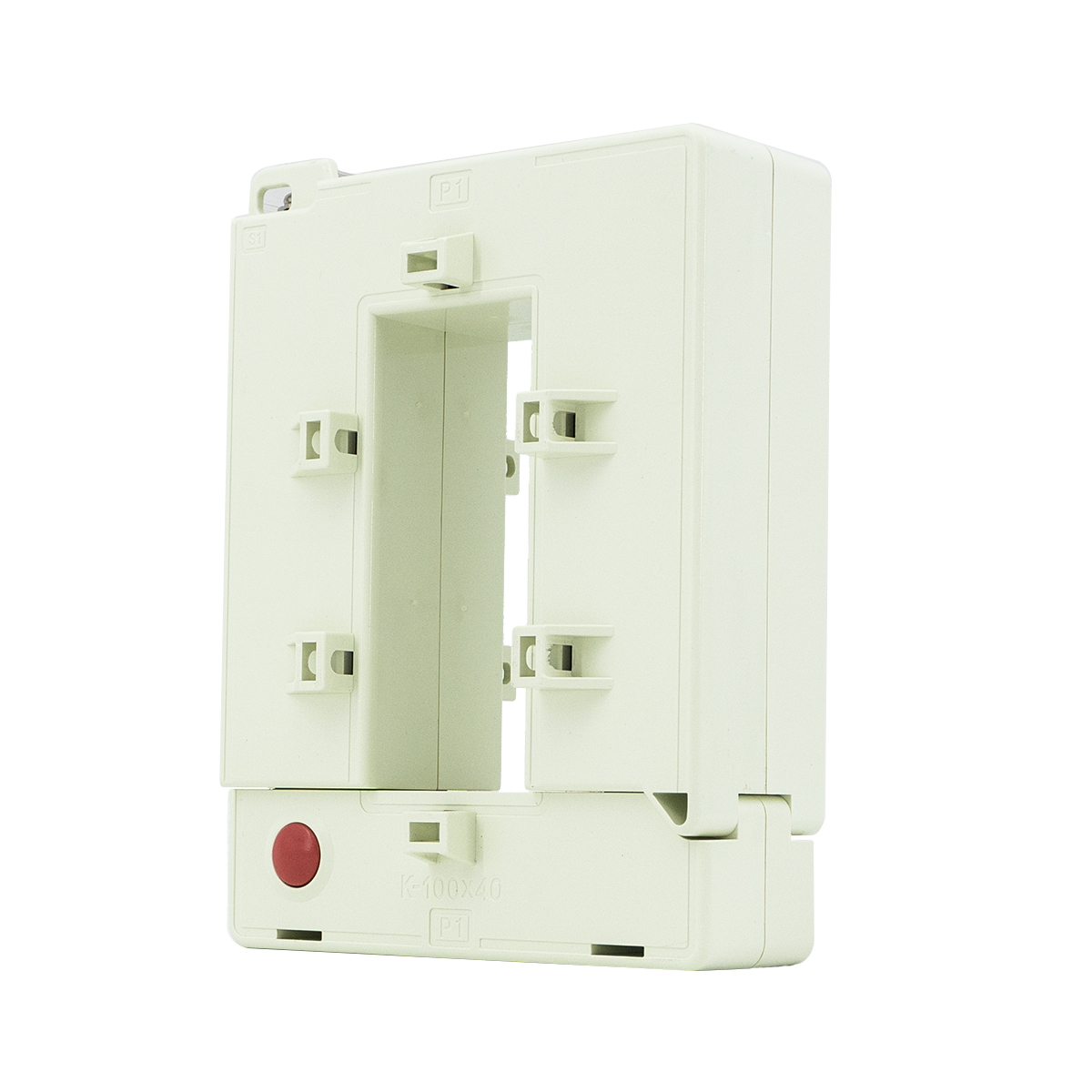

TRDP (III)- 100*40 | 133 | 177 | 40 | 42 | 102 |

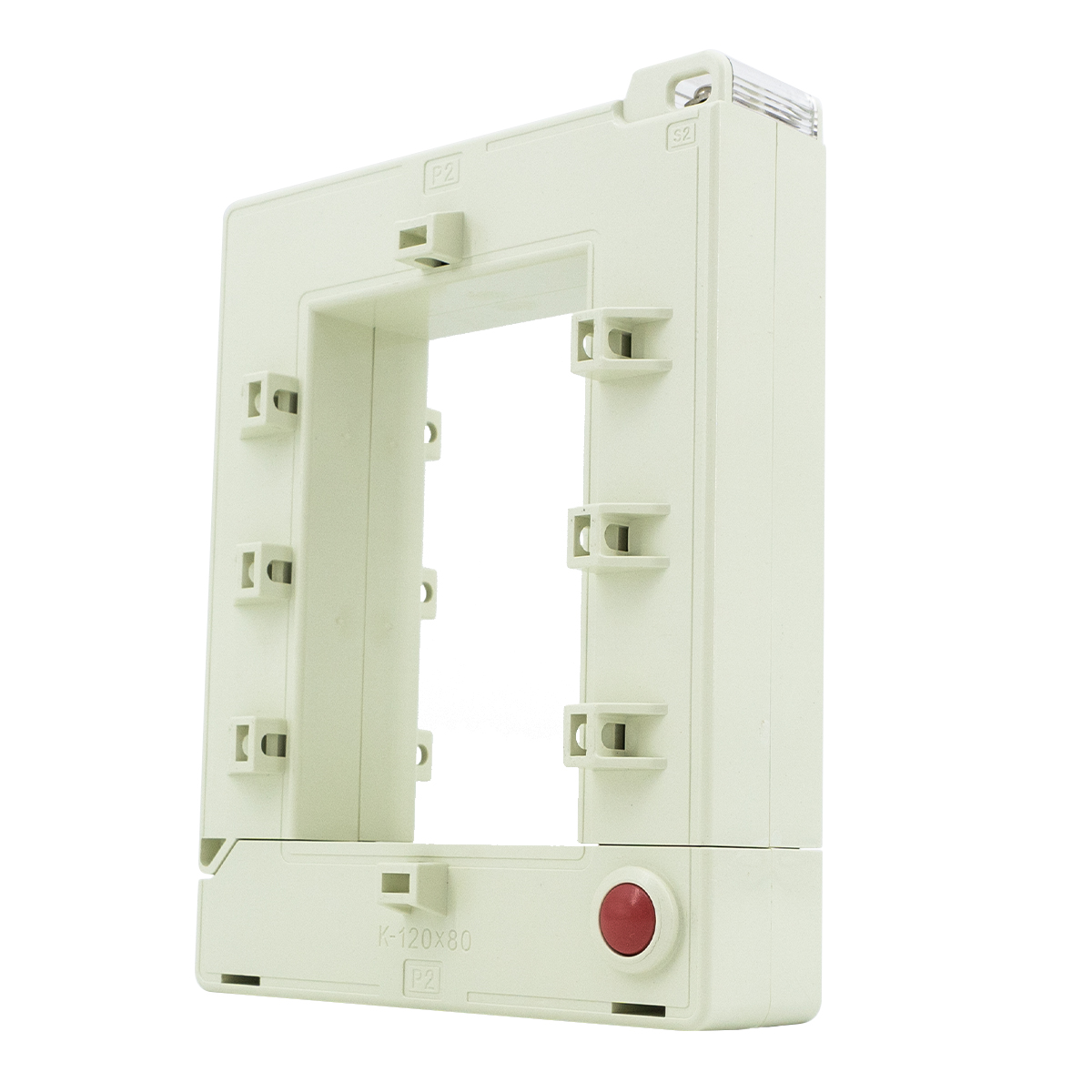

TRDP (III)- 120*80 | 152 | 197 | 40 | 82 | 122 |
مخطط التثبيت
قبل تثبيت المحول الحالي المفتوح ، يجب توصيله بمقياس كهربائي (أو جهاز قياس آخر) مرتين لضمان عدم فتح المحول الثانوي ؛
ضع جميع المحولات الحالية المفتوحة المتصلة بالأسلاك الثانوية في الموقع وانتظر التثبيت ؛
إذا كان بوسبر الأساسي في الموقع عبارة عن كابل ، فيمكن إجراء تثبيت الكذب ؛ إذا كان بوسبر الأساسي عبارة عن شريط نحاسي ، فإن العملية المباشرة تتطلب مستوى عالٍ نسبيًا من الكفاءة للمشغل ويتطلب تدابير حماية العزل الجيدة ؛
عند تثبيت المحول ، لا ينبغي أن تسقط الأشياء الخارجية مثل الشوائب والغبار في سطح القطع في قلب الحديد ، حتى لا تؤثر على أداء المحول.
