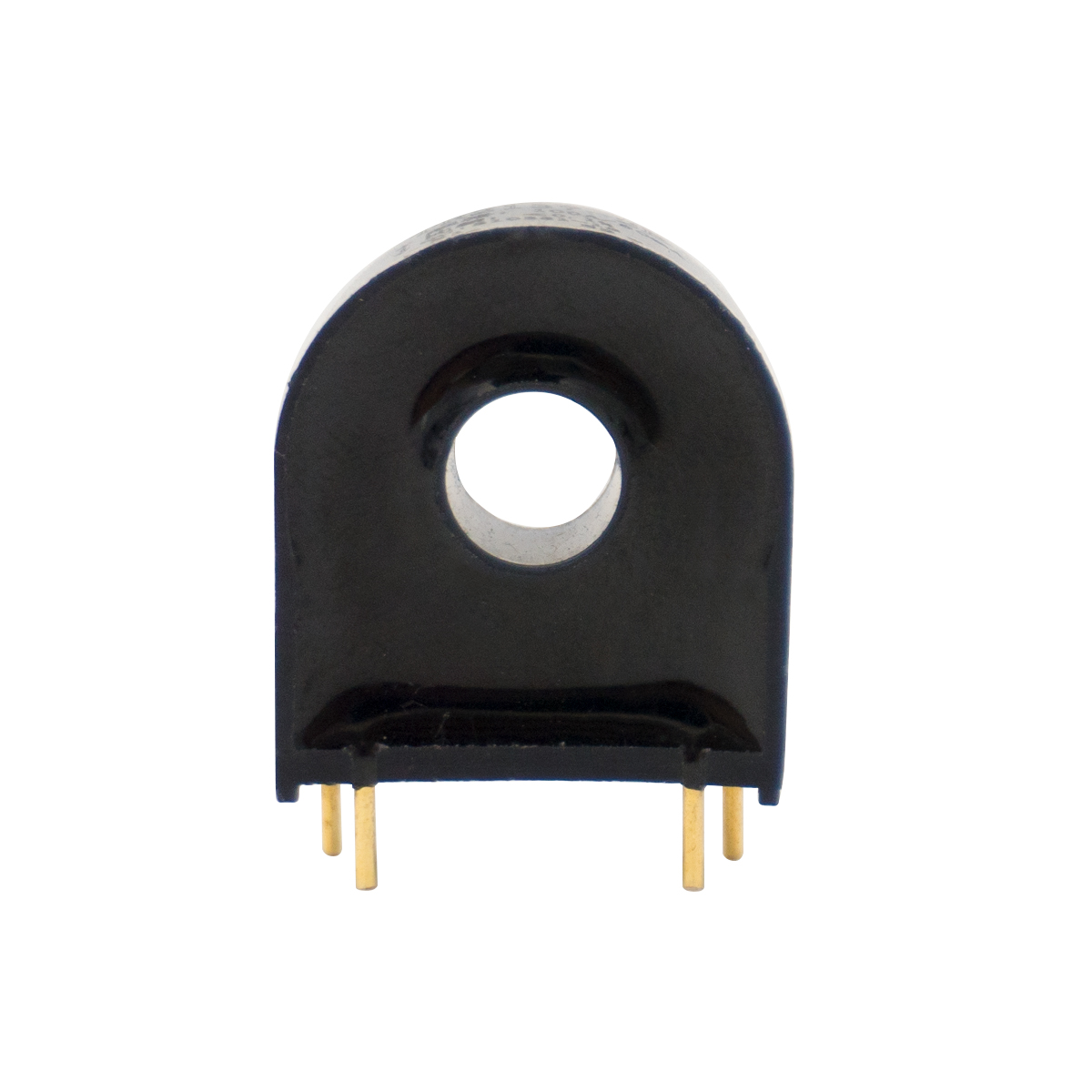

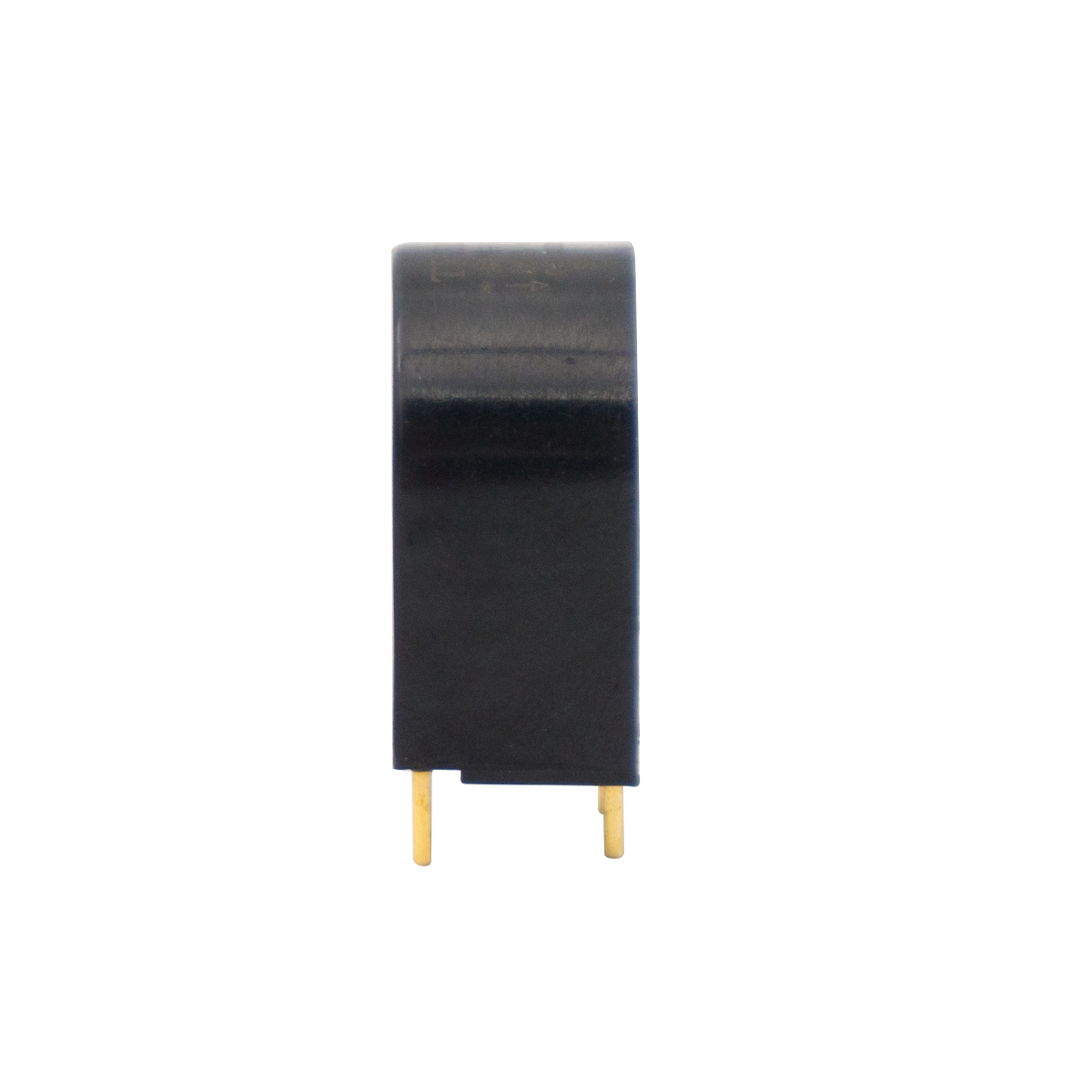

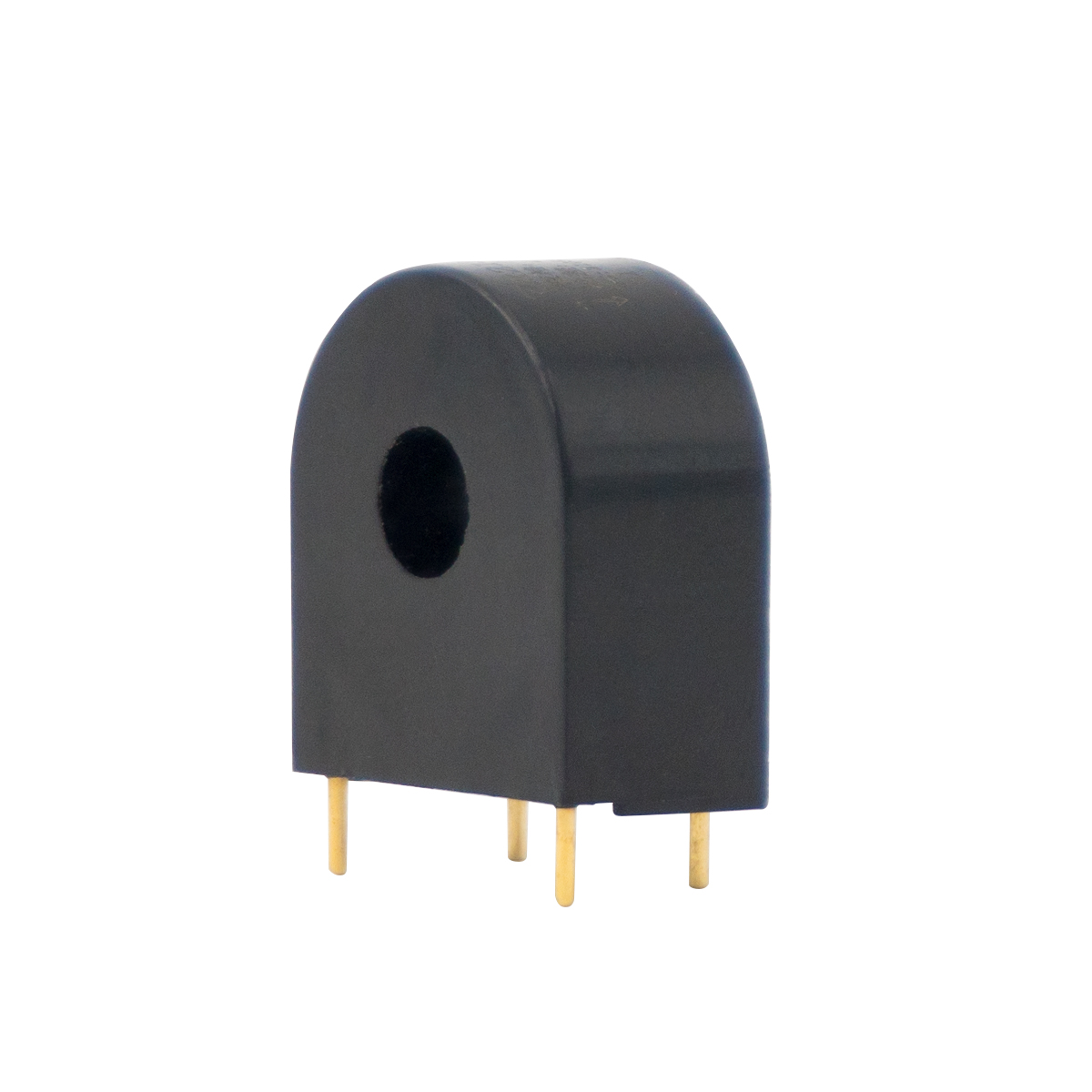

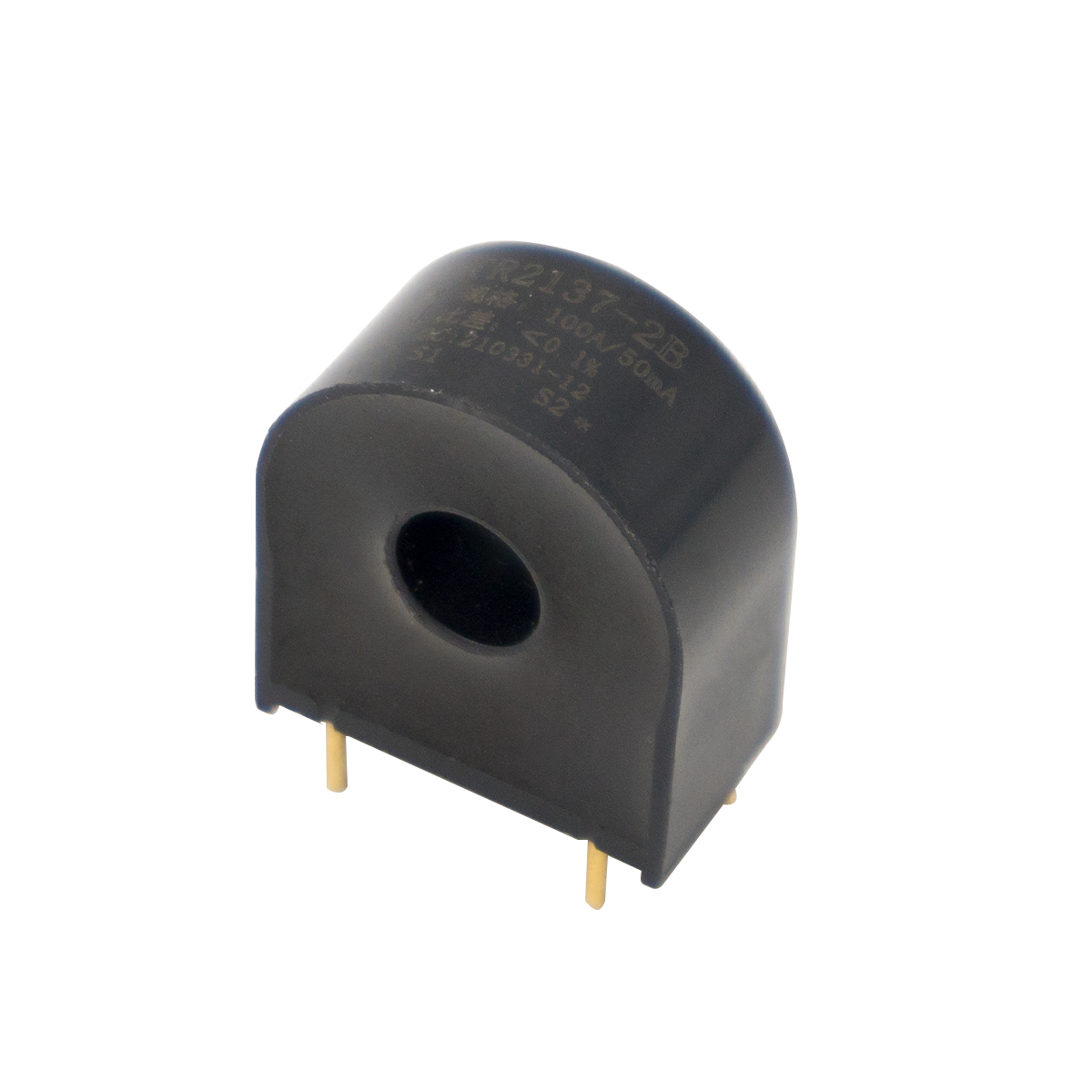

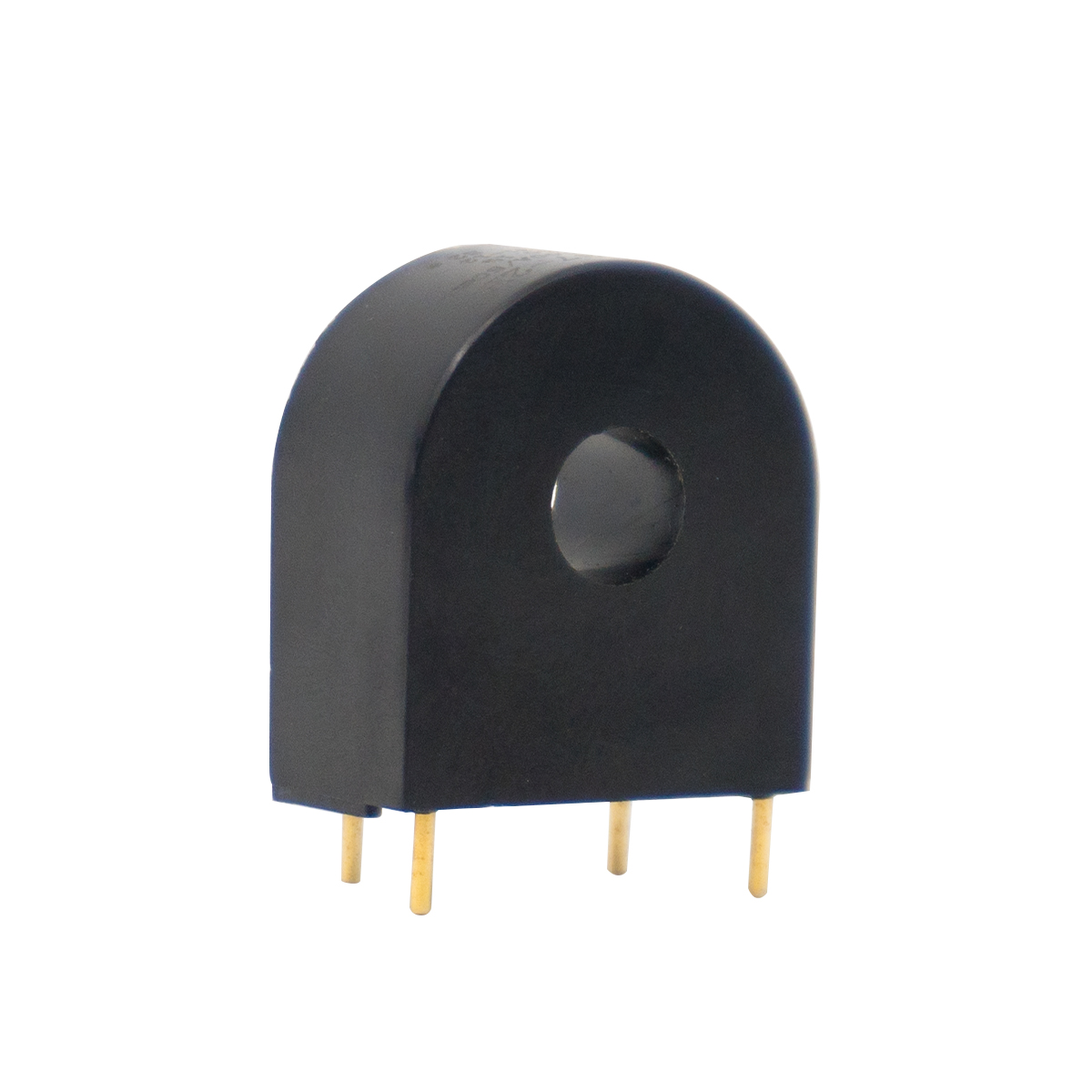

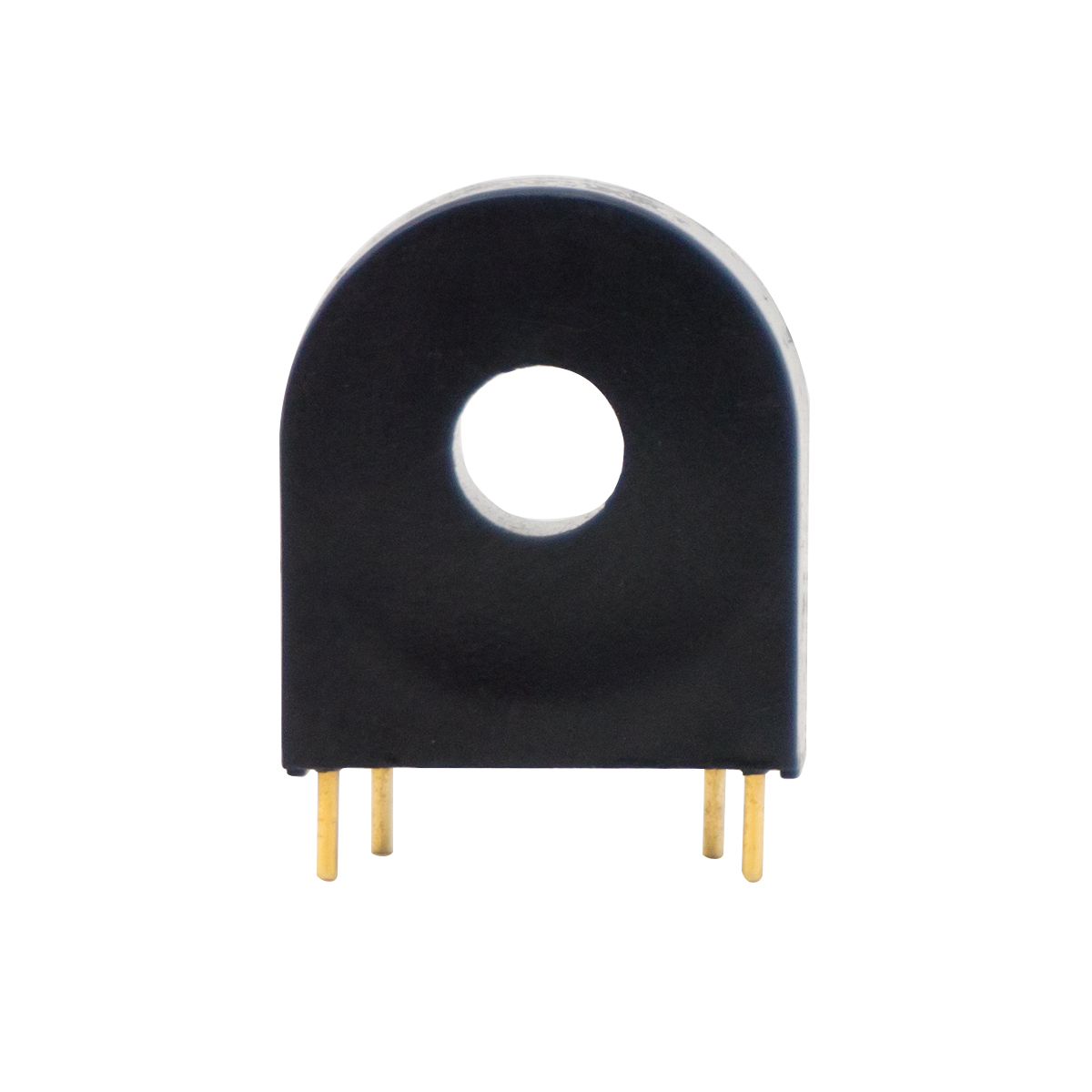

أداة المحول الحالي
وصف المنتج
يتم استخدام هذا المنتج كجهاز قياس الطاقة الكهربائية يتطلب خطأً عالي الدقة وخطأ طور صغير. يحفز تيار AC الإدخال من خلال الثقب الأساسي للمحول إشارة التيار على مستوى MA على الجانب الثانوي ، والتي يتم تحويلها إلى إشارة الجهد المطلوبة بواسطة مقاوم أخذ العينات الخلفية ونقلها بدقة إلى الدائرة الإلكترونية بناءً على المعالجة الدقيقة.
خصائص المنتج
منخفضة السعر ، والتحكم السهل في التكلفة
الدقة ، ونطاق خطي واسع ، وحجم تناسق ممتاز
الحجم والوزن الخفيف ، وسهلة للتصاعد عالية الكثافة ،
تتوفر هياكل الأشكال المختلفة
لتطبيق
تطبيق على مراقبة الأدوات متعددة الوظائف ، وأدوات الكشف الذكية ، والأعداد الإلكترونية لساعة وات ، وأنظمة التحكم في المبنى.
ملاحظات ： التخصيص المتاح وفقًا لمتطلبات النظام.
| معلمات المنتج | ||||
| معلمات الأداء الكهربائي | درجة حرارة التشغيل | -25 ℃～+55 ℃/-40 ℃ ~～+85 ℃ اختياري | الرطوبة النسبية | ≤90 ٪ HPA |
| العزل الداخلي | راتنج الايبوكسي | مقاومة العزل | ＞ 500 م أوم/500VDC | |
| قوة متوسطة | 3000VAC/دقيقة | تحمل الجهد الدافع | 5000V （1.2/50μsstandard Wave Lightning） | |
| تردد التشغيل | 50 ～ 400Hz | فئة الدقة | وفقًا لـ （IEC 61869-2） الفئة 0.1，0.2 و （JBT/10665-2016） 0.1，0.2 | |
| صديقة للبيئة | وفقا لمتطلبات ROHS ؛ | |||
| القيمة النموذجية للمنتجات | |||||||
| يكتب | تصنيف المدخلات الحالية (AC) | تيار الإخراج المقنن (AC) | نسبة | أقصى أوقات الزائد | الحمل الثانوي (أوم) | فئة الدقة | الأبعاد （مم） |
| TR2137-2B | 0 ～ 10A | 0 ～ 10MA | 400: 1 500: 1 1000: 1 2000: 1 2500: 1 | 20 | ≤100 | 0.1，0.2 | LWH 23-12.5-22.5 |
