نظرة عامة على المنتج
أصبحت مراقبة التفريغ الجزئي الآن وسيلة تقنية معترف بها عالميًا وتستخدم على نطاق واسع لتشخيص حالة العزل للمعدات. يتم استخدامه بشكل رئيسي للتفتيش الروتيني أو اختبار في الموقع للمعدات عالية الجهد في المحطات الفرعية. يتم استخدامه لمراقبة وتحليل إشارات التفريغ الجزئية داخل معدات المفاتيح المعزولة بالغاز (GIS) ، وتحليلها مركزيًا من خلال نظام تحليل البيانات ، وعرض الإنذارات والإخراج ، ثم مراقبة وتقييم حالة تشغيل معدات GIS ، وذلك لتجنب الحوادث المفاجئة بشكل فعال لمعدات الجهاز التنبسيق الإداري عالي الجودة. إن الكمية الكبيرة من بيانات التفريغ المحلية وتعقيد الموقع تجعل مراقبة مهمة صعبة في الوقت الفعلي.

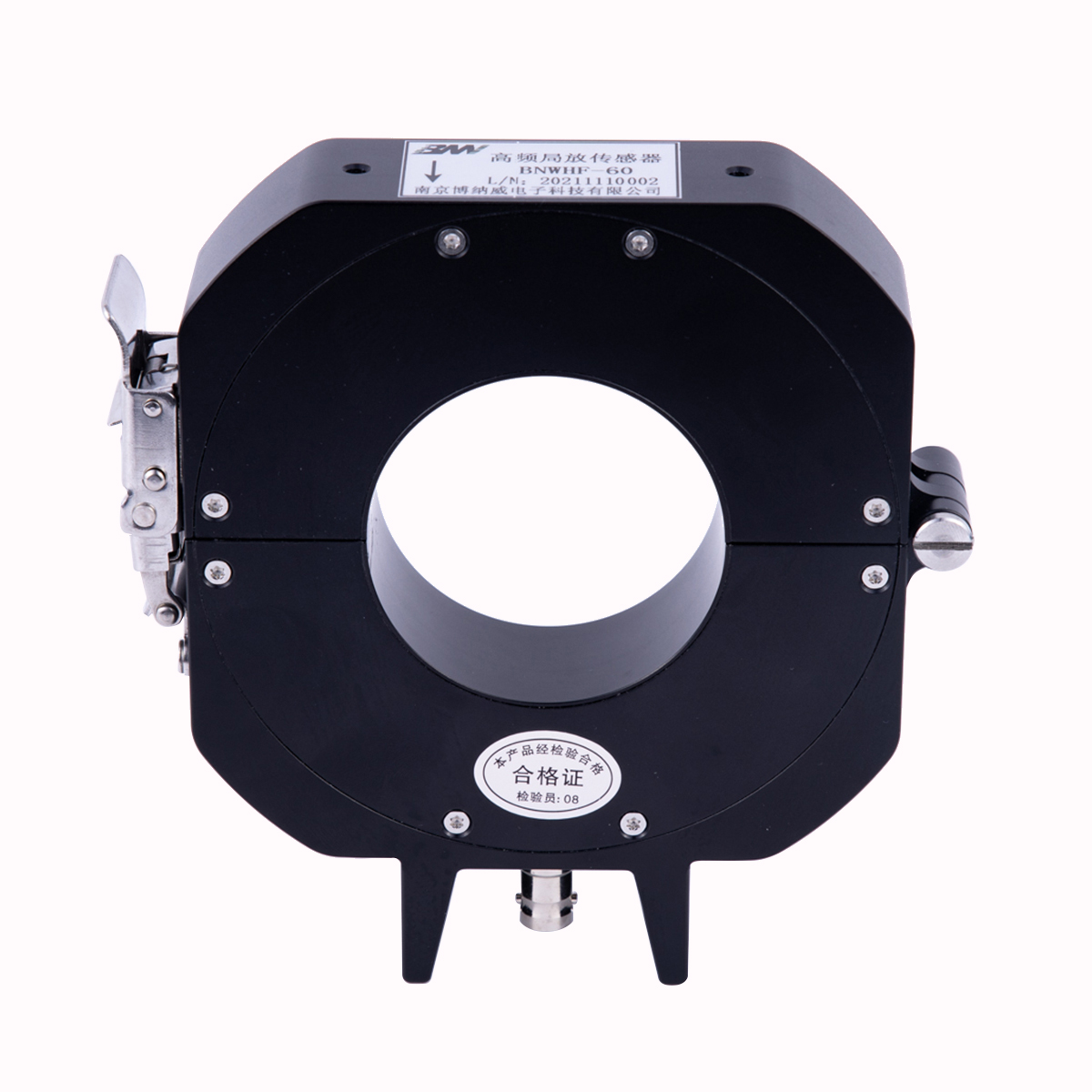

عند حدوث التفريغ المحلي داخل الكبل ، سينتشر تيار التردد العالي على طول السلك الأرضي إلى الأرض ، ويتحقق اكتشاف التفريغ المحلي عن طريق تثبيت مستشعر تفريغ محلي عالي التردد على السلك الأرضي للكشف عن إشارة التيار عالية التردد. تستخدم مستشعرات التفريغ المحلية عالية التردد طريقة ملف Rogowski ، في المادة الأساسية الحلقية حول لفائف موصلة متعددة الدوران ، تيار عالي التردد من خلال مركز النواة والمجال الكهرومغناطيسي المتناوب عالي التردد الذي يسببه الطلاء يسبب الجهد المسموح به. لا يوجد أي اتصال كهربائي بين حلقة القياس للمستشعر والتيار قيد الاختبار ، وهو طريقة اكتشاف غير توجيهية ولا تتطلب إغلاق الجهاز قيد الاختبار. باستخدام نظام مراقبة الخط المترجمة لمراقبة نشاط اتجاه المراقبة ونشاط التفريغ الموضعي ، يمكن ملاحظة تطوره بمرور الوقت بشكل مستمر بحيث يمكن استبدال الكابلات عالية الجهد أو ملحقات الكابلات في الوقت المناسب قبل حدوث خطأ.
ميزات المنتج
* خطي جيد ودقة عالية ؛ سرعة الاستجابة السريعة ، والتي يمكن أن تصل إلى مستوى NS.
* عرض التردد ، يمكن أن يعمل في حدود 100 كيلو هرتز ~ 50 ميجا هرتز.

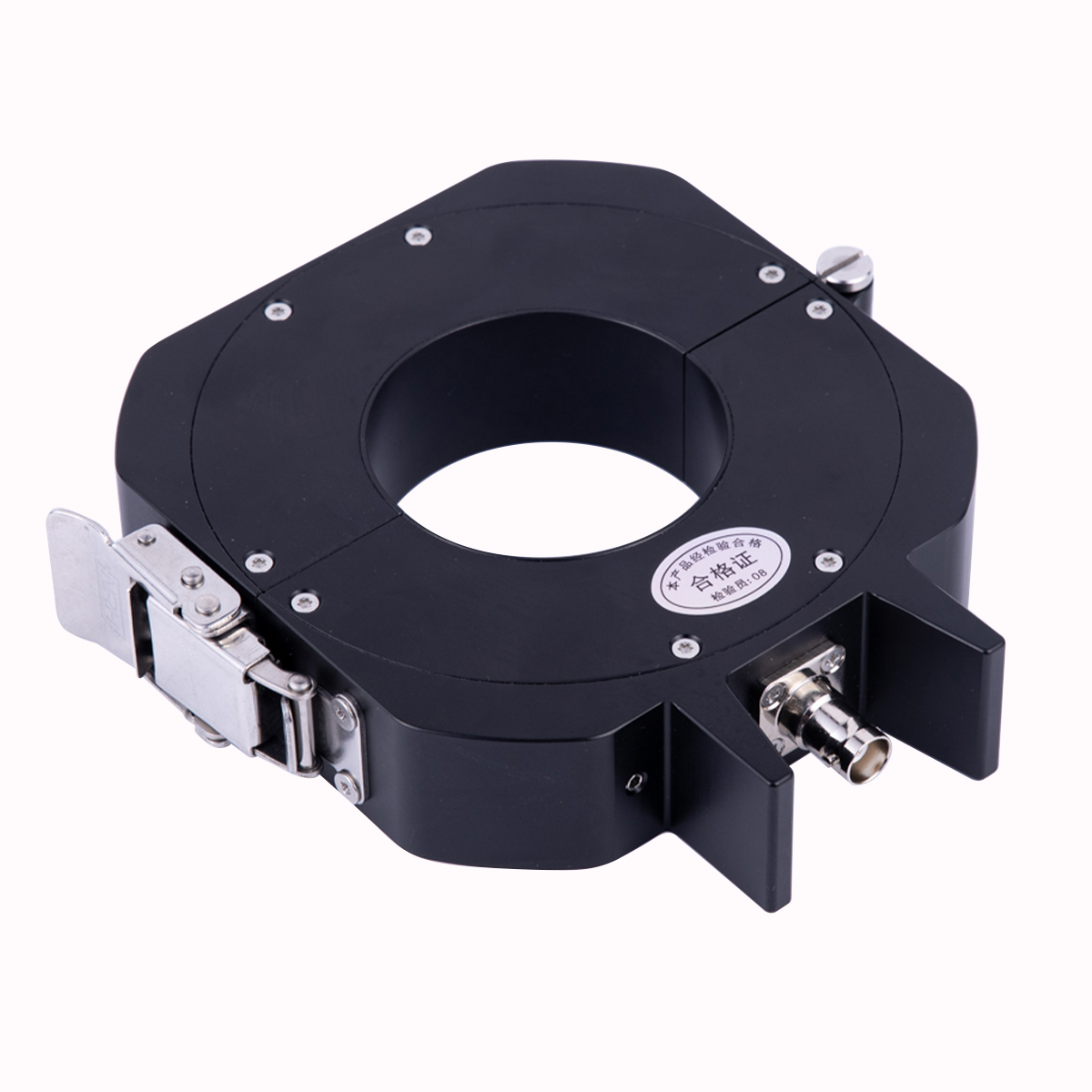

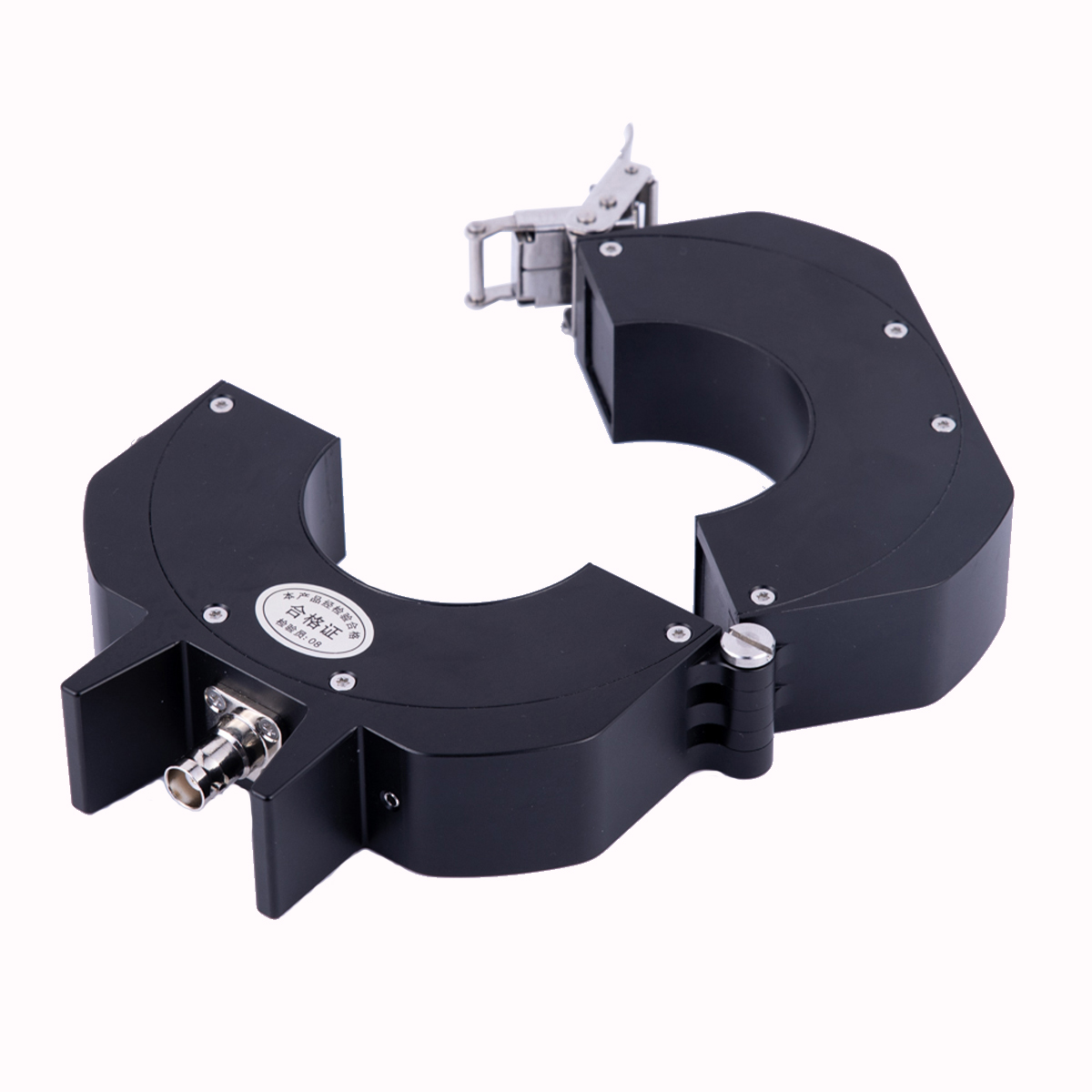

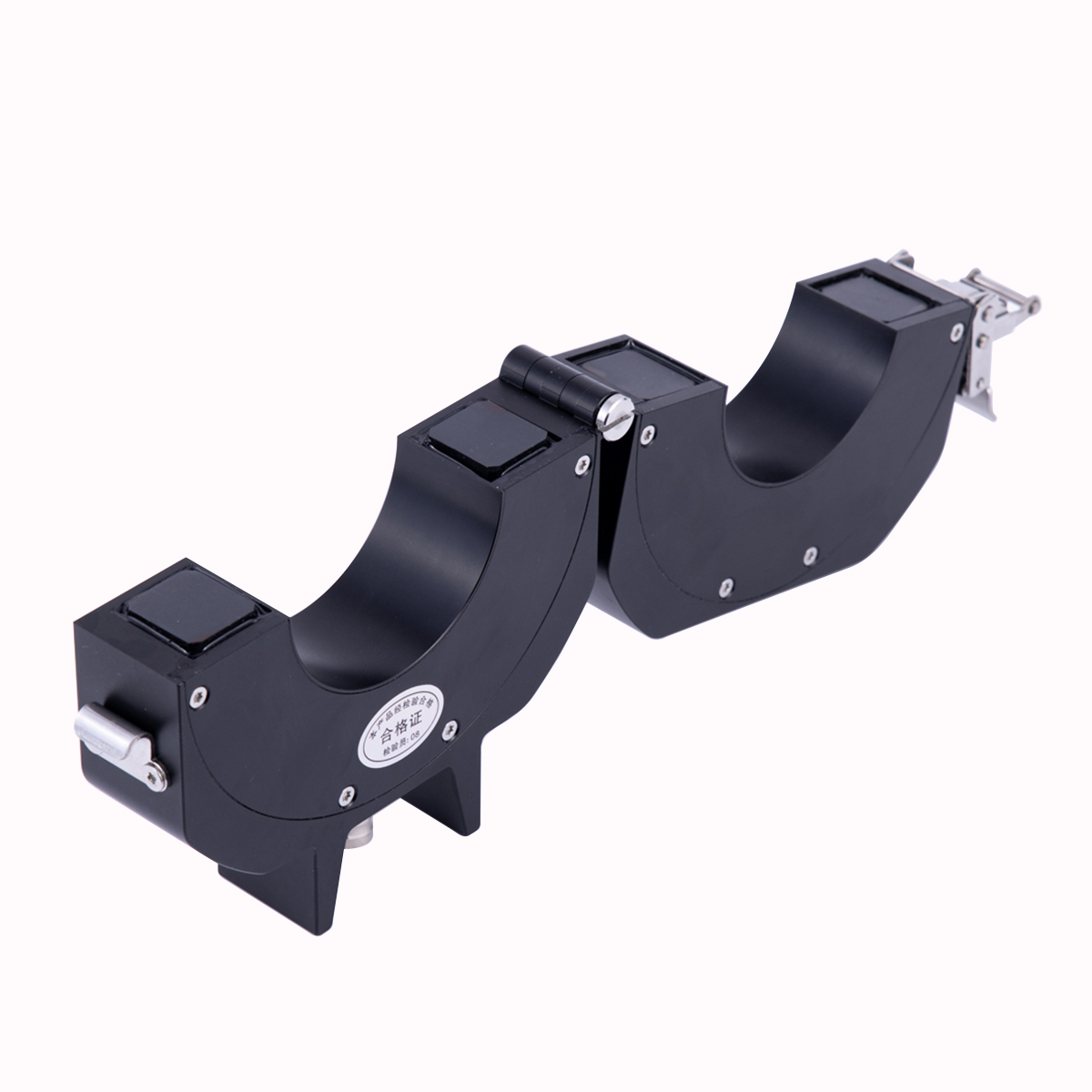

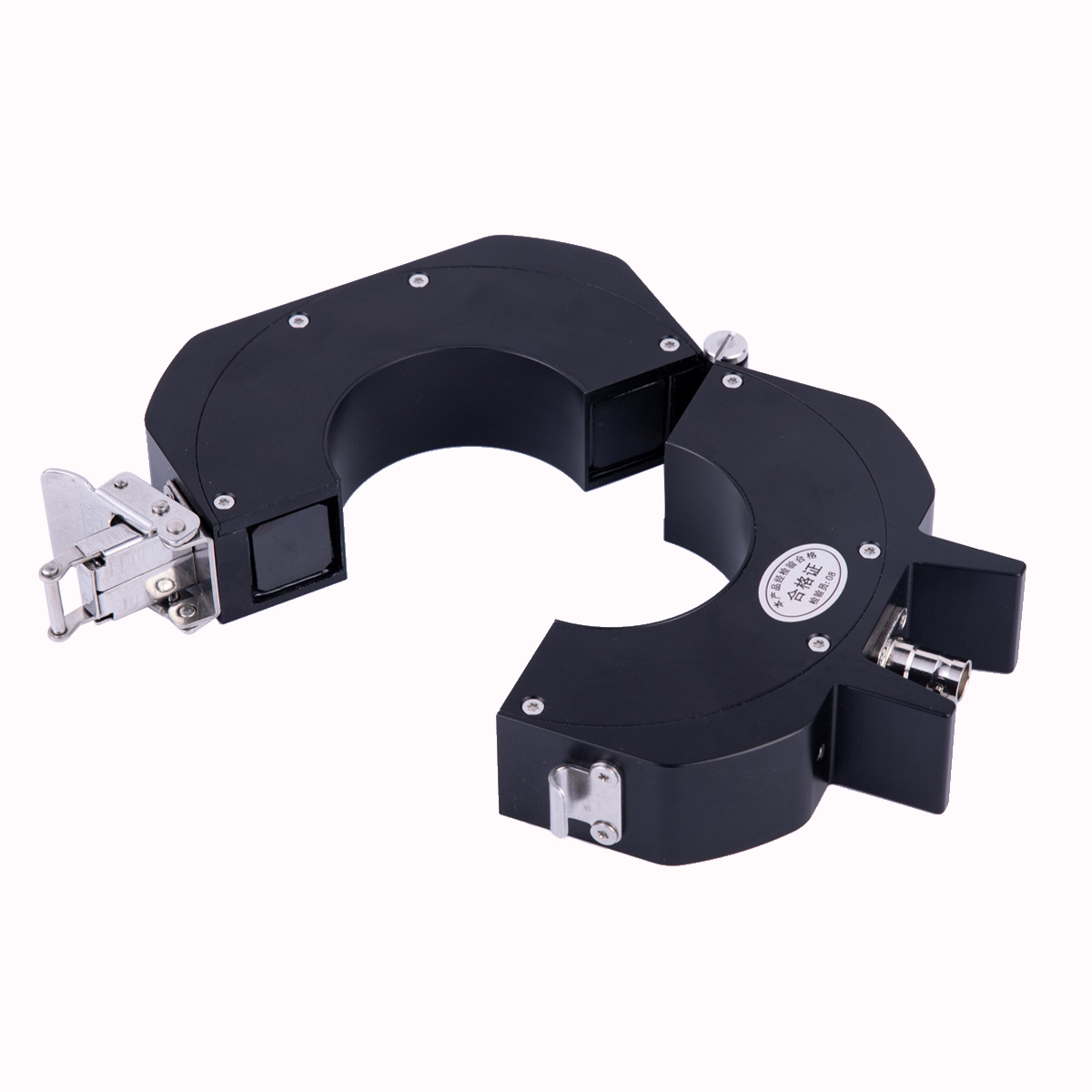

* بنية مفتوحة ومغلقة ، يسهل تثبيتها.
* يمكن أن يصل مستوى مقاوم للماء إلى IP68 ، والذي يمكن استخدامه في الداخل والخارج.
طلب
* نظام المراقبة الجزئي عبر الإنترنت ، قواطع دوائر SF6 من مستويات الجهد المختلفة ، معدات الأجهزة الكهربائية المدمجة في الغاز (GIS) ، مفاتيح الخزانة ، مفاتيح الأعمدة ، معدات المحولات ومحولات الجهد العالي.
