ميزات المنتج

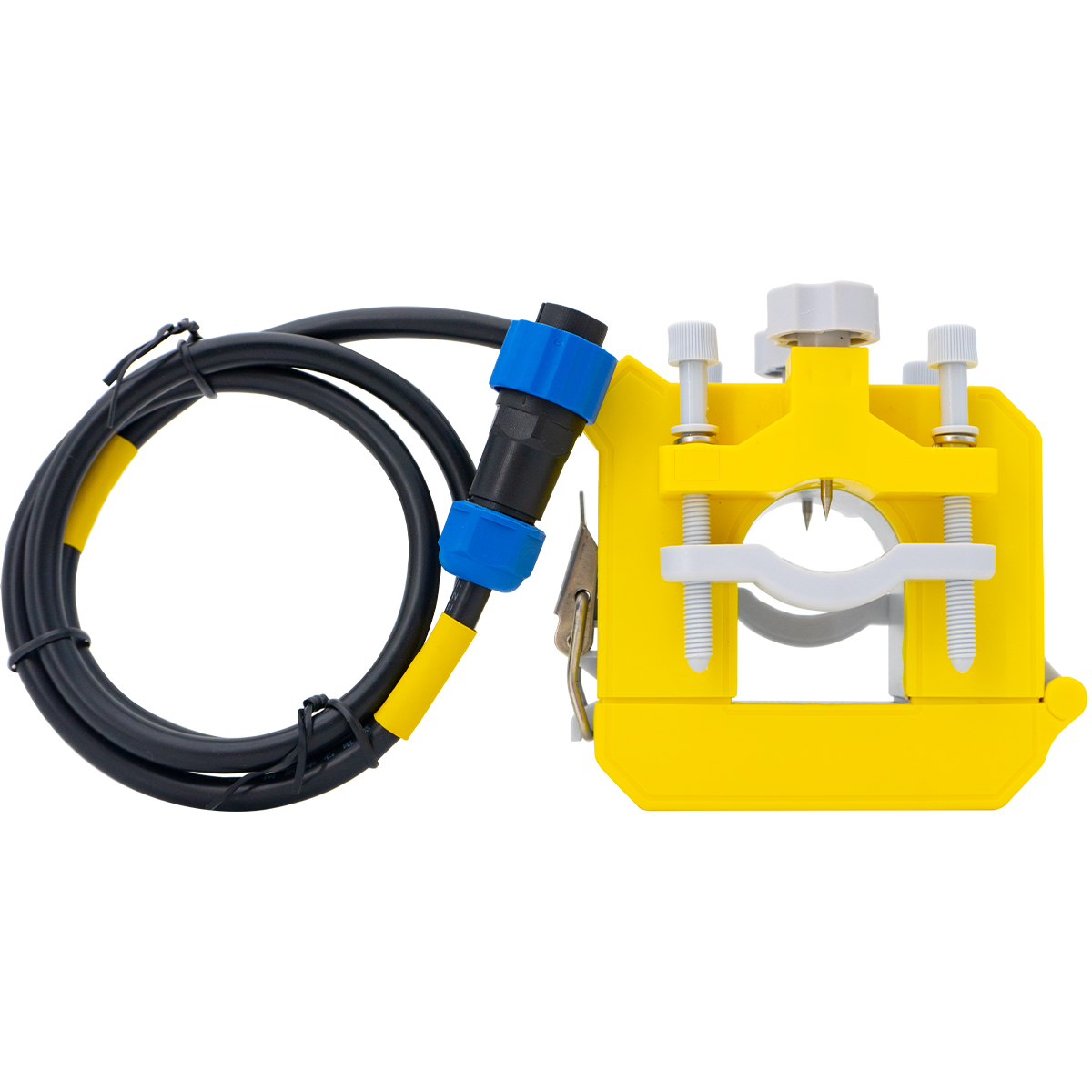

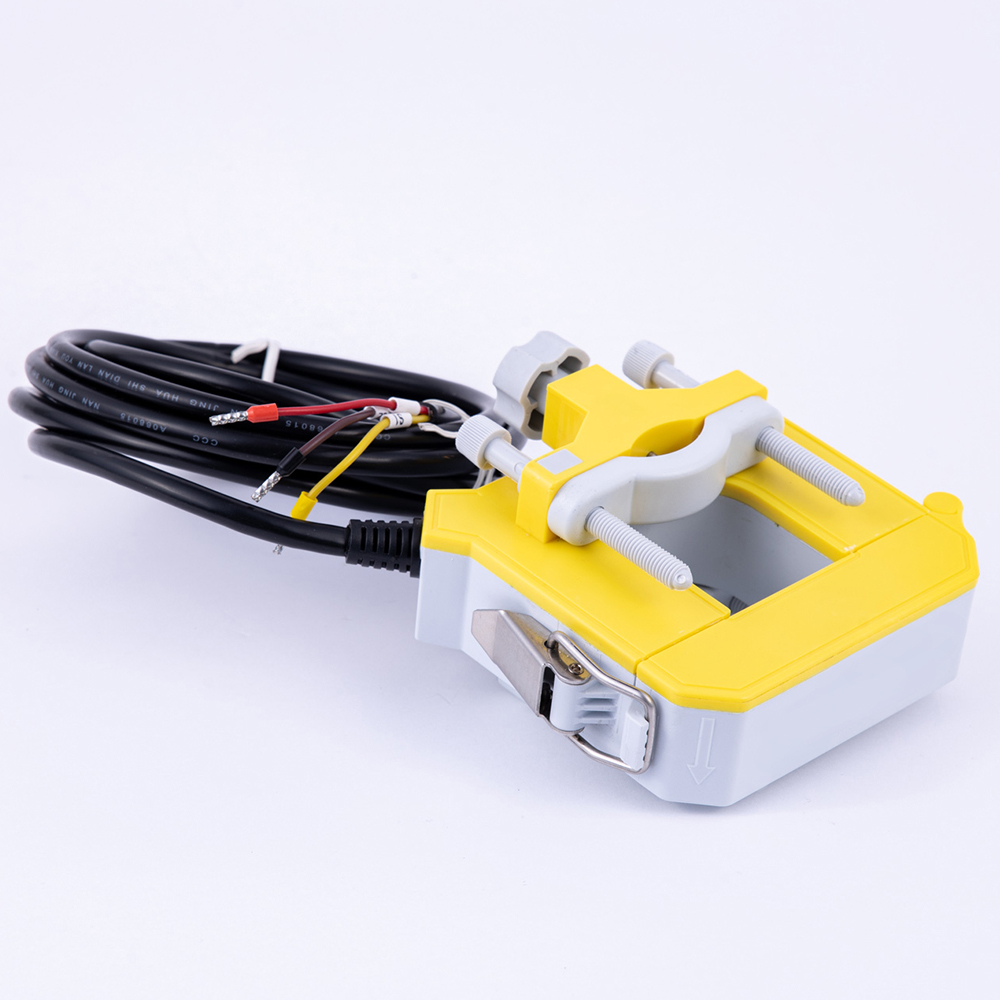

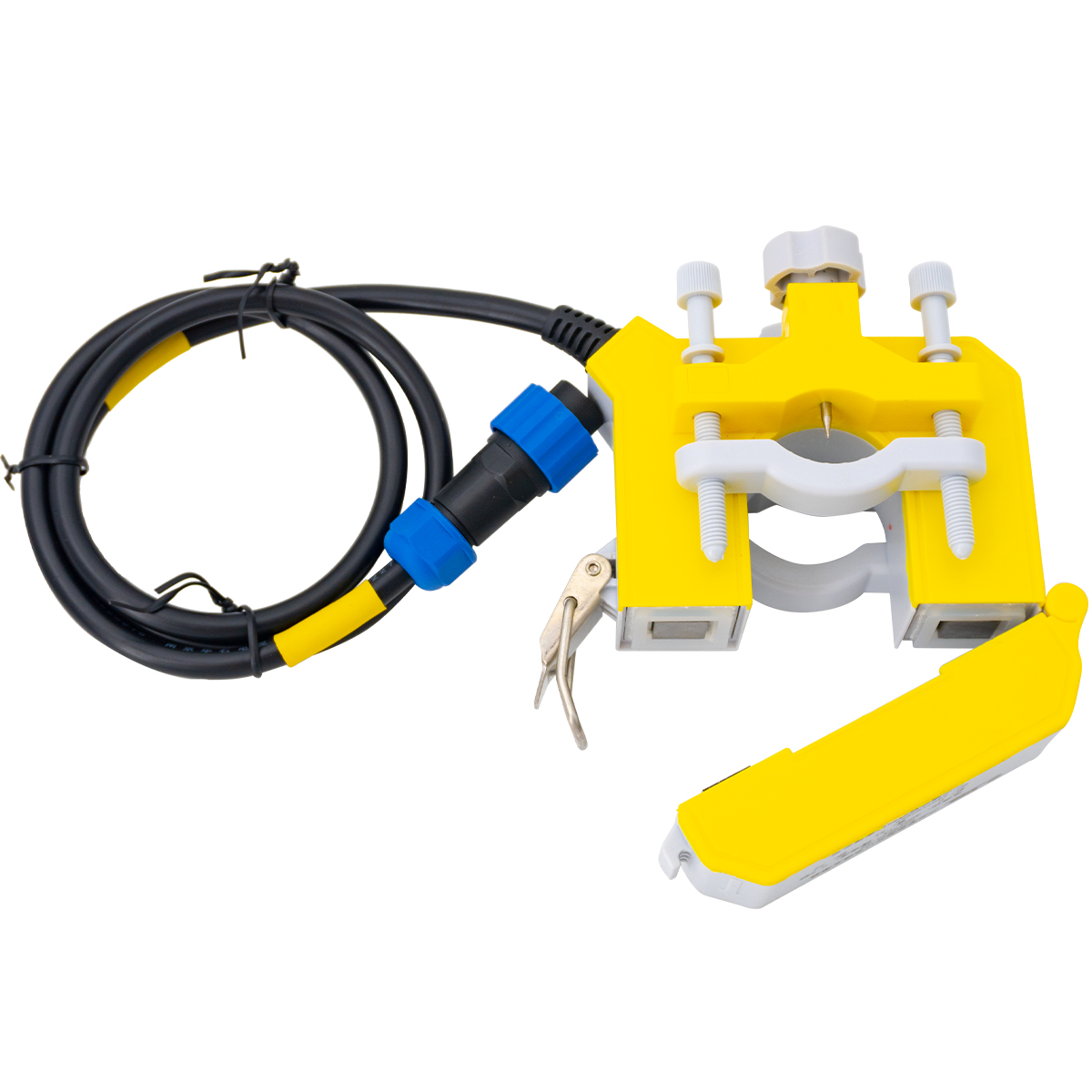

* ثقب مزدوج لاتخاذ الكهرباء ، ومقاطع التثبيت المزدوجة لإصلاح الكابلات ، وجمع إشارة الجهد المستقر والموثوق ؛ فتح وإغلاق الهيكل ، سهل التثبيت في الموقع وسهل التشغيل. التثبيت أو الإزالة السريعة والسهلة دون فصل الكابل الأساسي قيد الاختبار ، وفعالًا للاختبار الحالي السهل واليوم.
* جميع أجزاء التشغيل اليدوية هي عازل ، والتي يمكن تشغيلها على الهواء مباشرة ويمكن أن تتفرع في أي موضع للكابل.

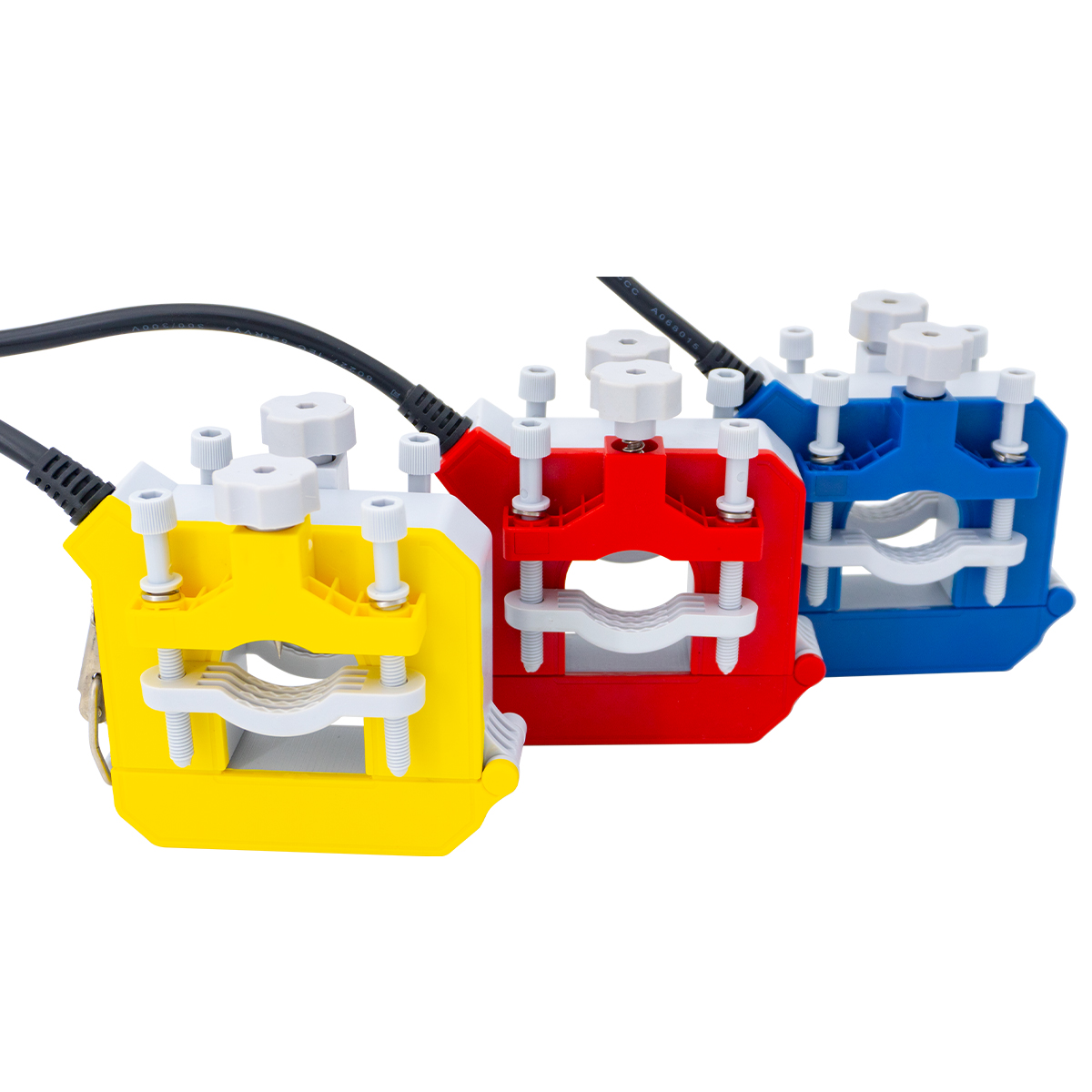

* المظهر هو لون الربط المزدوج ويمكن الحكم على اتجاه التثبيت واختلاف الطور عن طريق اللون (المرحلة A-أصفر ، مرحلة B ، المرحلة C-Red).
* تتبنى القشرة عملية تصبغ متكاملة لحام الانصهار بالموجات فوق الصوتية ، ويتم تلقي هيكل اللف من النواة المغناطيسية براتنج الايبوكسي ويمكن أن يكون مستوى مقاوم للماء IP66.
* تبني مغناطيسي عالية ， الخطية الجيدة والحساسية العالية.
طلب
من خلال اكتساب الإشارة المزدوجة (الجهد الحالي +) وتثبيت سهل ، يستخدم هذا المنتج على نطاق واسع في الأنظمة الرئيسية التالية:
* تحذير السلامة الكهربائية: نظام مراقبة الحرائق الكهربائية ، نظام مراقبة الطاقة معدات الإطفاء.
* مراقبة الشبكة الذكية: نظام الكهرباء الذكية ، شبكة الجهد المنخفض الذكية ، نظام التأريض الحالي الصغير.
* حماية موثوقة للمعدات: نظام حماية التتابع ، نظام حماية المحرك.
يعد توفير بيانات مراقبة في الوقت الفعلي عالي الدقة للتيار والجهد للسيناريوهات أعلاه وحدة استشعار رئيسية لتحقيق مراقبة حالة المعدات وحماية السلامة.
كهربائي أداء حدود | درجة حرارة التشغيل | -40 ℃～+70 ℃ | الرطوبة النسبية | ≤90 ٪ |
مستوى الجهد | 0.4/0.66/0.72kV | النطاق الخطي | 5 ٪ ～ 120 ٪ | |
تصنيف المدخلات الحالية | 50 ～ 600A | تصنيف الإخراج الحالي | 1A | |
القدرة المقدرة | 1va-2va | التردد المقنن | 50/60 هرتز | |
فئة الدقة | 0.5 级 | القوة العازلة | 1000mΩ/500V/Min | |
ميكانيكي بناء حدود | قذيفة والهيكل العظمي | PA/PCFlammability Rating94-V0 | طريقة الإخراج | سلك غلاف PVC مرن |
الإخراج الحالي | الخط الأصفر - الخط المبتسم | خرج الطاقة | الخط الأحمر | |
المواد الأساسية | الصلب السيليكون | هيكل فتح وإغلاق | '304 ' التثبيت مع المسمار لا ينفصلان | |
إبرة ثقب | الفولاذ المقاوم للصدأ '304 ' | خطة البناء | إصلاح المقبض لقفل الكابل | |
عيار | 36mm × 46mm | قطر كابل المحول | 25mm 2～ 240mm2 |
Dimensions

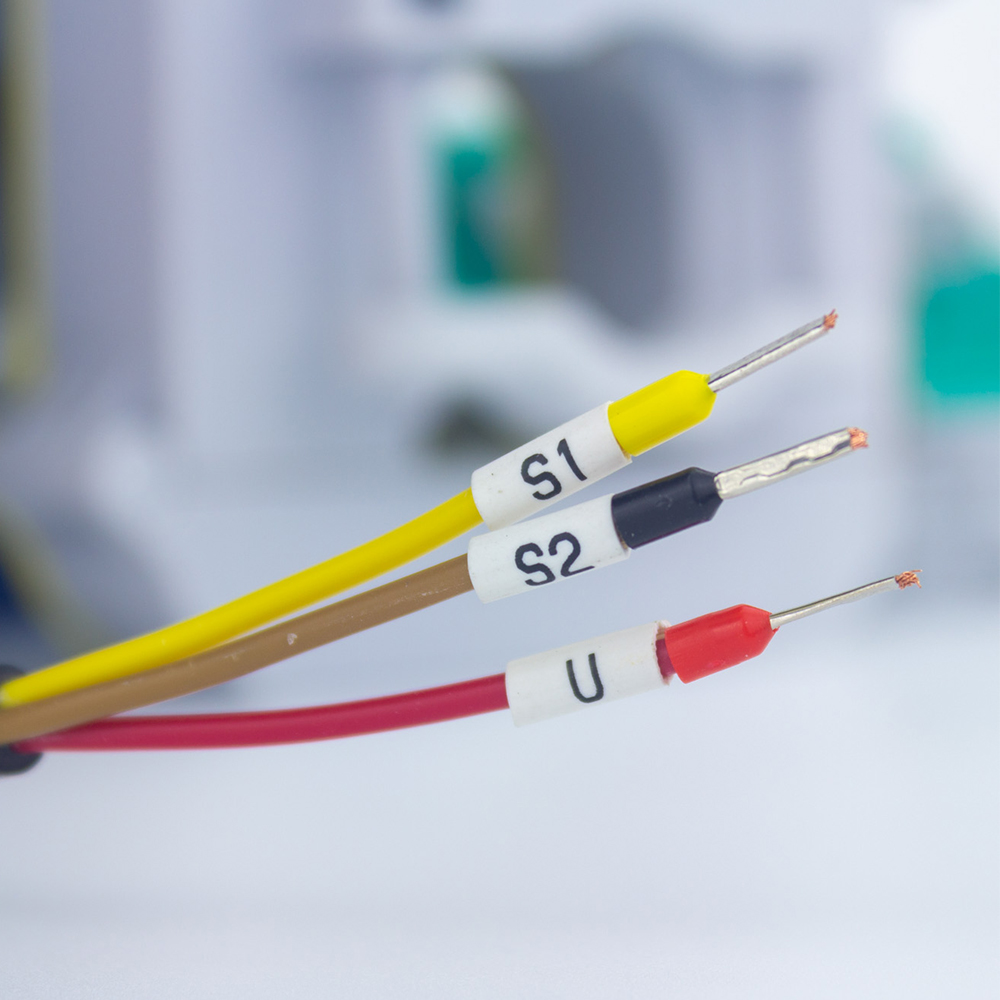

وصف الرصاص الإخراج:
1. نهاية الإدخال هي كبل من خلال النواة (P1 → P2) ؛
2. يتم قيادة نهاية الإخراج من خلال سلك غمد ثلاثة.
3. جوهر الأسلاك الحمراء هو محطة قياس الجهد (تقودها إبر ثقب) ؛
4. تمثل الخطوط الصفراء والبنية إخراج إشارة التيار الثانوي ؛
5. تحديد المراسلات القطبية بين 'P1 ' والخط الأصفر كنهاية الحواس (*)
احتياطات التثبيت
عندما يتم تشغيل المحول ، يجب أن ترتدي قفازات عازلة ويجب ألا تلمس يديك مباشرة من النواة الحمراء للسلك المحمي ؛
قبل إغلاق قلب الصلب السيليكون ، تأكد من أن الوجه النهائي للقطع نظيف وخالي من البقع والشوائب ؛ يجب أن يعامل مع عامل مضاد للانتعاش ؛
