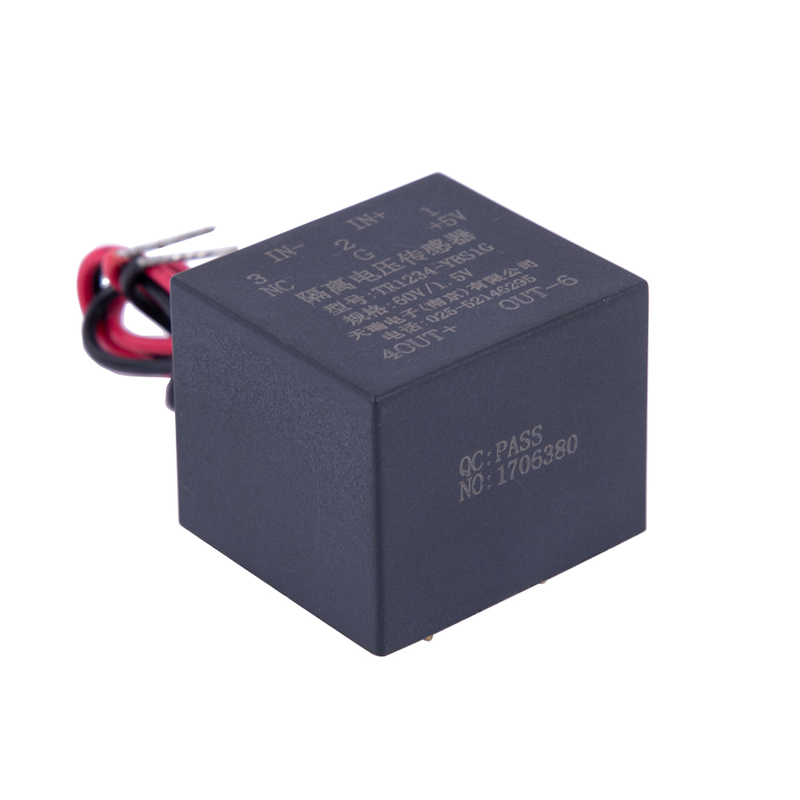

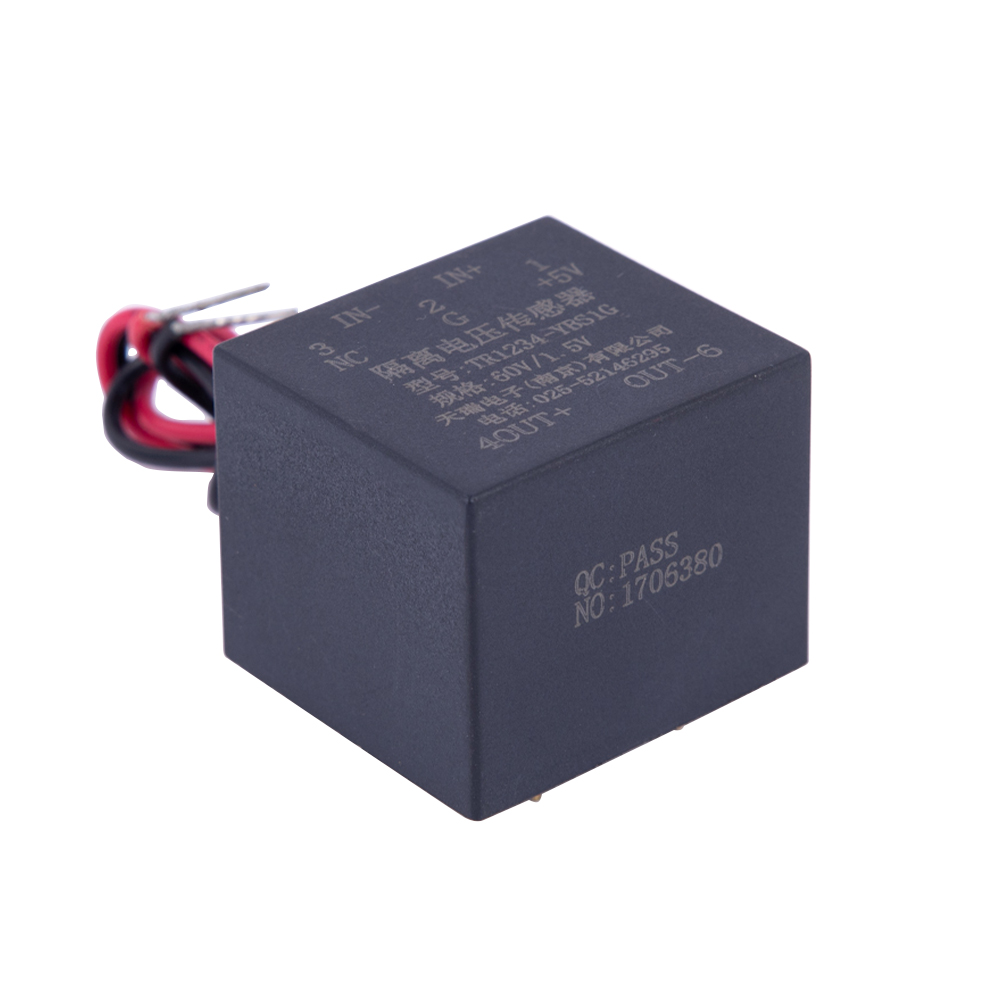

5-24VDC التيار الكهربائي استخدام السكك الحديدية الاستشعار الحالي

يعتمد المستشعر نقل إشارة optocoupler الخطي، ويتم عزل مدخل الجانب الأساسي وإخراج الجانب الثانوي تمامًا، ويتغلب بشكل فعال على تداخل الوضع الشائع، والتصغير، واستهلاك الطاقة الصغيرة، ومناسب للتركيب المكثف.
توافر الحالة:
  • TR1234-YBS1G

  • TR

  • 50000

  • / تي تي، ويسترن يونيون، بايبال

  • شنغهاي، الصين


نظرة عامة على المنتج

يعتمد المستشعر نقل إشارة optocoupler الخطي، ويتم عزل مدخل الجانب الأساسي وإخراج الجانب الثانوي تمامًا، ويتغلب بشكل فعال على تداخل الوضع الشائع، والتصغير، واستهلاك الطاقة الصغيرة، ومناسب للتركيب المكثف.

ميزات المنتج

أداء ممتاز وأداء التكلفة

دقة ممتازة، خطية جيدة

مقاومة قوية للتدخل الخارجي، وارتفاع نسبة رفض الوضع المشترك

انجراف درجة حرارة منخفضة، وقت استجابة سريع، نطاق تردد واسع

عزل تام بين الابتدائي والثانوي

نطاق التطبيق

التحكم الآلي

متر القياس

نظام مراقبة السكك الحديدية

نظام مراقبة الدائرة


المعلمات التقنية

مواصفة 60 فولت/1.5 فولت 150 فولت/1.5 فولت 250 فولت/1.5 فولت وحدة
Vب.ن جهد الإدخال الأساسي المقدر 60 150 250 V
VP نطاق قياس الجهد الأساسي 0~80 0~200 0~300 V
VSN جهد الخرج الثانوي المقدر 1.5 V
VC جهد الإمداد +5/12/15/24 V
IC الاستهلاك الحالي <10 أماه
Vd جهد العزل بين الدوائر الأولية والثانوية: 1.5 كيلو فولت/50 هرتز/1 دقيقة
εL الخطية <0.1 %FS
X دقة تا = 25 درجة مئوية: ± ± 0.5 %
V0 إزاحة الجهد تا = 25 درجة مئوية: ± 7 بالسيارات
Vبعد ذلك إزاحة درجة حرارة الجهد الانجراف VP=0 TA=-40~+80°C: ≥0.5 بالسيارات/درجة مئوية
Tr وقت الاستجابة ≥40 ميكروس
f عرض النطاق الترددي العاصمة
TA درجة حرارة التشغيل المحيطة -40~+80
TS درجة حرارة التخزين -45~+85

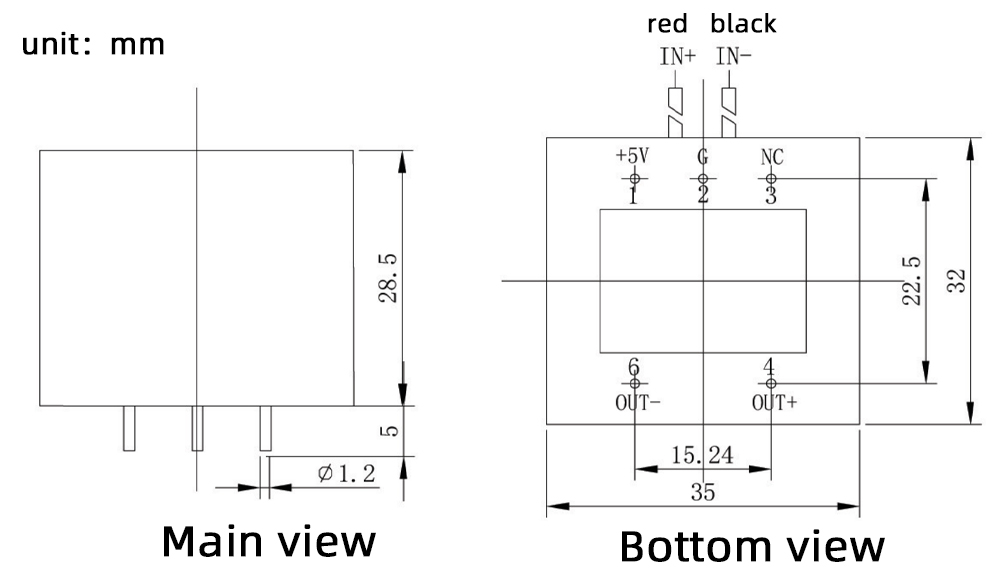

أبعاد الشكل والتركيب

直流5



إشارة الاختيار: يمكن تعديل قيمة التغيير المطلوبة وفقًا لاحتياجات العملاء (الإدخال DC0 ~ 300V / الإخراج DC0 ~ 10V) بالإضافة إلى ذلك، يجب تحديد الإخراج المحدد وفقًا لمصدر الطاقة (+5V/12V/15V/24V)


ولاية:

IN+: إدخال الإشارة الإيجابية الأولية
IN-: إدخال إشارة سلبية من الجانب الأساسي
1: مصدر طاقة إيجابي 12 فولت
2: فارغة
3: أرض السلطة
4: إخراج إشارة سلبية الجانب الثانوي
6: إخراج إشارة إيجابية ثانوية

GIN: تعديل السعة



احتياطات التثبيت

يجب أن يتم توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر
