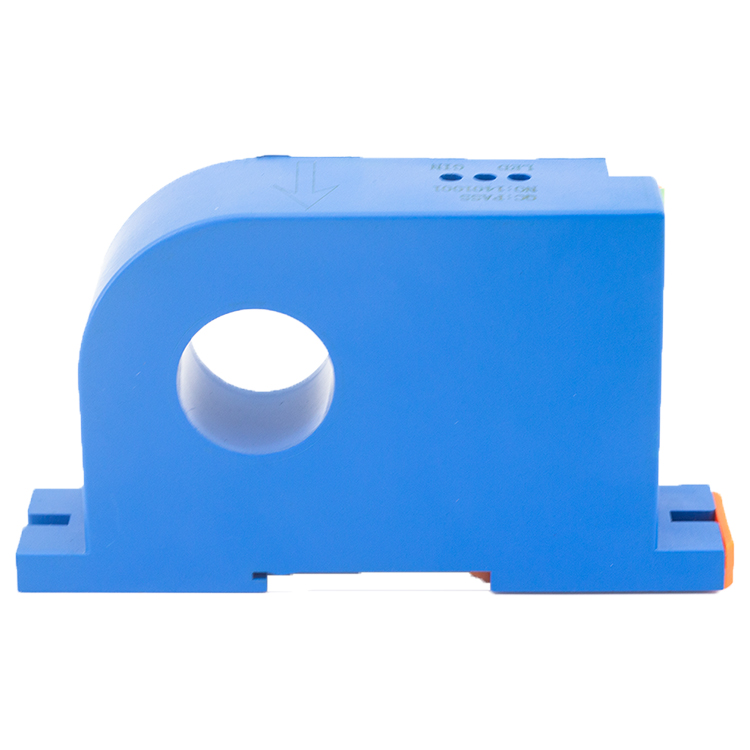

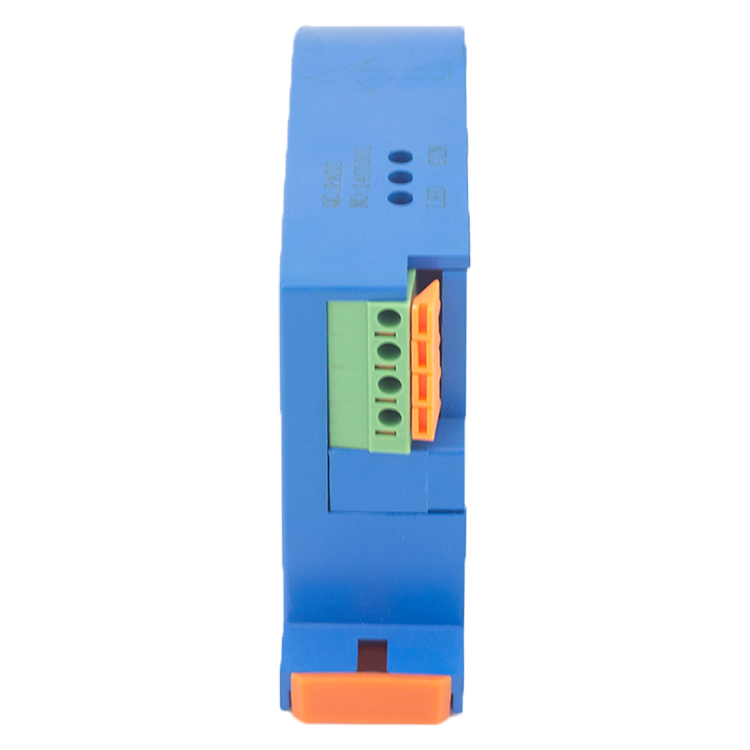

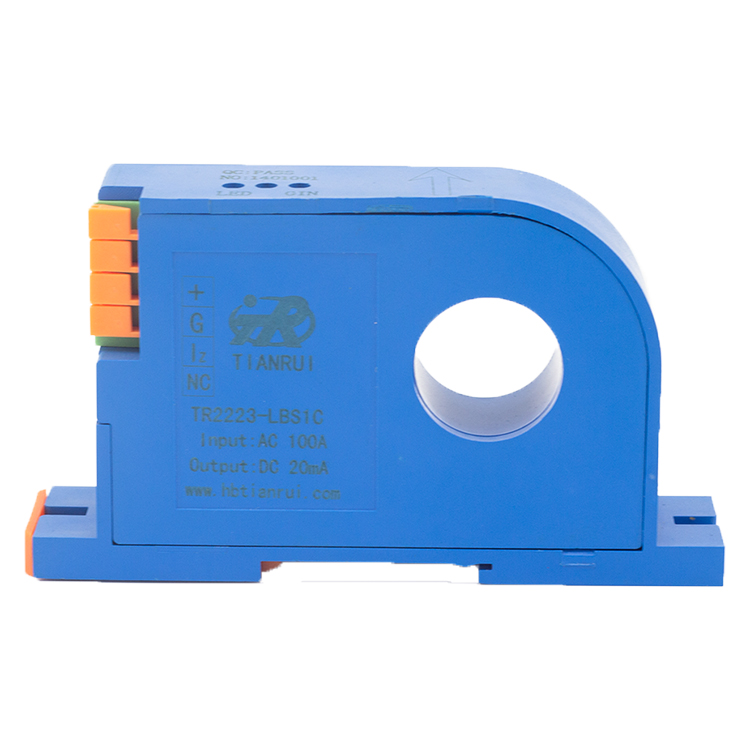

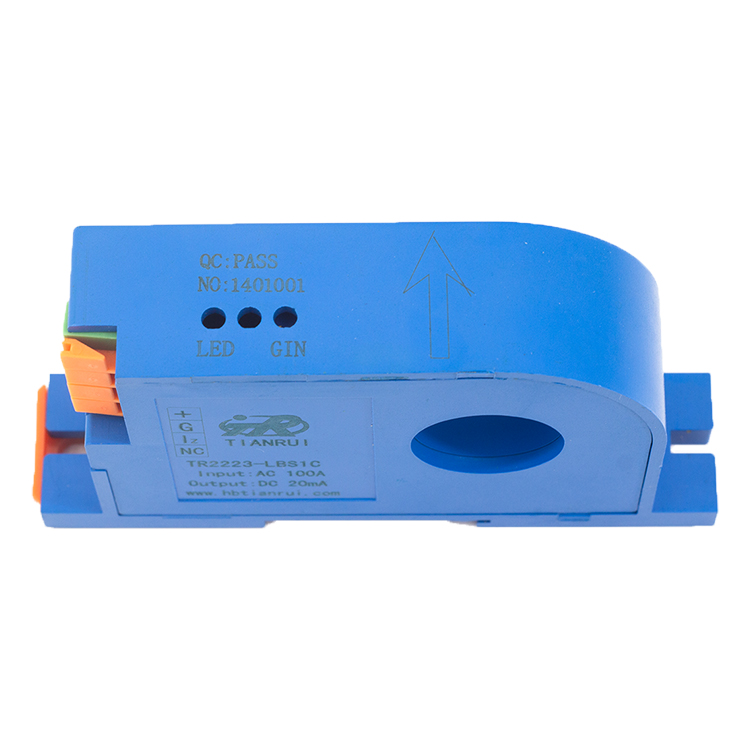

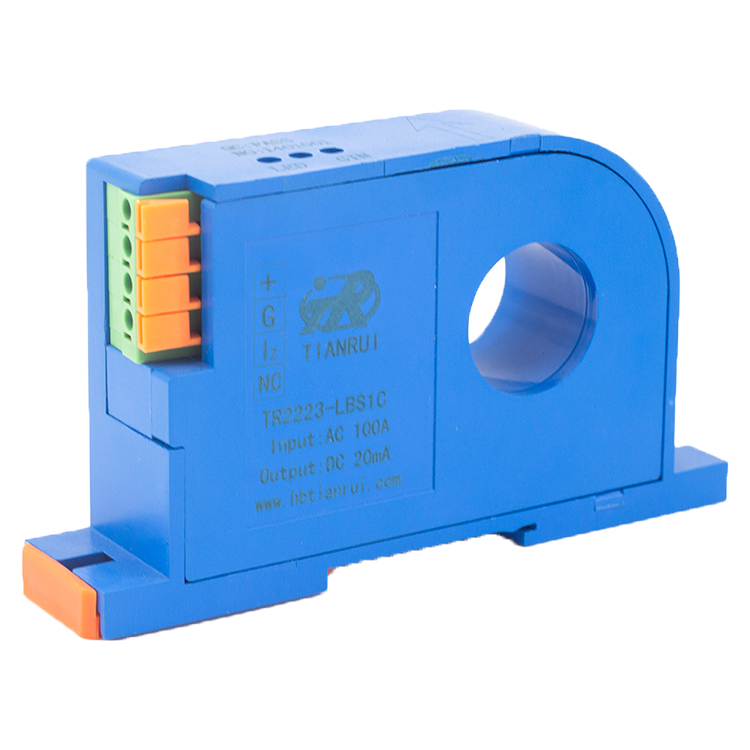

TR2223-LBCD
TR
50000
/ تي تي، ويسترن يونيون، بايبال
شنغهاي، الصين
دقة ممتازة، خطية جيدة
مقاومة قوية للتدخل الخارجي، وارتفاع نسبة رفض الوضع المشترك
انجراف درجة حرارة منخفضة، استهلاك منخفض للطاقة، نطاق تردد واسع
هيكل مثقوب، لا خسارة الإدراج
التحكم الآلي
متر القياس
نظام مراقبة السكك الحديدية
نظام التحكم بالمحطة
| مواصفة | تيار متردد 30 أمبير/تيار مستمر 20 مللي أمبير | تيار متردد 50 أمبير/تيار مستمر 20 مللي أمبير | تيار متردد 100 أمبير/تيار مستمر 20 مللي أمبير | وحدة | |
|---|---|---|---|---|---|
| Iب.ن | تيار الإدخال المقدر الأساسي (AC) | 30 | 50 | 100 | A |
| IP | نطاق القياس الحالي الأساسي (AC) | 0~45 | 0~75 | 0~150 | A |
| VSN | تيار الإخراج المقنن من الجانب الثانوي | العاصمة 20 | أماه | ||
| VC | جهد مصدر الطاقة | +5/12/15/24 | V | ||
| IC | الاستهلاك الحالي | <10+هل | أماه | ||
| Vd | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
| εL | الخطية | <0.2 | %FS | ||
| X | دقة | تا = 25 درجة مئوية: ± ± 0.5 | % | ||
| I0 | إزاحة الجهد | تا = 25 درجة مئوية: ± ± 50 | ميكروأ | ||
| Iبعد ذلك | إزاحة درجة الحرارة الحالية الانجراف | VP=0 TA=-25～+75°C 时: ±±0.01 | مللي أمبير/درجة مئوية | ||
| Tr | وقت الاستجابة | ≥300 | آنسة | ||
| f | عرض النطاق الترددي | -1 ديسيبل 25 ~ 5 كيلو | هرتز | ||
| TA | درجة حرارة العمل | -25~+75 | ℃ | ||
| TS | درجة حرارة التخزين | -45~+85 | ℃ | ||
| RL | مقاومة التحميل | تا = 25 درجة مئوية: ≥300 | Ω | ||
ملحوظة:
يجب أن يتم توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر
تركيب سكة البطاقة
