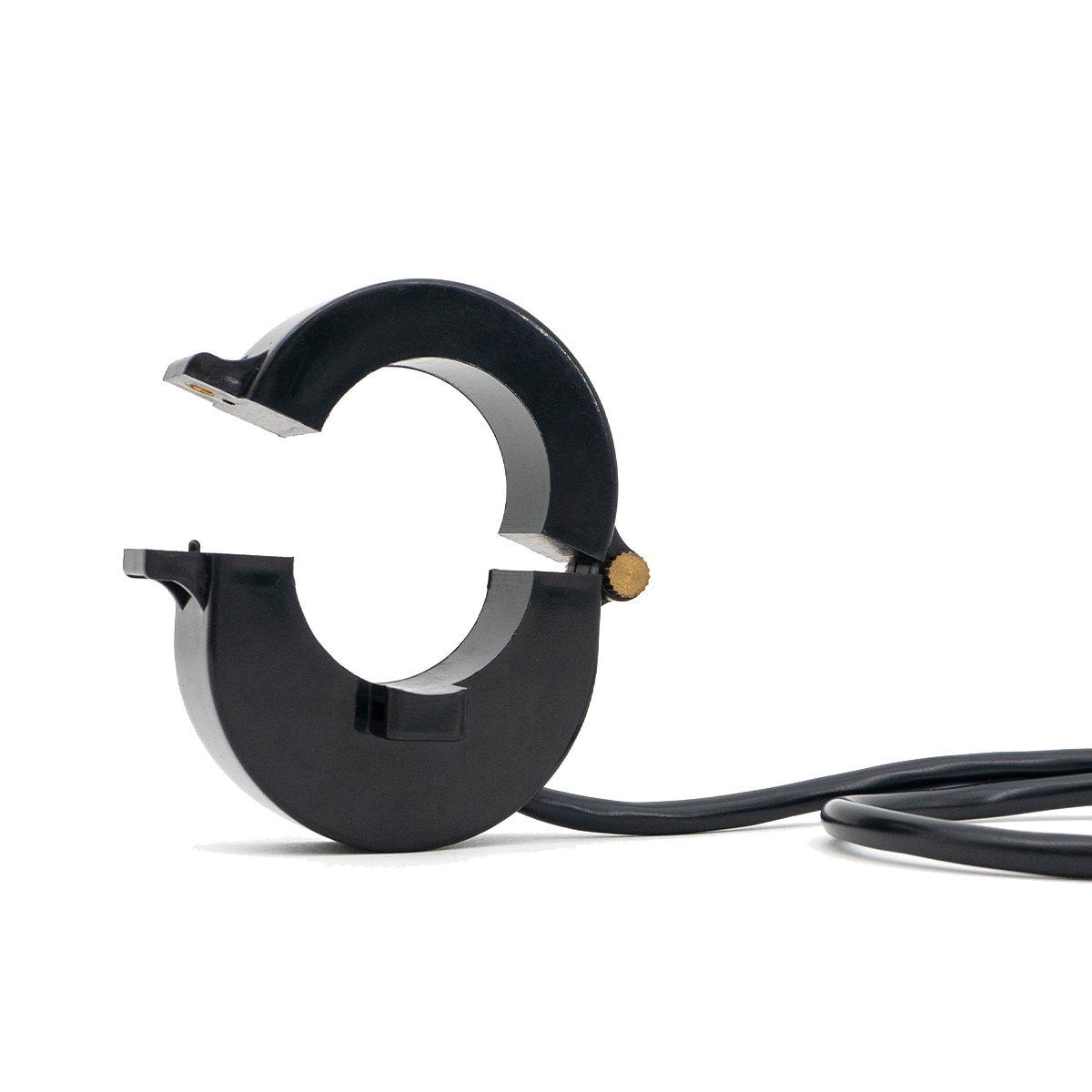

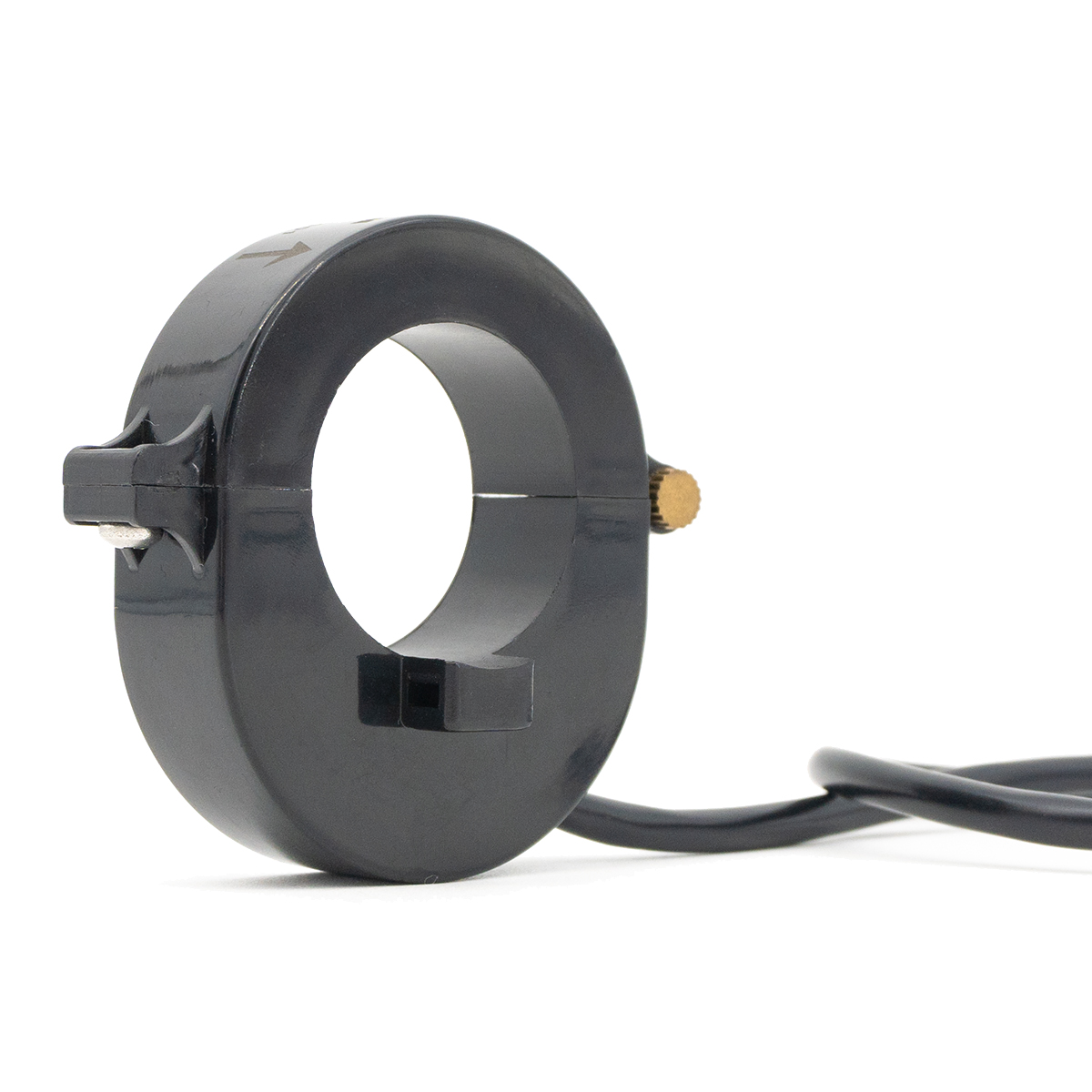

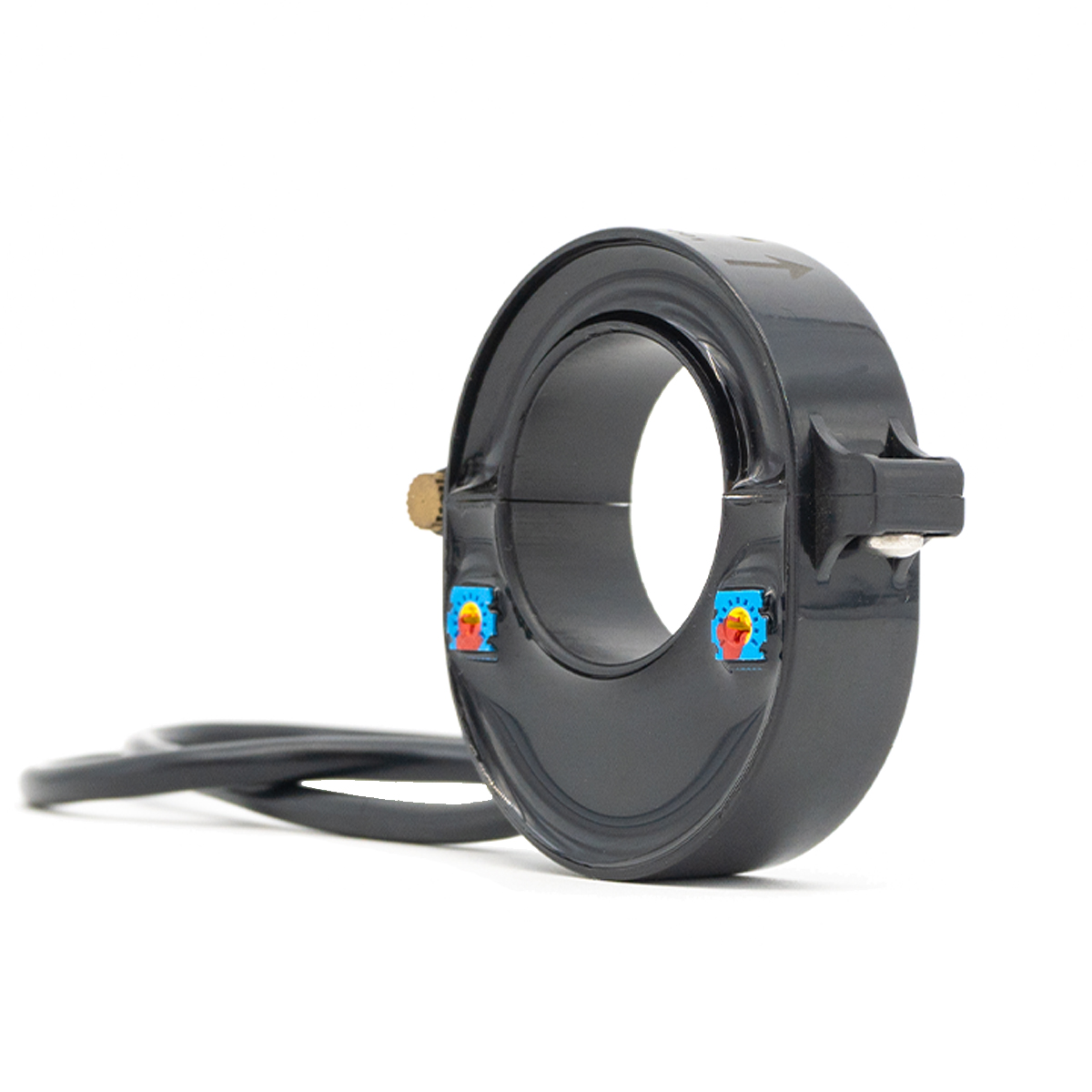

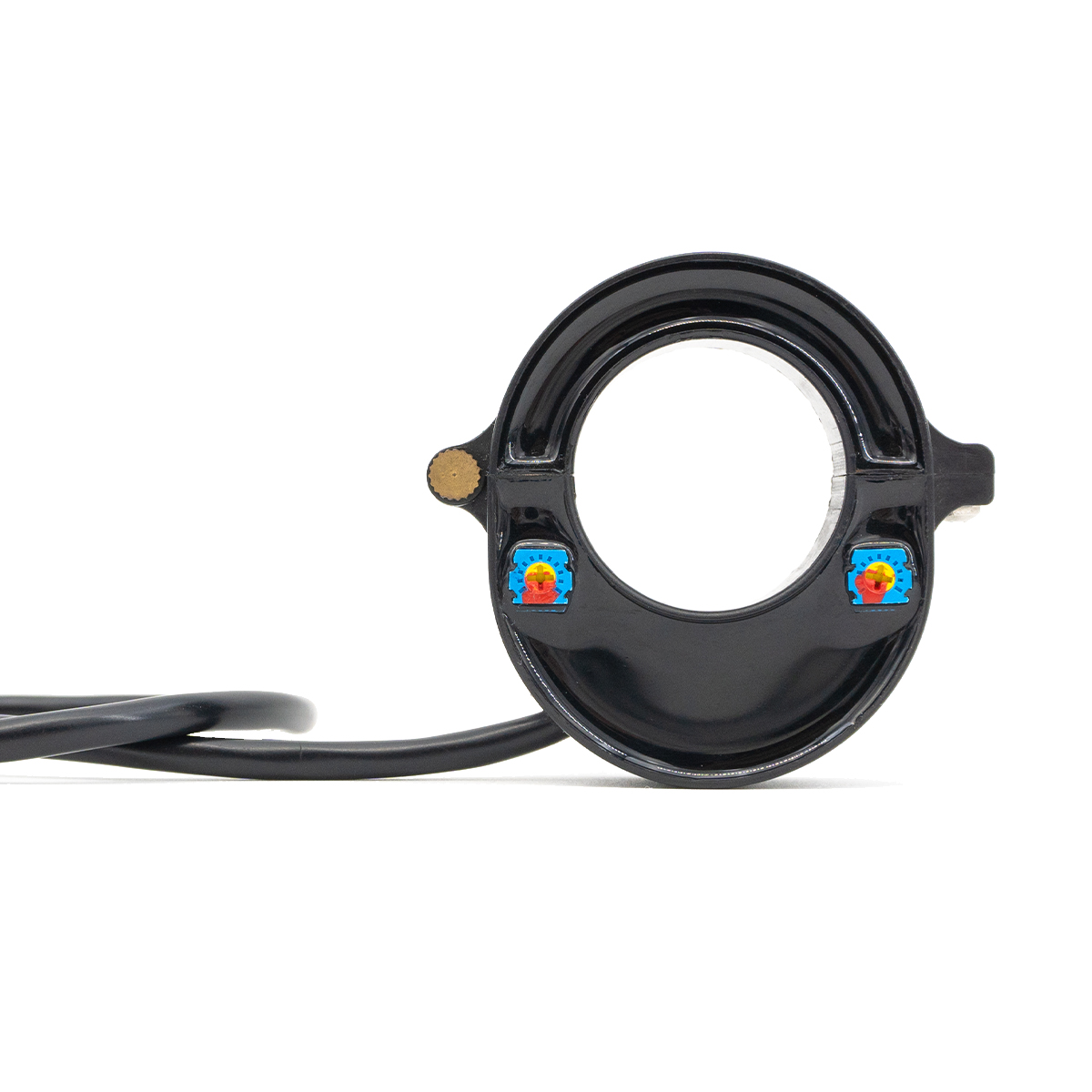

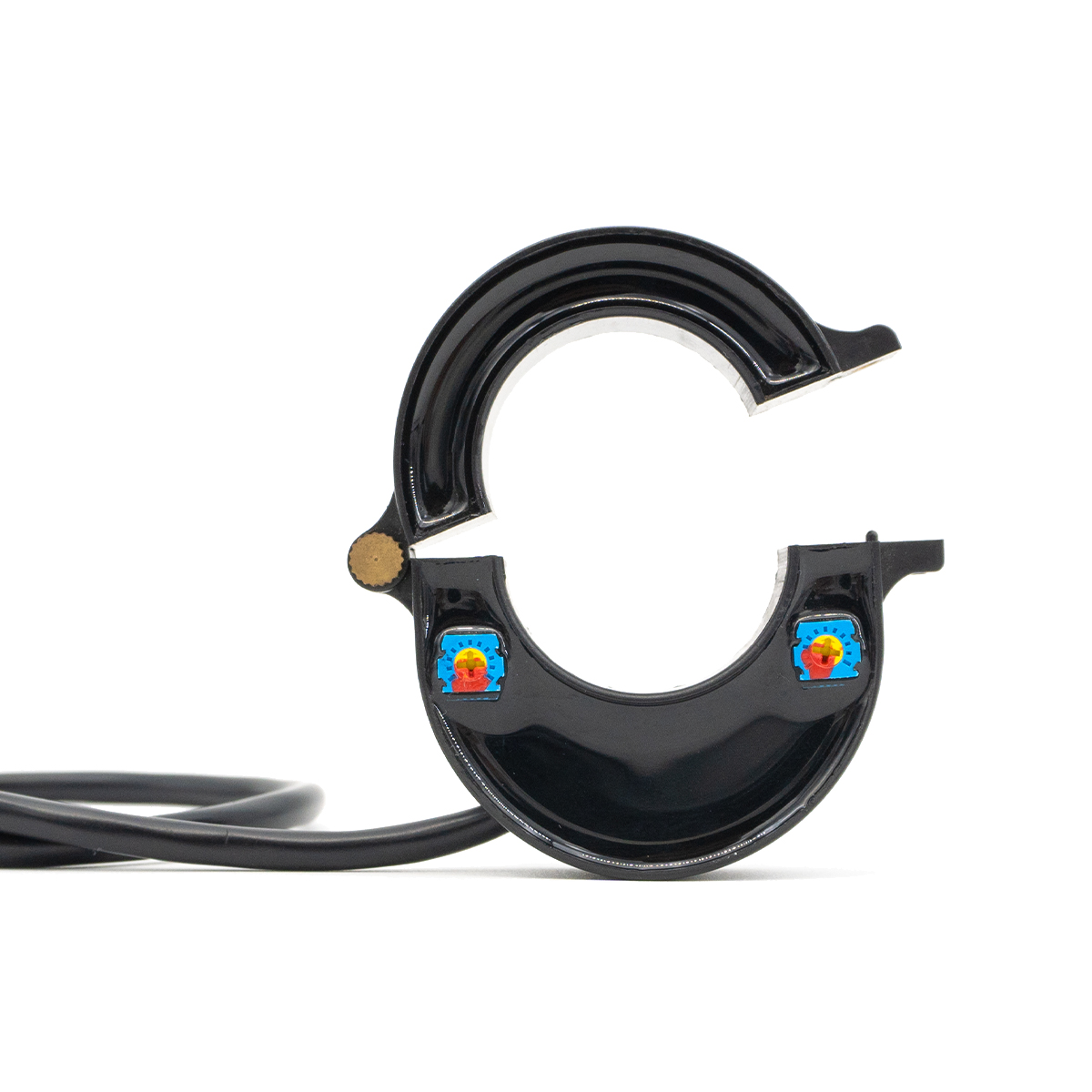

TR0240-LKH
TR
50000
/ تي تي، ويسترن يونيون، بايبال
شنغهاي، الصين
قم بقياس التيار الموجي التعسفي، مثل التيار المتردد DC، الذروة العابرة، قياس أجهزة القياس. خطية أفضل،
أداء ديناميكي جيد يعمل على نطاق واسع، وقدرة قوية على التحميل الزائد،
تستخدم في الطاقة الكهربائية والأتمتة الصناعية والآلات والسيارات والأجهزة المنزلية وغيرها من الصناعات والمجالات
يتركز المجال المغناطيسي الناتج عن تيار Ip الأساسي الذي يتدفق عبر الموصل في الحلقة المغناطيسية. يتناسب حجم هذا المجال المغناطيسي مع التيار المتدفق عبر الموصل. يقوم عنصر Hall الموجود في فجوة الهواء في الحلقة المغناطيسية بقياس الخرج وتضخيمه، ويعكس جهد الخرج Vs التيار الأولي Ipo بدقة.
معزول للغاية بين الجانب الابتدائي والثانوي
حجم صغير، خفيف الوزن
لا خسارة الإدراج، وانخفاض استهلاك الطاقة
نطاق كشف واسع
| مواصفة | 100 أمبير/4 فولت | 200 أمبير/4 فولت | 400 أمبير/4 فولت | وحدة | |
| Iب.ن | تيار الإدخال المقدر الأساسي | 100 | 200 | 400 | A |
| IP | نطاق القياس الحالي الأساسي | 0~200 | 0~400 | 0 ~ 800 | A |
| VSN | الجهد الناتج الثانوي | 4 | V | ||
| VC | جهد مصدر الطاقة | ±12～15(±5%) | V | ||
| IC | الاستهلاك الحالي | <25 | أماه | ||
| Vd | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
| εL | الخطية | <1 | %FS | ||
| X | دقة | تا = 25 درجة مئوية: ±±1 | % | ||
| V0 | إزاحة الجهد | تا = 25 درجة مئوية: ± ± 25 | بالسيارات | ||
| Vأوم | الجهد الأوفست المغناطيسي | IP = 0 بعد 3 * IPN: ± ± 10 | بالسيارات | ||
| Vبعد ذلك | إزاحة درجة حرارة الجهد الانجراف | IP = 0 TA = -40～+80 درجة مئوية: ±±1 | بالسيارات/درجة مئوية | ||
| Tr | وقت الاستجابة | ≥7 | ميكروس | ||
| f | عرض النطاق الترددي (-3 ديسيبل) | العاصمة ~ 20 | كيلو هرتز | ||
| TA | درجة حرارة العمل | -40～+80 | ℃ | ||
| TS | درجة حرارة التخزين | -45~+85 | ℃ | ||
| RL | مقاومة التحميل | تا = 25 درجة مئوية: ≥10 | ك أوم | ||
ملحوظة:
جين: تعديل السعة
يجب أن يتم توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر
يكون الأداء الديناميكي (DI/DT ووقت الاستجابة) هو الأفضل عندما يكون صف الإدخال الحالي ممتلئًا بالكامل بالثقب الأساسي
