TR0257-LKH
TR
50000
/ تي تي، ويسترن يونيون، بايبال
شنغهاي، الصين
يقيس إشارات التيار المتردد والتيار المستمر والإشارات النبضية
مقاومة قوية للتدخل الخارجي، وارتفاع نسبة رفض الوضع المشترك
انجراف درجة حرارة منخفضة، استهلاك منخفض للطاقة، نطاق تردد واسع

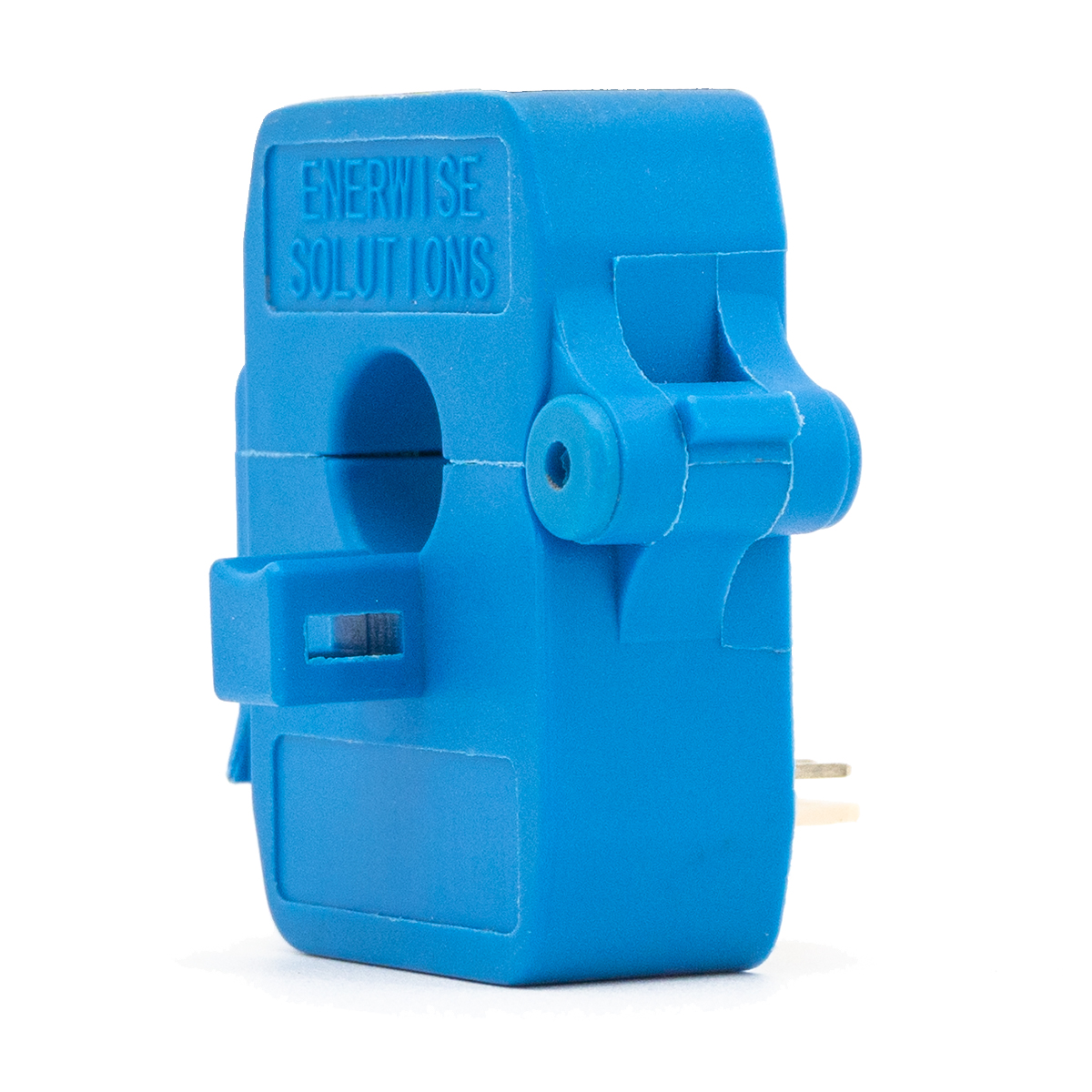

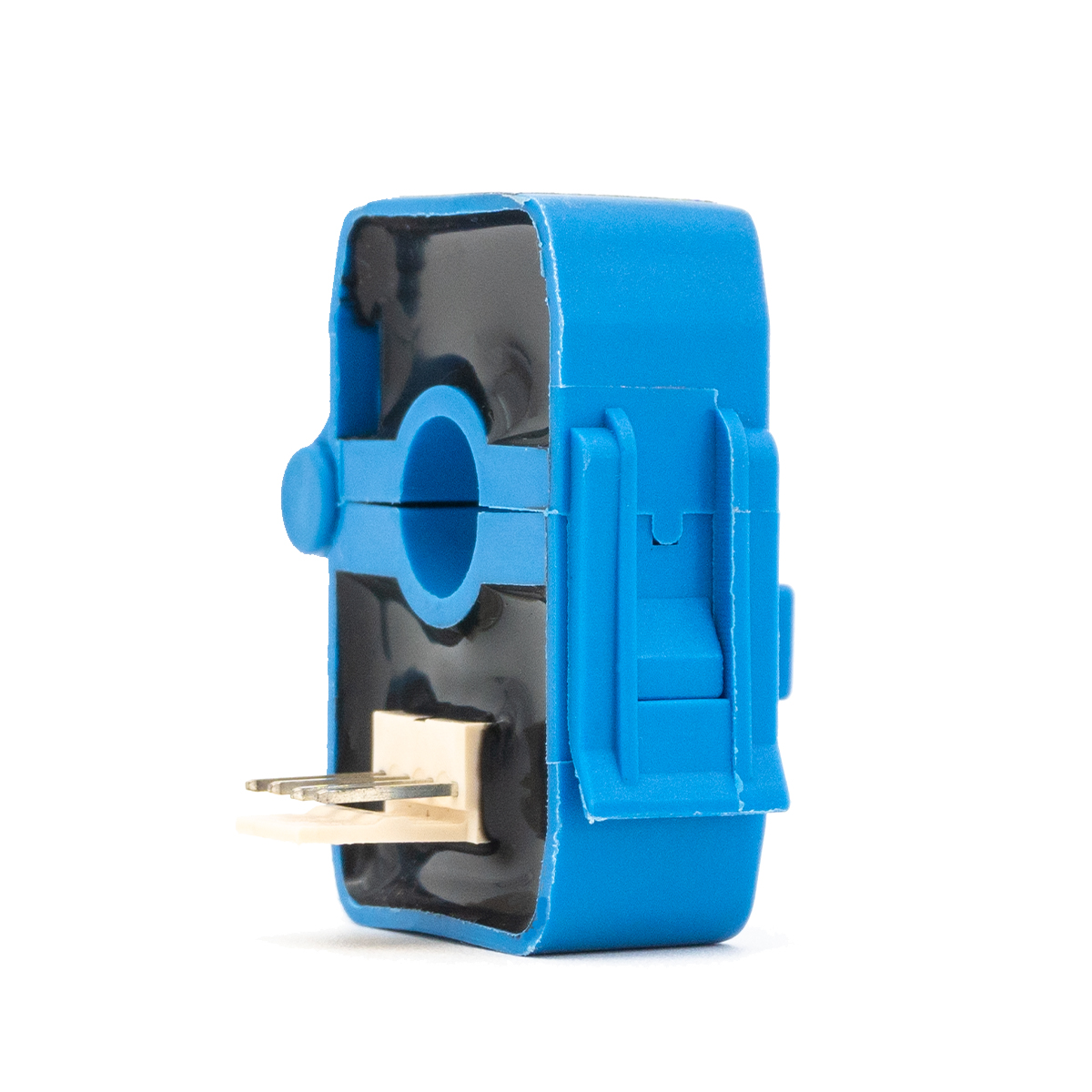

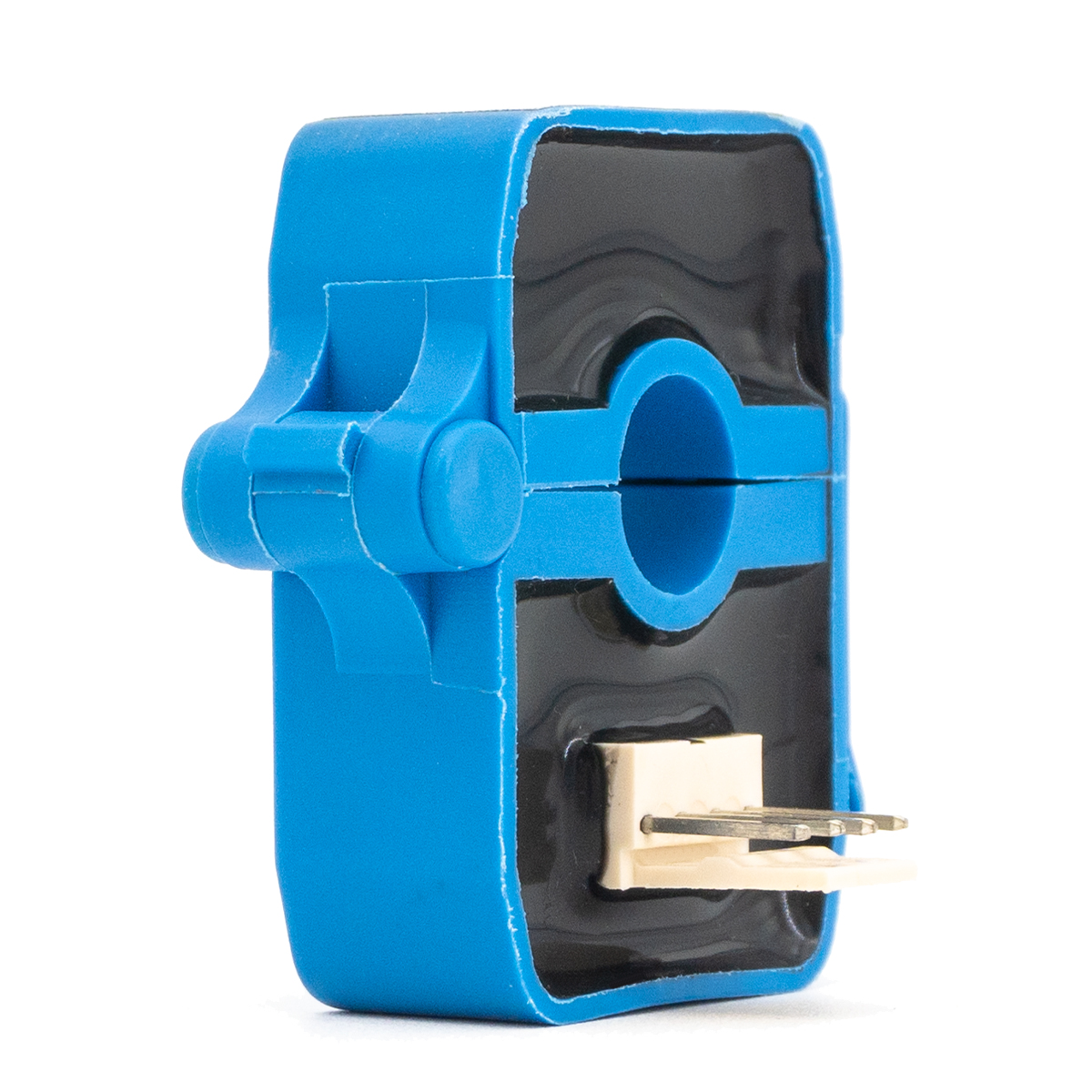

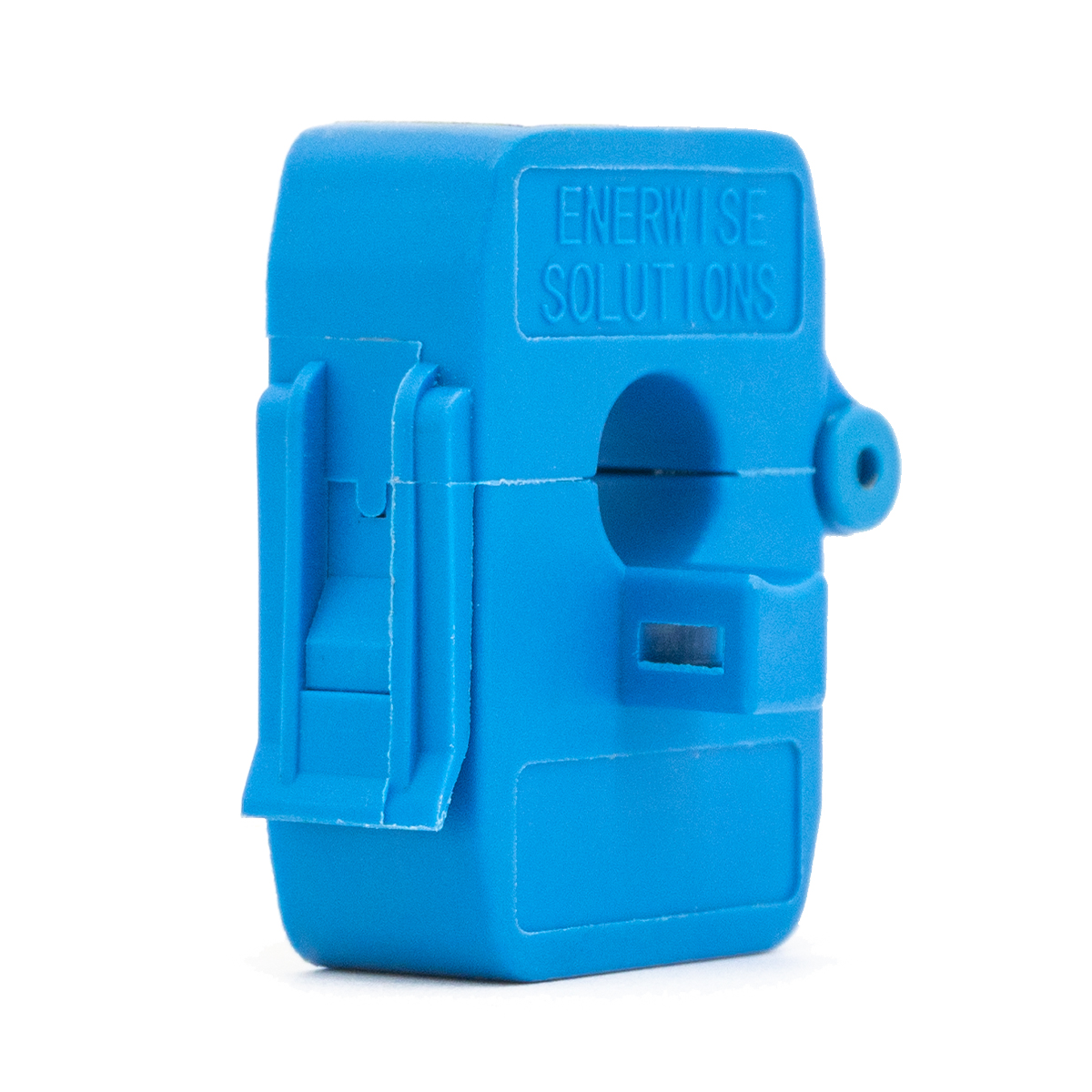

هيكل مثقوب، لا خسارة الإدراج

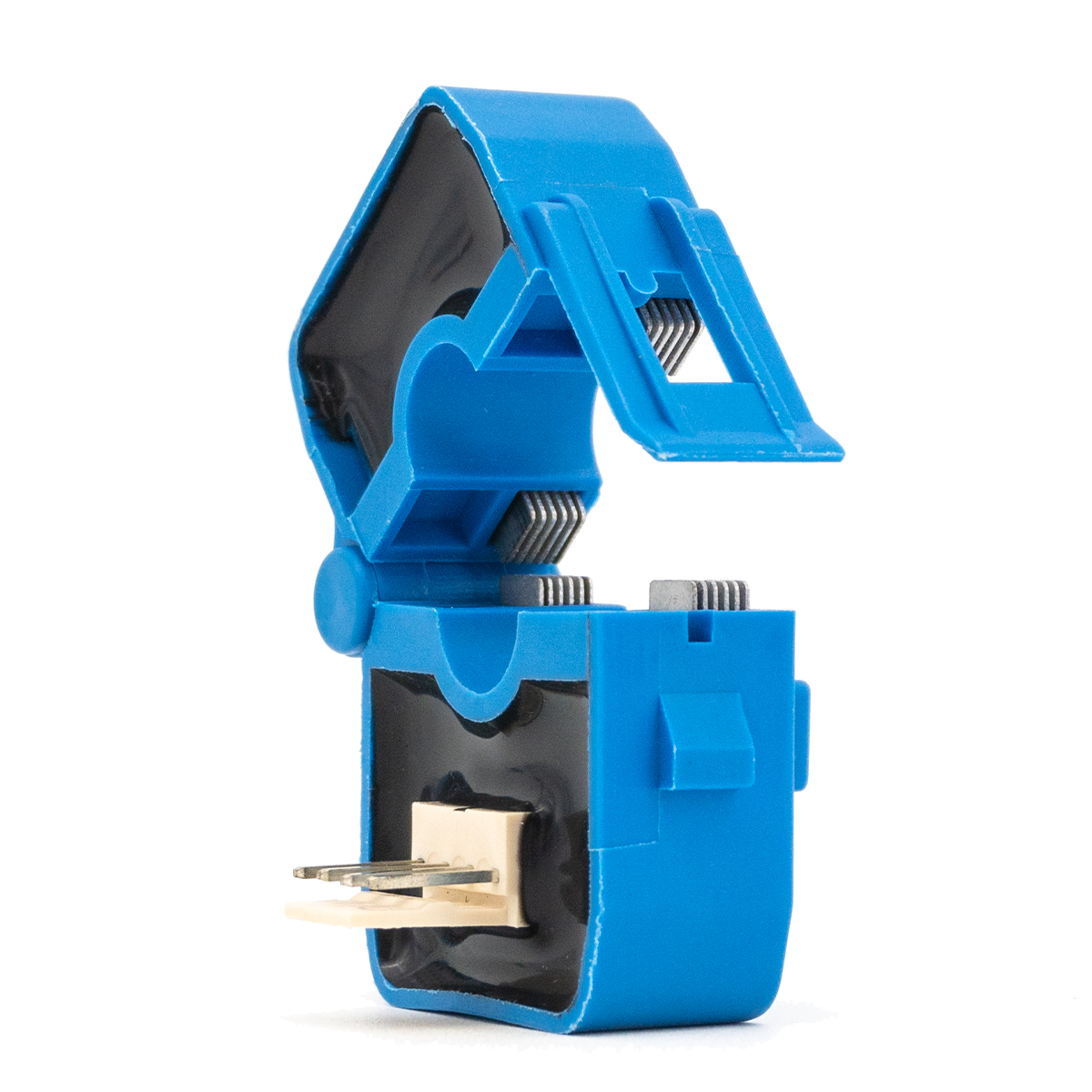

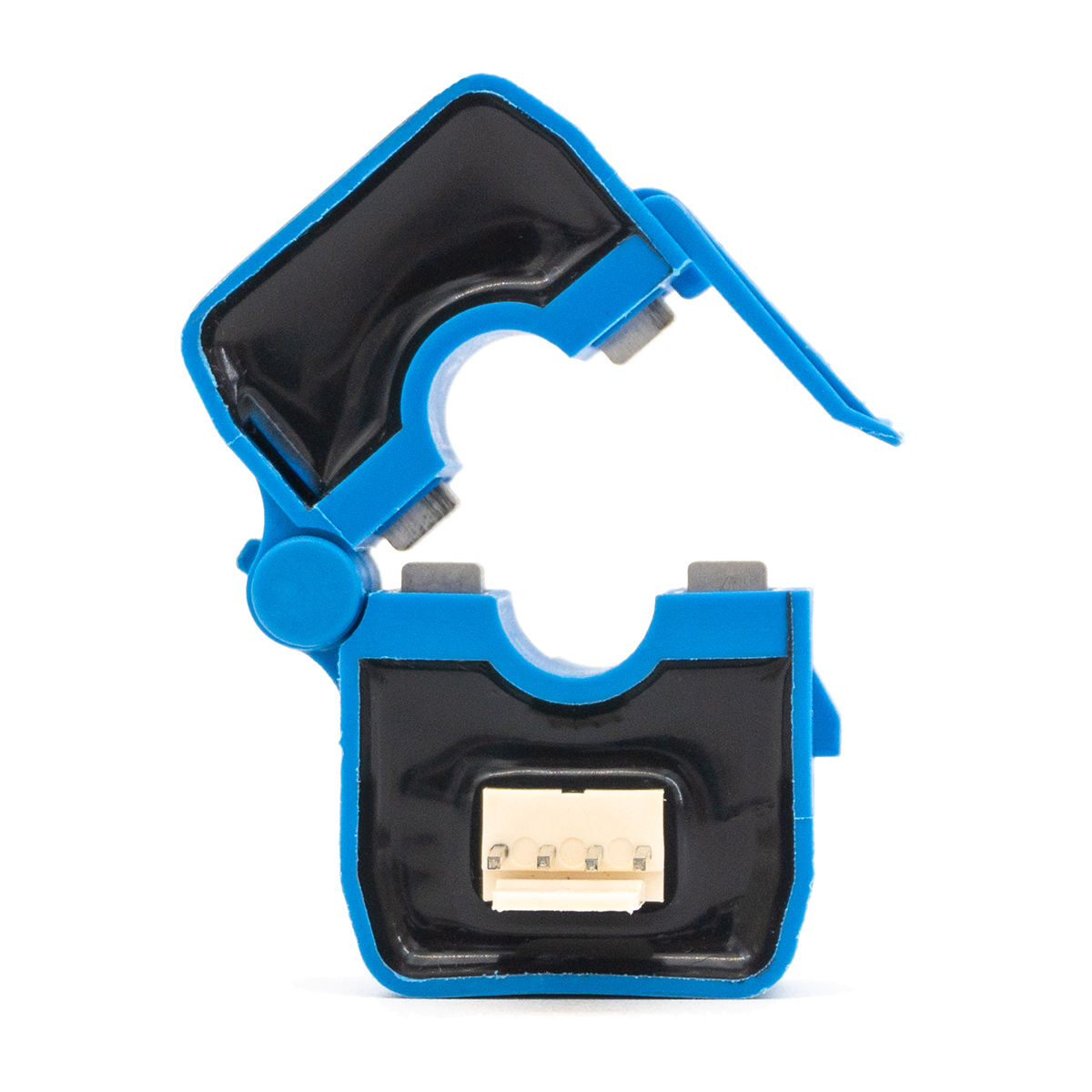

هيكل مقسم، سهل التركيب
تنظيم سرعة تحويل تردد التيار المتردد
محرك سيرفو الجر
إمدادات الطاقة غير المنقطعة (UPS)
آلة لحام، وإمدادات طاقة البطارية
| مواصفة | 10 أمبير/1 فولت | 20 أمبير/1 فولت | 50 أمبير/1 فولت | وحدة | |
|---|---|---|---|---|---|
| I ب.ن | تيار الإدخال المقدر الأساسي | 10 | 20 | 50 | A |
| IP | نطاق القياس الحالي الأساسي | 0~20 | 0~40 | 0~75 | A |
| VSN | الجهد الناتج الثانوي | 2.5±1 | V | ||
| VC | جهد مصدر الطاقة | +12(±5%) | V | ||
| IC | الاستهلاك الحالي | <10 | أماه | ||
| في دي | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
| εL | الخطية | <0.5 | %FS | ||
| X | دقة | تا = 25 درجة مئوية: ± 2 | % | ||
| V0 | إزاحة الجهد | تا = 25 درجة مئوية: ± ± 20 | بالسيارات | ||
| فوم | الجهد الأوفست المغناطيسي | IP=0 بعد 3*IPN: ±±20 | بالسيارات | ||
| التصويت | إزاحة درجة حرارة الجهد الانجراف | IP=0TA=-40～+80°C: ±±0.25 | بالسيارات/درجة مئوية | ||
| Tr | وقت الاستجابة | ≥1 | آنسة | ||
| f | عرض النطاق الترددي (-3 ديسيبل) | العاصمة ~ 2.2 | كيلو هرتز | ||
| TA | درجة حرارة العمل | -40~+80 | ℃ | ||
| TS | درجة حرارة التخزين | -45~+85 | ℃ | ||
| RL | مقاومة التحميل | تا = 25 درجة مئوية: ≥4.7 | ك أوم | ||
ملحوظة:
4: أرض السلطة
يجب أن يتم توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر
يكون الأداء الديناميكي (DI/DT ووقت الاستجابة) هو الأفضل عندما يكون صف الإدخال الحالي ممتلئًا بالكامل بالثقب الأساسي
