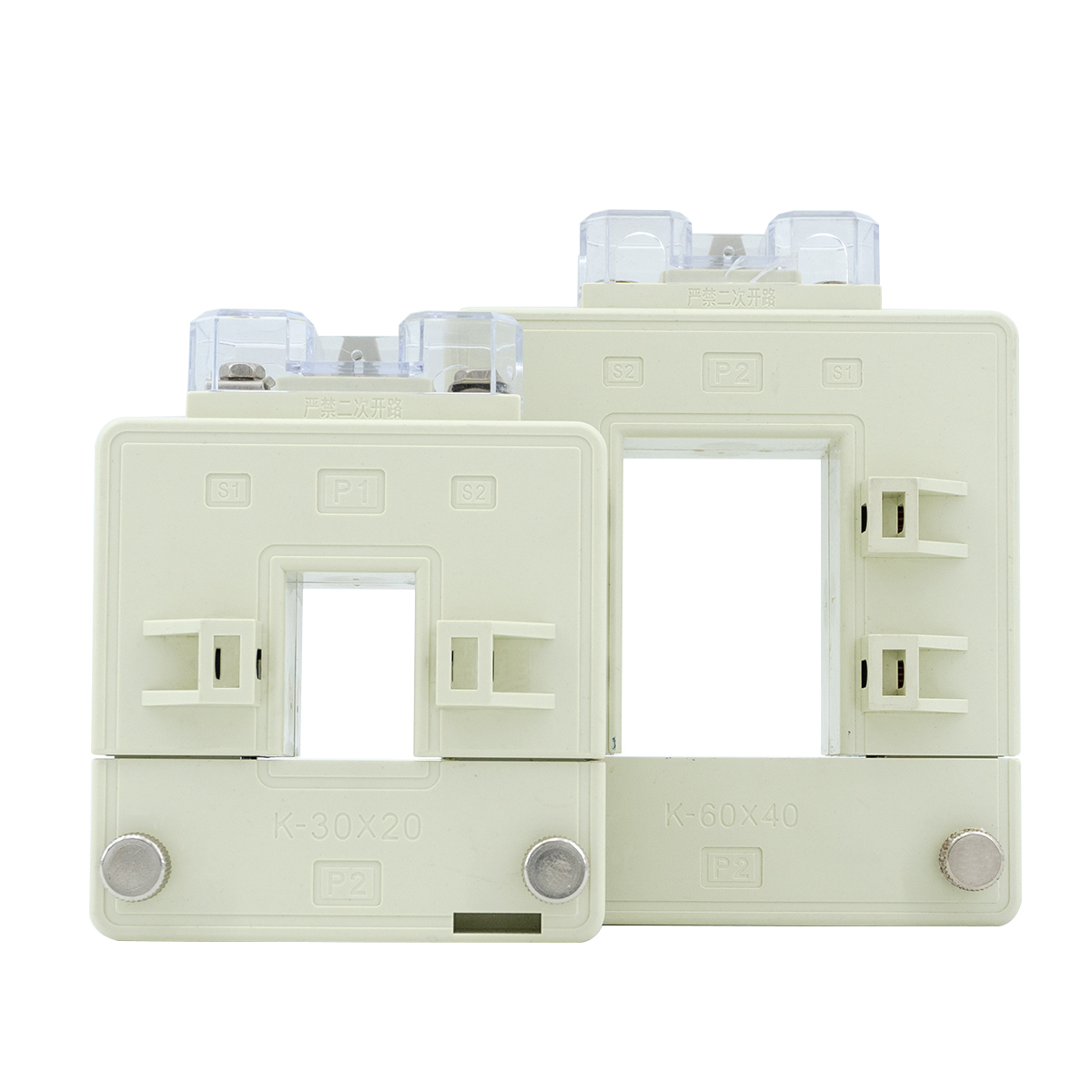

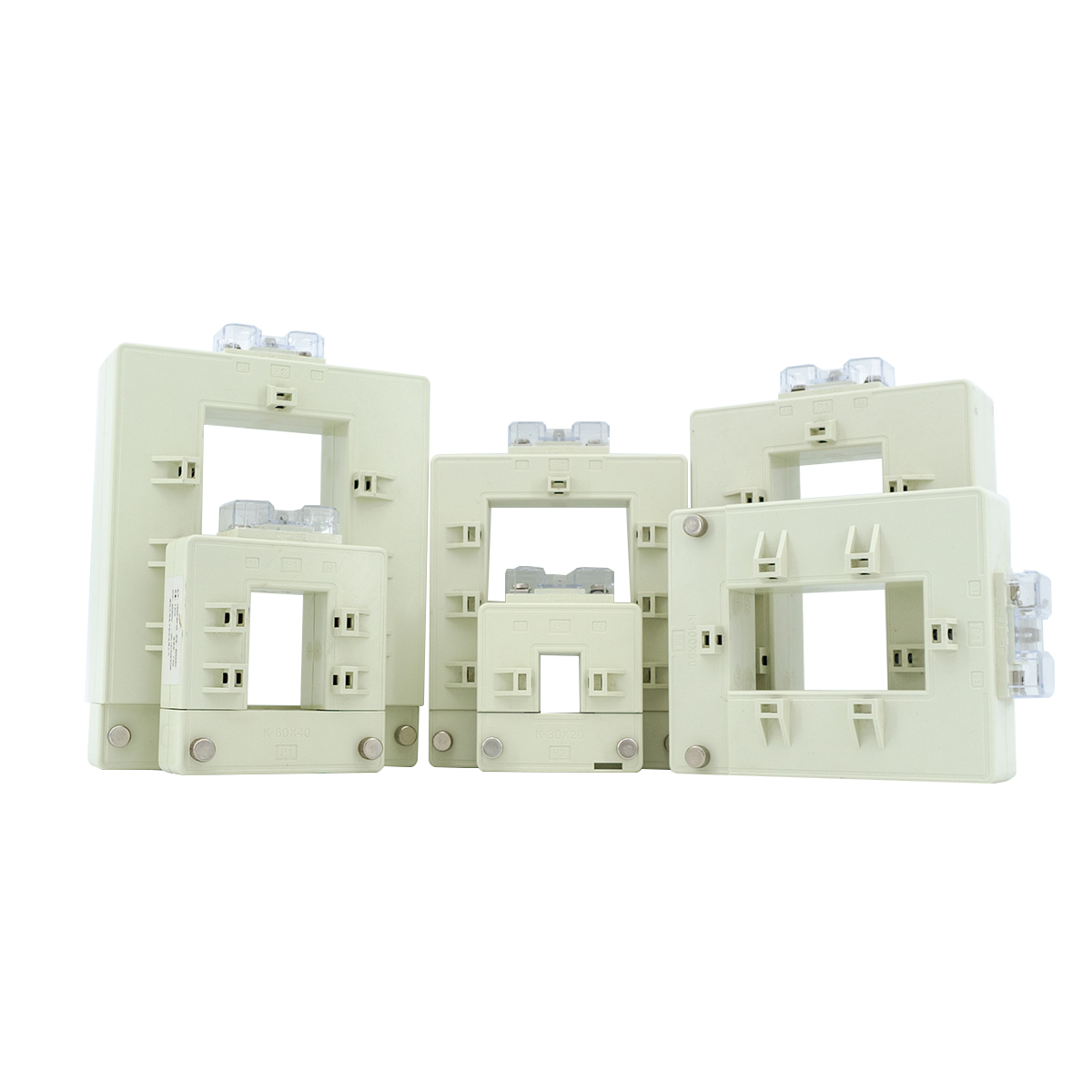

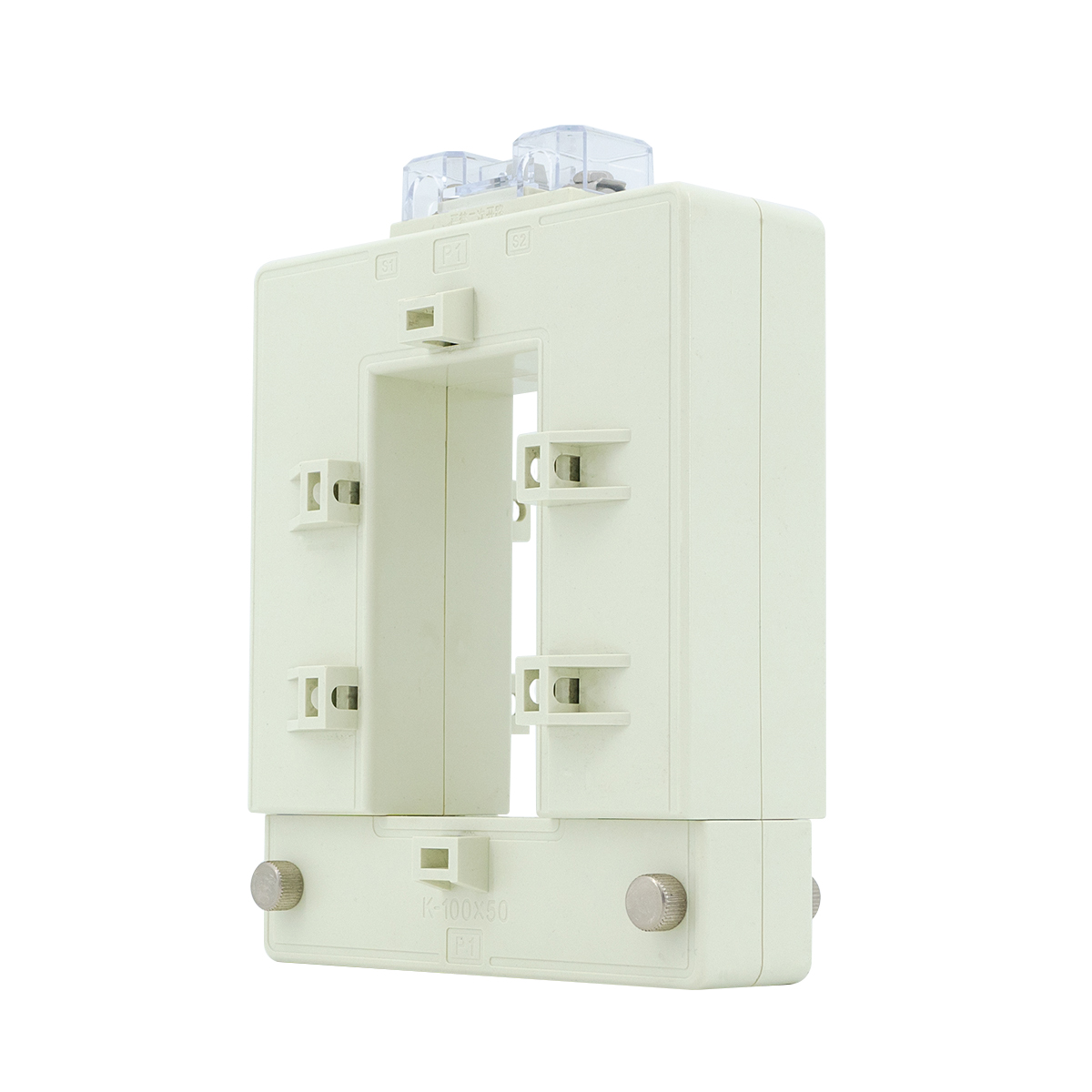

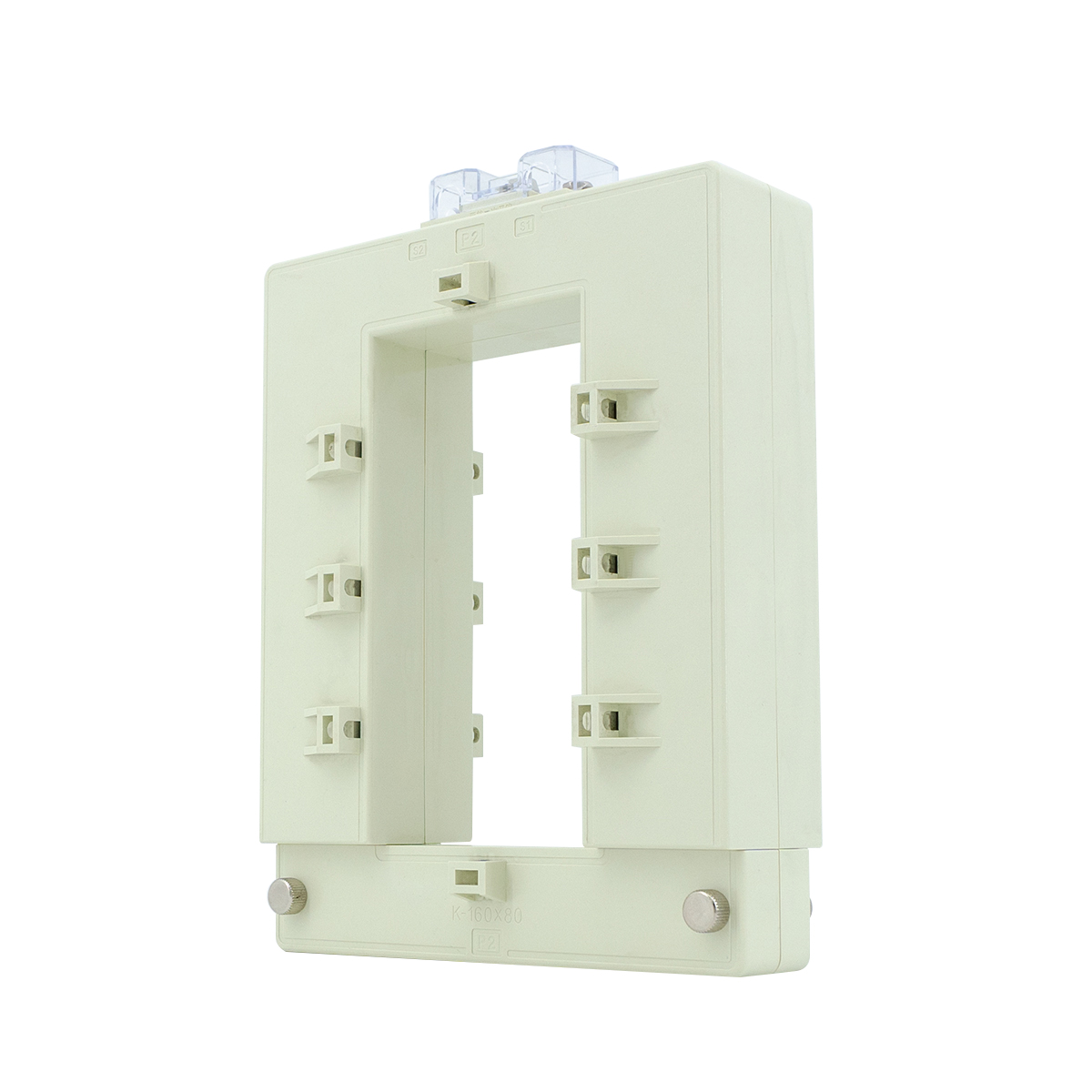

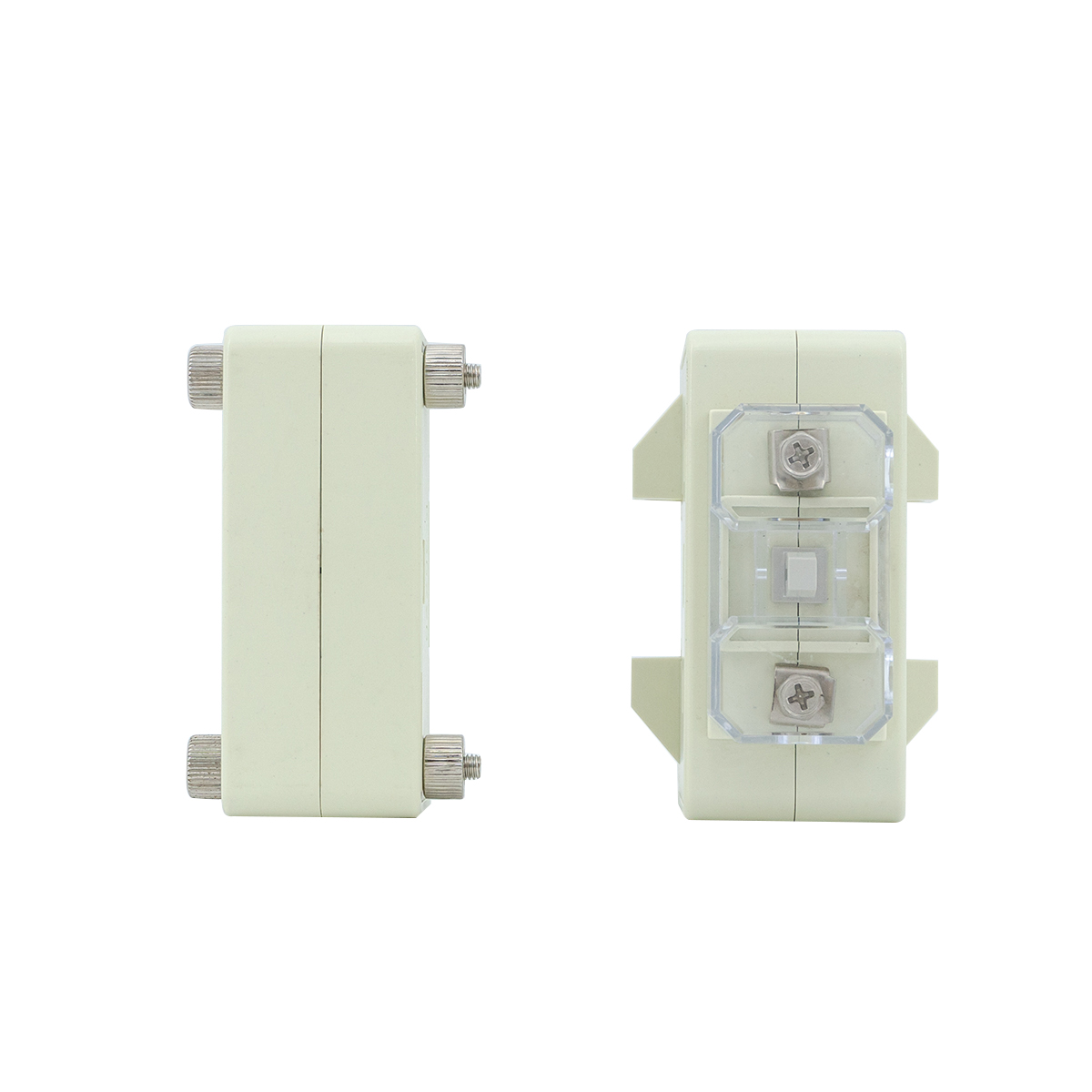

* بنية منفصلة ، سهلة التثبيت وسهلة التشغيل.

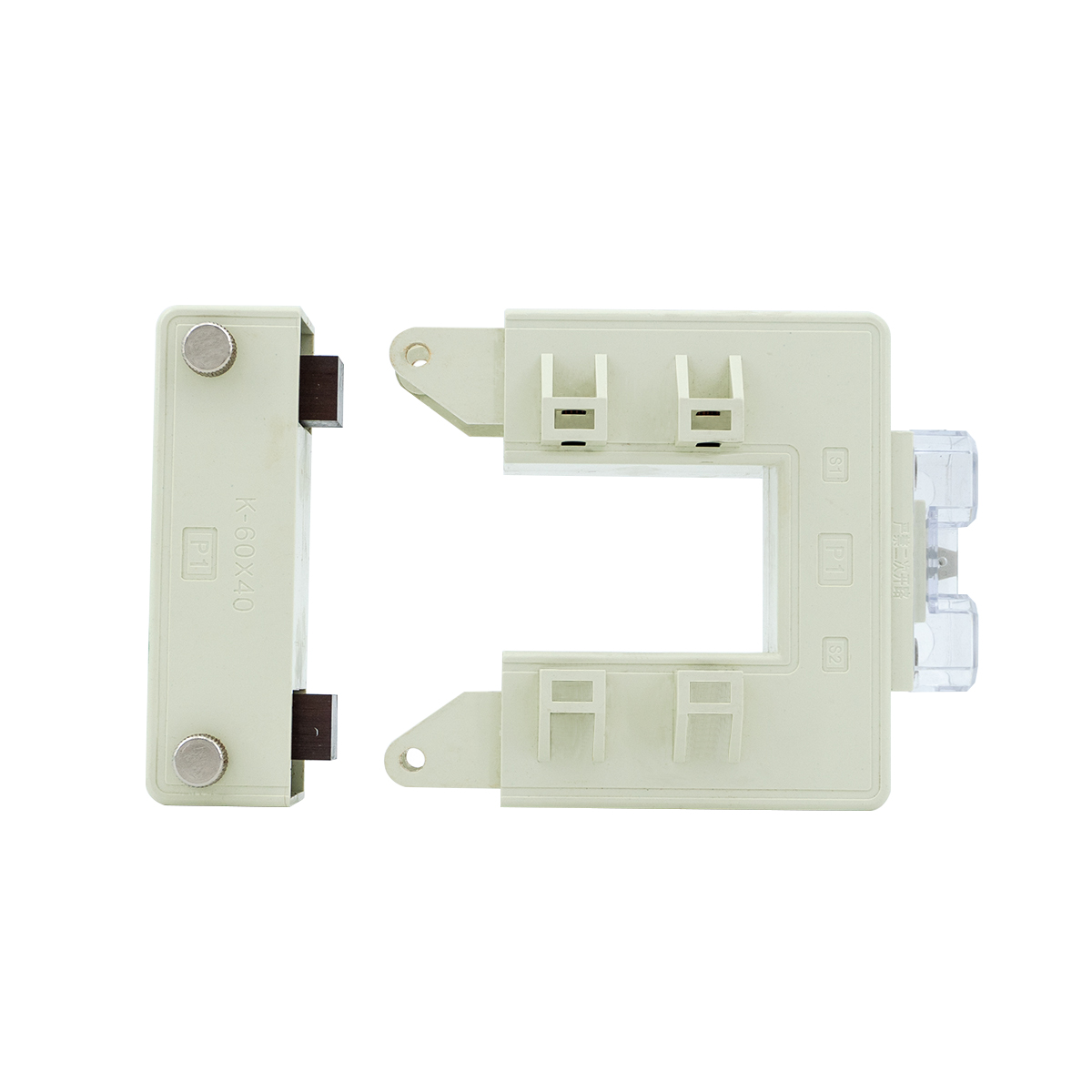

* يمكن تقسيم النواة الحديدية ، والدقة عالية والدائرة المغناطيسية صغيرة.
* للقياس الحالي ومراقبة وحماية الخطوط والمعدات.
*النوافذ الداخلية كبيرة ويمكن أن تمر عبر المشابك أو الكابلات أو الأشرار.
مواصفة
حدود | رمز | مؤشر |
تصنيف المدخلات الحالية | في | 100A ~ 5000a |
تصنيف الإخراج الحالي | أنا س | 1A ， 5A |
الحمل المقدر | RL | 1va ~ 30va |
فئة الدقة | ρ | 0.5 ，1.0 ， 1.5 فئة |
التيار الحراري قصير الأجل | － | 20 × في |
تحمل الجهد | الخامس د | 3000VAC/دقيقة |
القوة العازلة | － | 1000MΩ/500VAC |
درجة حرارة التشغيل | تا | -25 ℃ ~ +75 ℃ |
رطوبة البيئة | － | ≤85 ٪ |
تردد التشغيل | f | 50 ~ 60Hz |
مبدأ التثبيت
* قبل تثبيت المحول الحالي المفتوح ، يجب توصيله بمقياس كهربائي (أو جهاز قياس آخر)
مرتين للتأكد من أن المحول الثانوي غير مفتوح
* ضع جميع المحولات الحالية المفتوحة المتصلة بالأسلاك الثانوية في الموقع وانتظر التثبيت ؛
* إذا كان بوسبر الأساسي في الموقع عبارة عن كابل ، فيمكن إجراء تثبيت الكذب ؛ إذا كان البربار الأساسي هو شريط النحاس
تتطلب العملية المباشرة مستوى عالٍ نسبيًا من الكفاءة للمشغل وتتطلب تدابير حماية عزل جيدة ؛
* عند تثبيت المحول ، يجب ألا تسقط الأشياء الخارجية مثل الشوائب والغبار في سطح القطع في قلب الحديد ، حتى لا تؤثر على أداء المحول.
يكتب | مواصفة | الحمل المقدر (VA) | ||
0.5 CLSS | 1.0 فئة | 1.5 فئة | ||
TRDP-30*20 | 100A/5A | - | - | 1.5 |
150A/5A | - | - | 2 | |
200A/5A | - | 1.5 | 2.5 | |
250A/5A | - | 1.5 | 3.75 | |
300A/5A | 1.5 | 3.75 | 5 | |
400A/5A | 2.5 | 5 | 10 | |
TRDP-60*40 | 200A/5A | - | 1.5 | 2.5 |
300A/5A | 1.5 | 2.5 | 2 | |
400A/5A | 1.5 | 2.5 | 2 | |
500A/5A | 2.5 | 5 | 15 | |
600A/5A | 2.5 | 5 | 17.5 | |
750A/5A | 2.5 | 5 | 18 | |
800A/5A | 2.5 | 7.5 | 18 | |
1000A/5A | 5 | 10 | 20 | |
TRDP-80*50 | 250A/5A | 1 | 1.5 | 3.75 |
300A/5A | 1.5 | 2.5 | 5 | |
400A/5A | 1.5 | 2.5 | 5 | |
500A/5A | 2.5 | 5 | 15 | |
600A/5A | 2.5 | 5 | 17.5 | |
750A/5A | 2.5 | 5 | 18 | |
800A/5A | 2.5 | 7.5 | 18 | |
1000A/5A | 5 | 10 | 20 | |
TRDP-80*80 | 250A/5A | 1 | 2 | 4 |
300A/5A | 1.5 | 2.5 | 5 | |
400A/5A | 1.5 | 2.5 | 5 | |
500A/5A | 2.5 | 5 | 15 | |
600A/5A | 2.5 | 5 | 17.5 | |
750A/5A | 2.5 | 5 | 18 | |
800A/5A | 2.5 | 7.5 | 18 | |
1000A/5A | 5 | 10 | 20 | |
يكتب | مواصفة | الحمل المقدر (VA) | ||
0.5 فئة | 1.0 فئة | 1.5 فئة | ||
TRDP-100*50 | 500A/5A | 2.5 | 5 | 15 |
600A/5A | 2.5 | 5 | 17.5 | |
750A/5A | 2.5 | 5 | 18 | |
800A/5A | 2.5 | 7.5 | 18 | |
1000A/5A | 5 | 10 | 20 | |
1200A/5A | 5 | 12.5 | 24 | |
1250A/5A | 7.5 | 15 | 28 | |
1500A/5A | 7.5 | 17 | 30 | |
TRDP-120*80 | 500A/5A | - | 4 | 12.5 |
600A/5A | - | 5 | 15 | |
750A/5A | 2.5 | 6 | 17.5 | |
800A/5A | 2.5 | 7.5 | 18 | |
1000A/5A | 5 | 10 | 20 | |
1200A/5A | 5 | 12.5 | 24 | |
1250A/5A | 7.5 | 15 | 28 | |
1500A/5A | 7.5 | 17 | 30 | |
1000A/5A | 10 | 15 | 20 | |
TRDP-140*60 | 1500A/5A | 15 | 20 | 25 |
2000a/5a | 15 | 20 | 25 | |
2500A/5A | 15 | 20 | 25 | |
3000A/5A | 20 | 25 | 30 | |
4000A/5A | 20 | 25 | 30 | |
5000A/5A | 20 | 25 | 30 | |
TRDP-160*80 | 1000A/5A | 10 | 15 | 20 |
1500A/5A | 15 | 20 | 25 | |
2000a/5a | 15 | 20 | 25 | |
2500A/5A | 15 | 20 | 25 | |
3000A/5A | 20 | 25 | 30 | |
4000A/5A | 20 | 25 | 30 | |
5000A/5A | 20 | 25 | 30 |
البعد
حجم المنتج | Dimensions | حجم الثقب | |||
W | H | D | a | e | |
TRDP-30*20 | 90 | 114 | 40 | 22 | 32 |
TRDP-60*40 | 114 | 140 | 36 | 42 | 62 |
TRDP-80*50 | 122 | 160 | 40 | 52 | 82 |
TRDP-80*80 | 144 | 160 | 36 | 82 | 82 |
TRDP-100*50 | 144 | 190 | 48 | 52 | 102 |
TRDP-120*80 | 152 | 200 | 40 | 82 | 122 |
TRDP-140*60 | 164 | 234 | 52 | 62 | 142 |
TRDP-160*80 | 184 | 254 | 52 | 82 | 162 |
احتياطات التثبيت
قبل تثبيت المحول الحالي المفتوح ، يجب توصيله بمقياس كهربائي (أو جهاز قياس آخر) مرتين لضمان عدم فتح المحول الثانوي ؛
ضع جميع المحولات الحالية المفتوحة المتصلة بالأسلاك الثانوية في الموقع وانتظر التثبيت ؛
إذا كان بوسبر الأساسي في الموقع عبارة عن كابل ، فيمكن إجراء تثبيت الكذب ؛ إذا كان بوسبر الأساسي عبارة عن شريط نحاسي ، فإن العملية المباشرة تتطلب مستوى عالٍ نسبيًا من الكفاءة للمشغل ويتطلب تدابير حماية العزل الجيدة ؛
عند تثبيت المحول ، لا ينبغي أن تسقط الأشياء الخارجية مثل الشوائب والغبار في سطح القطع في قلب الحديد ، حتى لا تؤثر على أداء المحول.
