في الوقت نفسه ، يفي بمتطلبات الخصائص المتوازنة ، والإخراج الحالي غير المتوازن أفضل من 30MA و 10MA و 5MA. يتبنى المنتج تقنية المخاطية العالية ذات الجودة العالية والعملية المتقدمة ، والتي يمكن أن تلبي المتطلبات الفنية للدقيقات المختلفة مثل 0.2 و 0.5 و 1.0 ، ولديها موثوقية عالية. تلبي هذه السلسلة من المنتجات متطلبات GB 14287.2-2014 و GB 13955-2005.
ميزات المنتج
* وضع الإخراج المرن ، المقبس أو إخراج الرصاص ؛
* مجموعة متنوعة من خيارات قطر الثقب الأساسي ، قطر الفتحة من φ12mm إلى 260 مم ؛
* صب مع راتنج الايبوكسي ، استقرار جيد ؛
* اعتماد نفاذية مغناطيسية عالية النيكل الصلب أو النانوغرام المغناطيسي النانوي ، مع خطي جيد وحساسية عالية.
* خصائص التوازن الممتازة ، مع قدرة التداخل القوية المضادة للالكترومغناطيسية.
نطاق التطبيق
مناسب لحماية المحرك ، جهاز حماية التتابع الكهرومغناطيسي ، جهاز حماية الحواسيب الصغيرة ؛ كهربائي
مراقبة الحريق ، نظام تسرب الحرائق ، نظام التأريض الحالي المنخفض.
معلمات الأداء الكهربائي | التشغيل درجة حرارة | -40 ℃～+70 ℃ | الرطوبة النسبية | ≤90 ٪ |
مستوى الجهد | 0.4/0.66/0.72kV | النطاق الخطي | 5 ٪ ～ 120 ٪ | |
تصنيف المدخلات الحالية (AC) | 10MA ～ 5A | تردد العمل | 45 ～ 1250Hz | |
الإخراج المقدر (AC) | 0 ～ 1V أو 0 ～ 5MA | القوة المتوسطة: | 3000VAC/دقيقة | |
فئة الدقة | 0.5、1.0、2.0 | مقاومة العزل | ＞ 500 م أوم/500VDC | |
ميكانيكي معلمات الهيكل | مادة الصدفة | PBT/PC Plame Letrardant Grade 94- V0 | طريقة الإخراج | مقبس أو سلك غلاف محمي |
المواد الأساسية الحديدية | الصلب النيكل أو فائق microcrystalline | خطة البناء | براغي التثبيت قاعدة ثابتة | |
الختم والملء | راتنج الايبوكسي | البيئة متطلبات | قابل روهز |

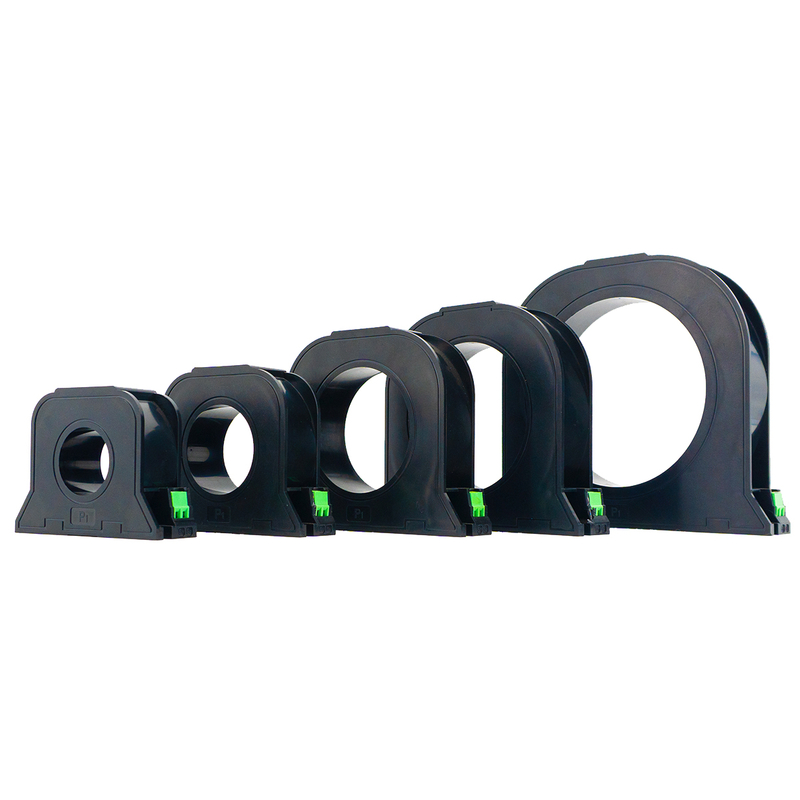

القيمة النموذجية للمنتجات الرئيسية
نموذج لا. | إدخال القيمة الحالية المقدرة AC | تصنيف تيار حراري مستمر AC | نسبة التحول الشائعة | فئة الدقة | الحمل الثانوي (أوم ) | الأبعاد （ مم ） | |
apertured | حجم آخر | ||||||
TR21125B | 10MA ～ 5A | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤200 | 25 | LWHJ-A1-A2 80-22-69.5-68- 5.2-8 |
TR21126B | 10MA ～ 5A | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 45 | LWHJ-A1-A2 120-33-101.5- 98-5.2-8.5 |
TR21127B | 10MA ～ 5A | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 55 | LWHJ-A1-A2 150-35-126- 126-5.2-12 |
TR2174B | 10MA ～ 5A | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 35 | LWHJ-A1-A2 100-30-90- 83.5-5.2-9.5 |

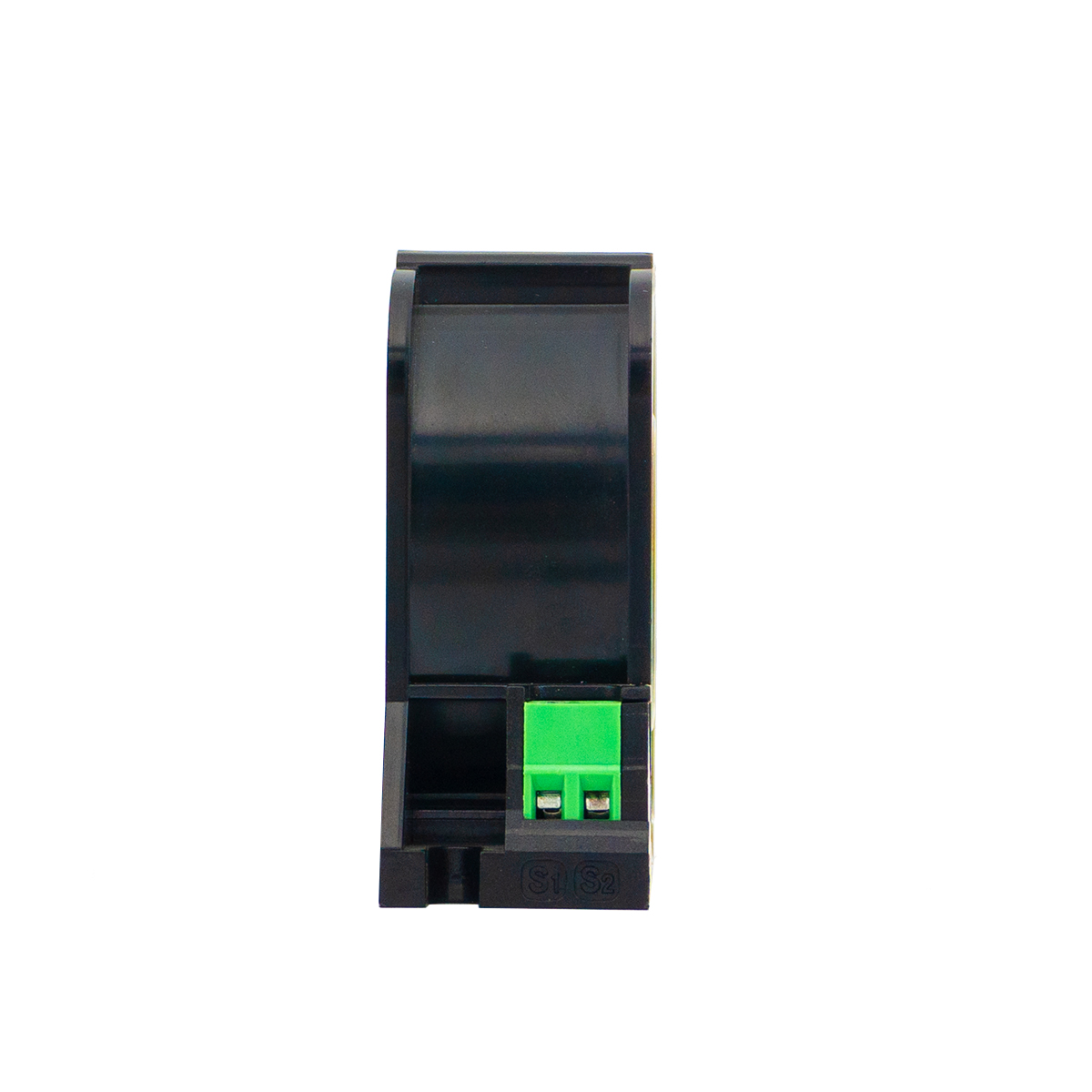

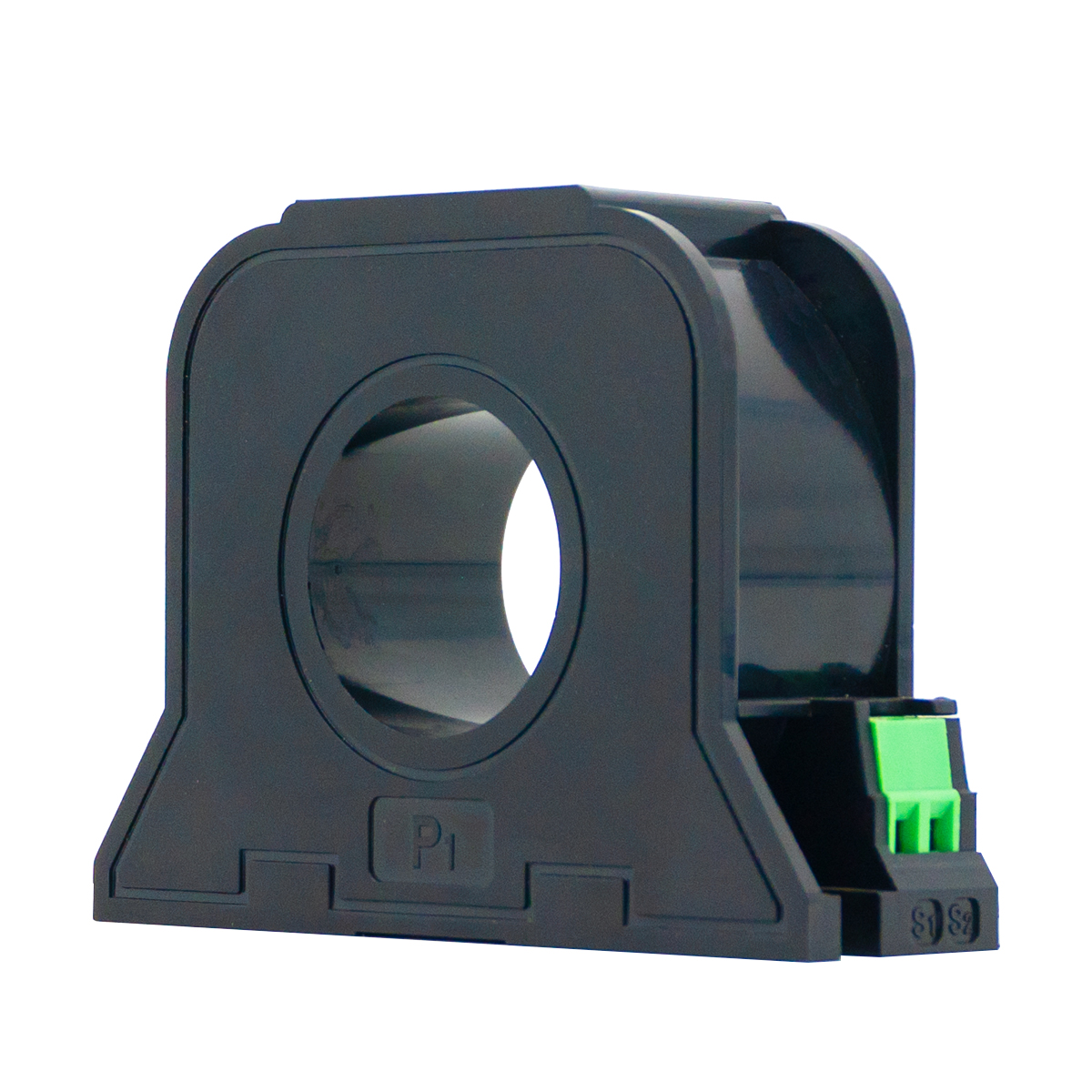

TR21313B | 10MA ～ 5A | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 32 | LWHJ-A1-A2 91-28-70-80- 5.5-7.5 |
TR21314B | 10MA ～ 5A | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 45 | LWHJ-A1-A2 104-28-83-93- 5.5-7.5 |

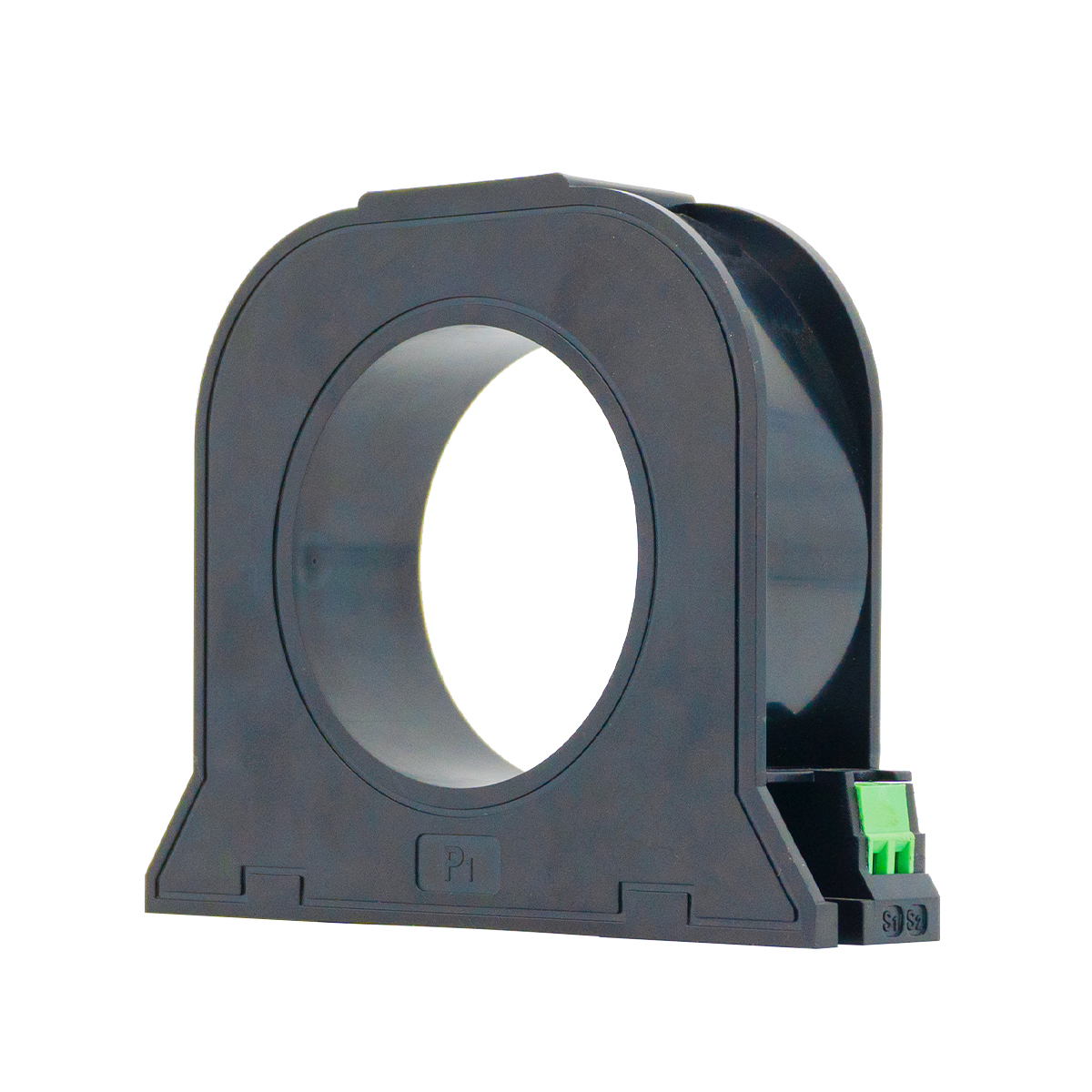

TR21315B | 10MA ～ 5A | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 65 | LWHJ-A1-A2 126-28-105- 115-5.5-7.5 |
TR21316B | 10MA ～ 5A | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 80 | LWHJ-A1-A2 143-28-122- 132-5.5-7.5 |

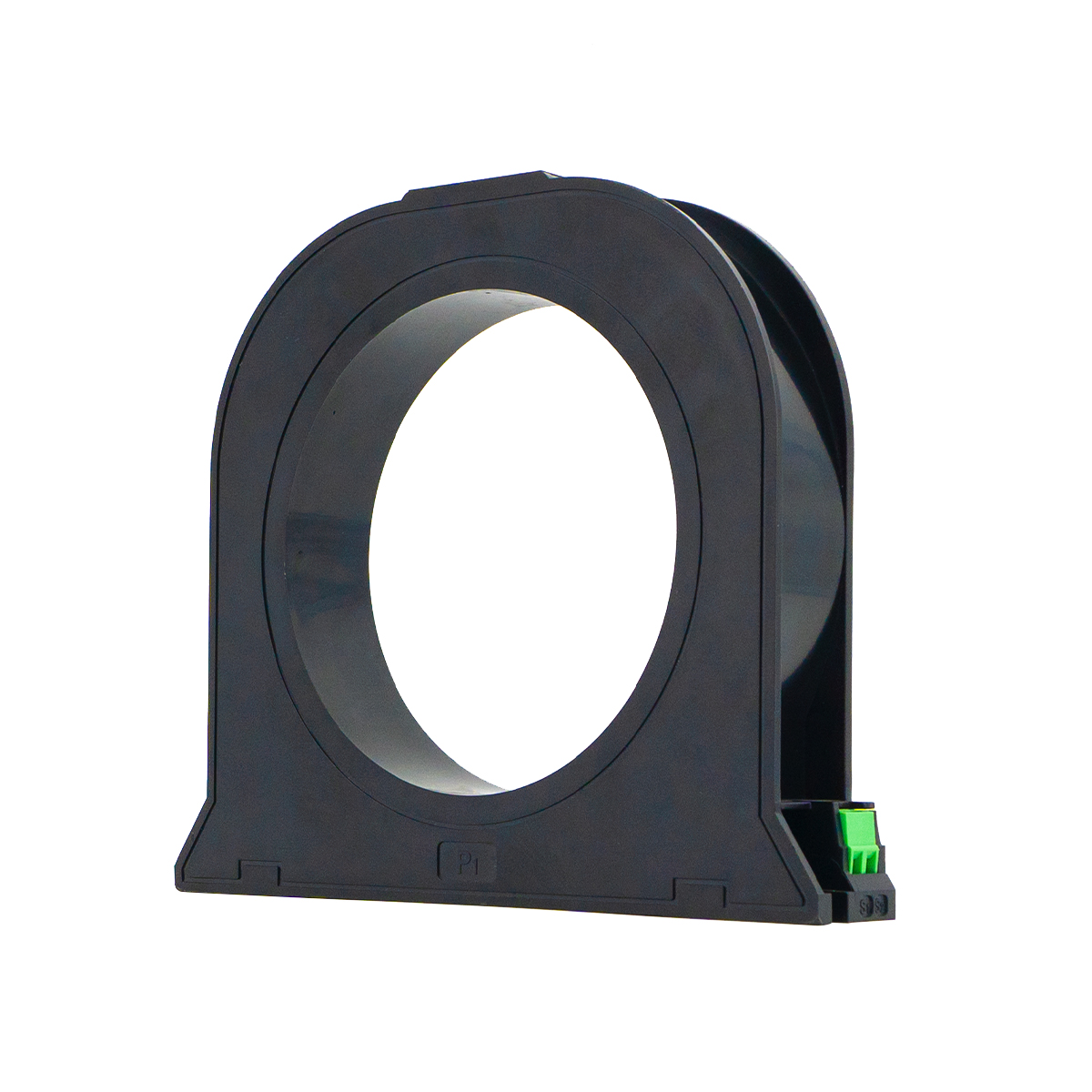

TR21317B | 10MA ～ 5A | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 105 | LWHJ-A1-A2 172-28-151- 161-5.5-7.5 |

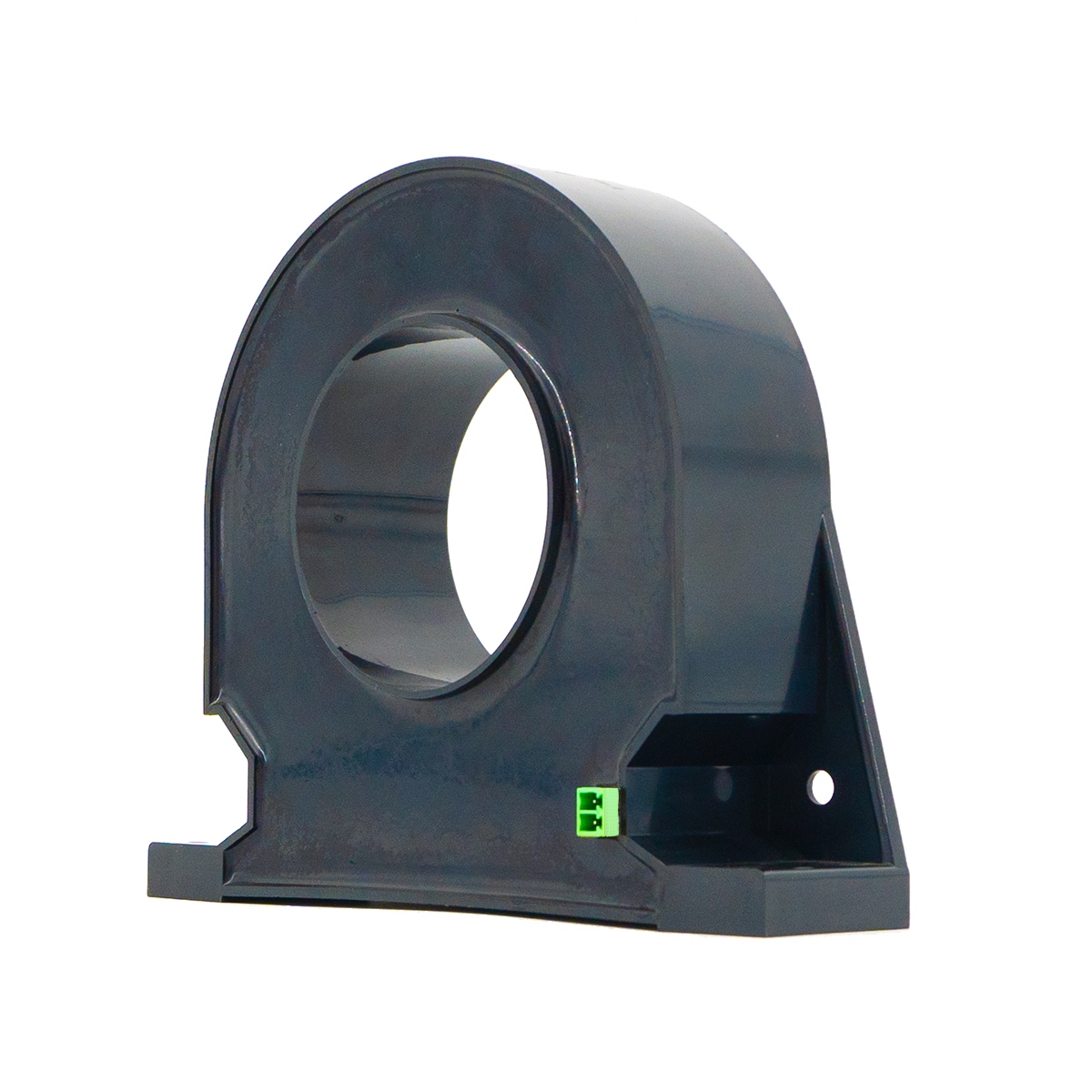

TR21117B | 10MA ～ 5A | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 72 | LWHJ-A1-A2 175-42-150- 150-6.2-13 |
مخطط هيكل المخطط التفصيلي (الوحدة: مم）
