جهاز استخلاص الطاقة المقطعية هو نوع جديد من أجهزة استخلاص الكهرباء الحثية التي تستخدم الطاقة الكهرومغناطيسية المستحثة حول خط نقل الجهد العالي للحصول على الطاقة الكهربائية. يستخدم الجهاز مبدأ الحث الكهرومغناطيسي، ويستخدم محول تيار لحث جهد التيار المتردد مباشرة من ناقل الجهد العالي، ثم يخضع للتصحيح والترشيح وتثبيت الجهد للحصول على جهد تيار مستمر ثابت وموثوق به، والذي يوفر مصدر طاقة ثابتًا للمعدات الكهربائية المثبتة في مكان قريب. يمكن أن يضمن إمداد الطاقة المستقر على المدى الطويل لمعدات التحميل. إنه مناسب كجهاز إمداد بالطاقة للكشف والمراقبة والفحص عبر الإنترنت ومكافحة السرقة وغيرها من المعدات الكهربائية على أسلاك النقل ذات الجهد العالي.

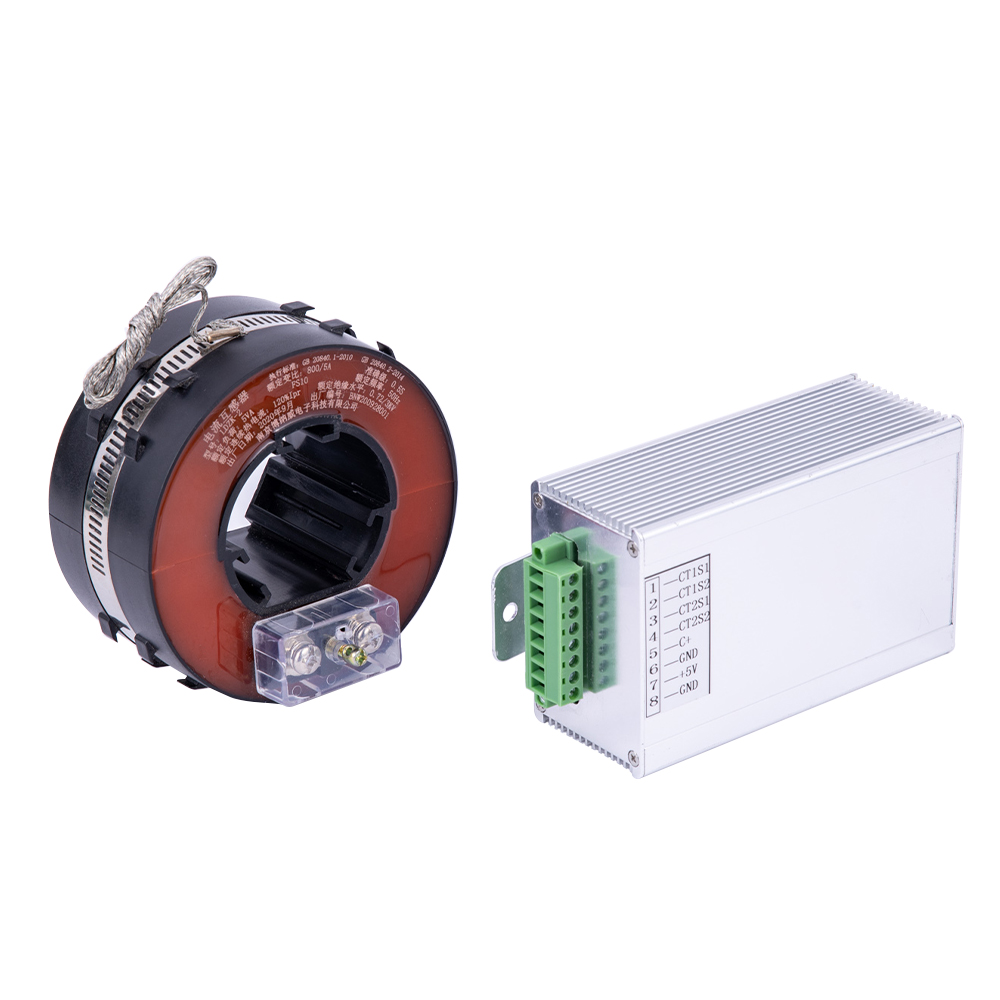

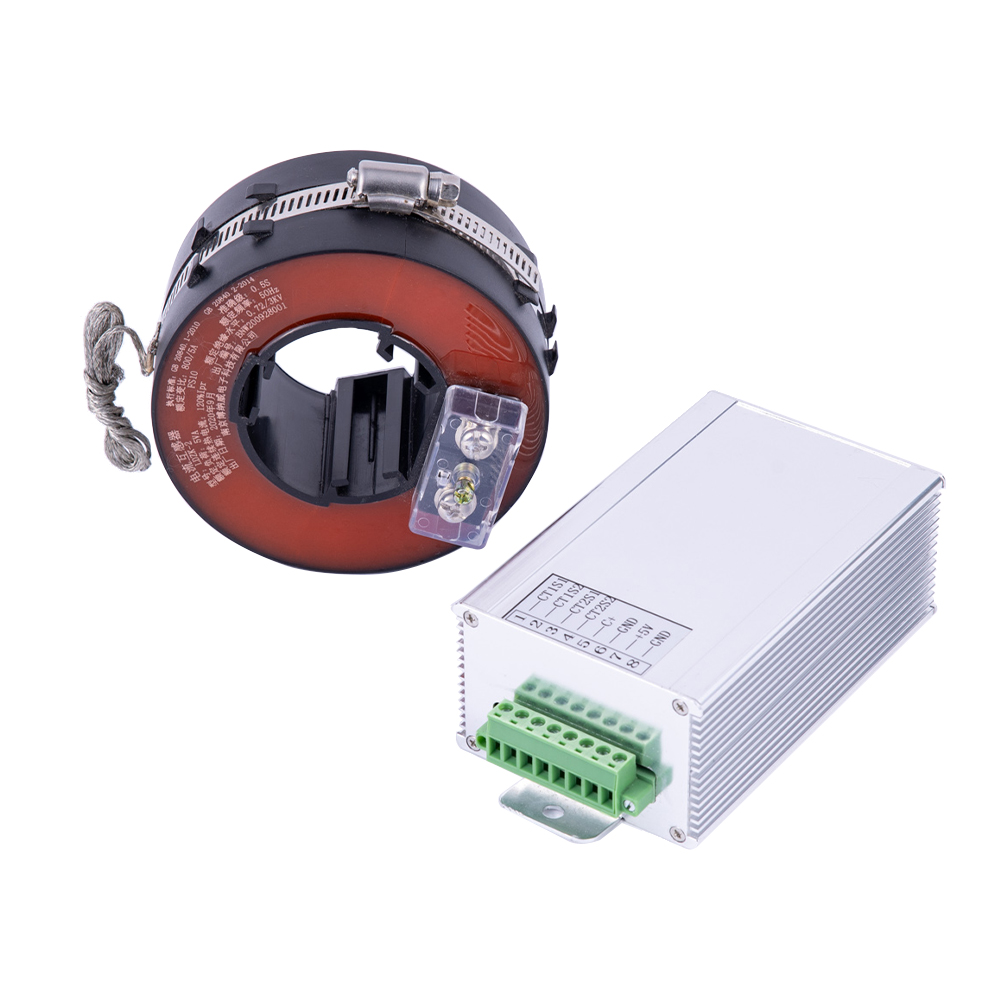

تم تصميم وإنتاج TRGK-300 من قبل شركتنا لتزويد الطاقة للكشف عبر الإنترنت والمراقبة والفحص ومكافحة السرقة والاتصالات وغيرها من المعدات الكهربائية على أسلاك نقل وتوزيع الجهد العالي. يشتمل الجهاز على محول طاقة من النوع المفتوح ووحدة طاقة طاقة وأسلاك توصيل داعمة.

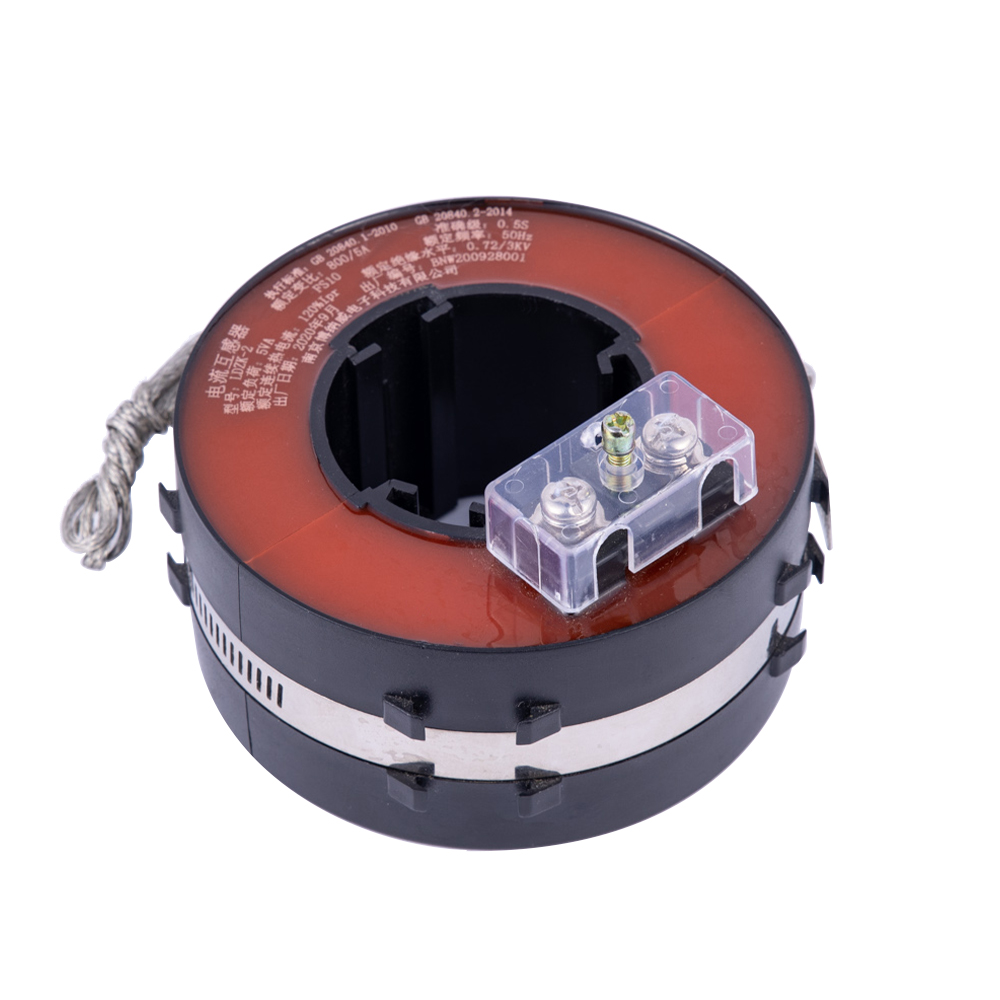

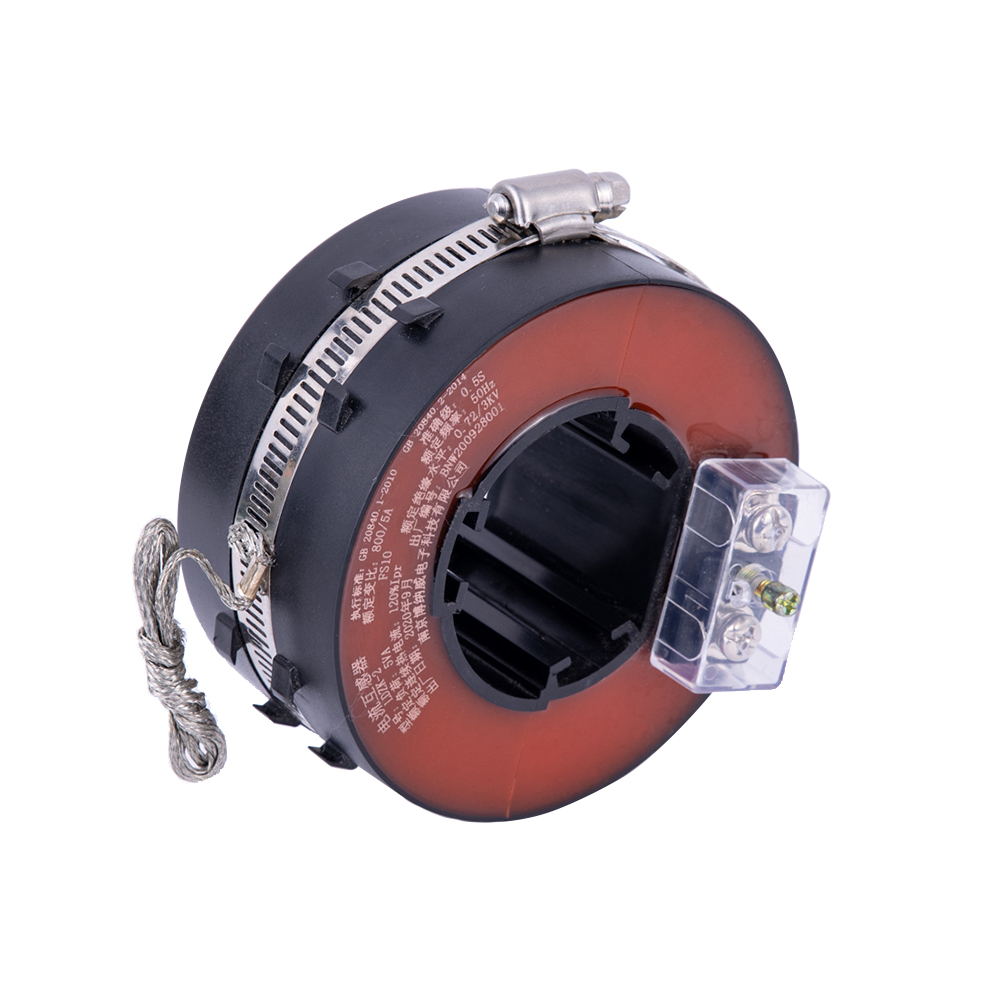

يعتمد محول الطاقة من النوع المفتوح صفائح فولاذية سيليكونية عالية الجودة مع نفاذية مغناطيسية عالية كمادة موصلة مغناطيسية، والتي تتميز بخصائص قلب الحديد القابل للقسمة وفقدان الدائرة المغناطيسية المنخفض. داخل الغلاف البلاستيكي المقاوم للهب، مقاوم للرطوبة، أداء مستقر ولا يحتاج إلى صيانة؛
تتميز وحدة الطاقة التي تجلب الطاقة بمزايا الإدخال المزدوج، الحجم الصغير، كفاءة التحويل العالية، الأداء المستقر، عزل الجوانب الأولية والثانوية، وقوة العزل العالية؛ المنتج يعتمد حزمة وحدات قذيفة معدنية، وهي مقاومة للغبار والرطوبة، ولها قدرة قوية ضد التدخل؛ تكون أطراف الإدخال والإخراج على شكل أطراف أسلاك لسهولة الاتصال؛ تتمتع شبكة المنتج بقدرة قوية على التكيف ويمكن أن تعمل في نطاق واسع من تدفق المدخلات؛ يحتوي هذا المنتج على وظائف حماية من ماس كهربائى والجهد الزائد وارتفاع درجة الحرارة.
معدات الطاقة التي يصعب الحصول على مصدر طاقة بالقرب من خطوط نقل الجهد العالي: أجهزة مراقبة مختلفة على خطوط كابلات الطاقة تحت الأرض، ومعدات مراقبة في خزائن الشبكة الحلقية، وما إلى ذلك.
المعلمات التقنية لمحولات التيار المنفصلة
| الموديل والمواصفات | LDZK-2 500A/1A | ||
|---|---|---|---|
| المدخلات المقدرة (AC) | 500 أ | ||
| نطاق القياس (AC) | 0-720A | ||
| تصنيف الانتاج الحالي (AC) | 1 أ | ||
| الحمل المقدر | 2.5 فولت أمبير | 5VA | 7.5 فولت أمبير |
| دقة | ± 0.5% | ± 1% | ±3% |
| تردد الطاقة يتحمل الجهد | بين الابتدائي والثانوي: AC2.5kV 1min | ||
| نطاق التردد | 50 هرتز-400 هرتز | ||
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية | ||
| درجة حرارة التخزين | -20 درجة مئوية ~ +50 درجة مئوية | ||
| وزن | حوالي 1.6 كجم | ||
المعلمات الفنية لوحدة إمداد الطاقة
| النموذج والمواصفات | 5D05 | 5D08 | 5D16 | 10D12 | 10د24 | 20D12 | |
|---|---|---|---|---|---|---|---|
| مخرج | تصنيف الناتج الجهد | 5 فولت | 8 فولت | 16 فولت | 12 فولت | 24 فولت | 12 فولت |
| قوة الحمل المقدرة | 5 واط | 10 واط | 20 واط | ||||
| دقة | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
| معدل التعديل الخطي | -- | -- | -- | -- | -- | -- | |
| تنظيم الحمل | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| مدخل | نطاق الإدخال الحالي | 0 ~ 1.8A | |||||
| نطاق التردد | 40 ~ 60 هرتز | ||||||
| حماية | حماية ماس كهربائى | يقوم وضع الحماية بإيقاف جهد الخرج ويسترد عافيته تلقائيًا بعد إزالة العطل | |||||
| أكثر من حماية درجة الحرارة | يقوم وضع الحماية بإيقاف جهد الخرج ويسترد عافيته تلقائيًا بعد إزالة العطل | ||||||
| بيئة | درجة حرارة التشغيل | -20~+50 درجة مئوية | |||||
| رطوبة التشغيل | 10 ~ 95% ر | ||||||
| درجة حرارة التخزين والرطوبة | -40~+70 درجة مئوية | ||||||
| انحراف درجة الحرارة | ±0.03%/درجة مئوية | ||||||
| السلامة ومقاومة التأثير | مقاومة الضغط | الإدخال إلى شل 1.5KVAC | الإخراج إلى شل 1.5KVAC | الإدخال إلى الإخراج 1.5KVAC | |||
| العزل | الإدخال/الإخراج إلى الغلاف> 200 ميجا أوم | ||||||
| صدمة المقاومة الحالية | > 20KA/ثانية | ||||||

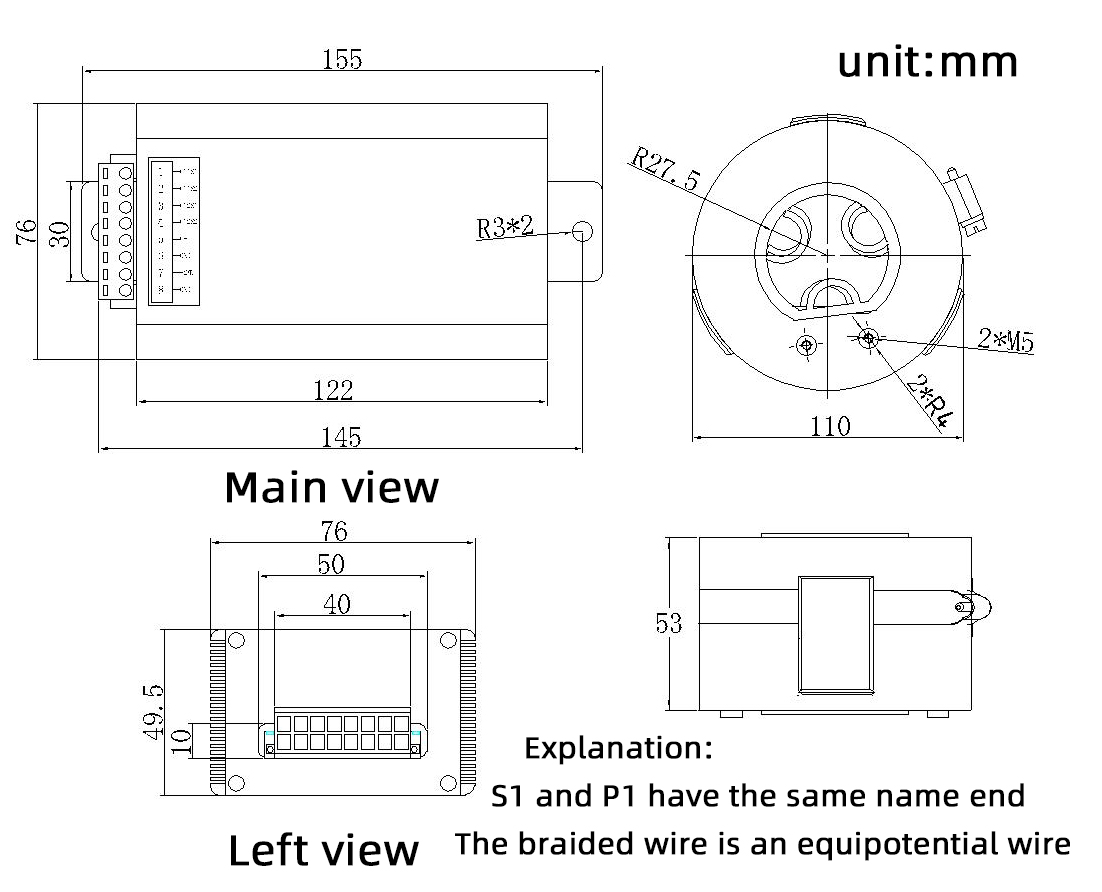

| آحرون | Dimensions | 155*76*49.5 | |||||
| وزن | 380 جرام | ||||||
| التعبئة والتغليف | صندوق تعبئة 355*355*250، 30 قطعة/ctn | ||||||
ملاحظات: 1. يتم قياس جميع المعلمات تحت ظروف الإدخال والحمل المقدرة، ودرجة الحرارة المحيطة 25 درجة مئوية، والرطوبة 70٪. | |||||||
ملحوظة: عندما تتجاوز درجة الحرارة المحيطة 55 درجة مئوية، يجب اعتماد طرق التبريد القسري مثل تبريد الهواء أو تبديد الحرارة لضمان عدم تجاوز درجة حرارة علبة الوحدة 85 درجة مئوية
معلمات اختبار الأداء العام
| خذ الطاقة CT بدءا من البيانات الحالية | ||
|---|---|---|
| الطاقة (ث) | الجهد (الخامس) تيار مستمر | تيار البدء (أ) |
| 0 | 16 | ≥10 |
| 1 | 16 | ≥18 |
| 2 | 16 | ≥24 |
| 3 | 16 | ≥30 |
| 4 | 16 | ≥38 |
| 5 | 16 | ≥40 |
| 6 | 16 | ≥47 |

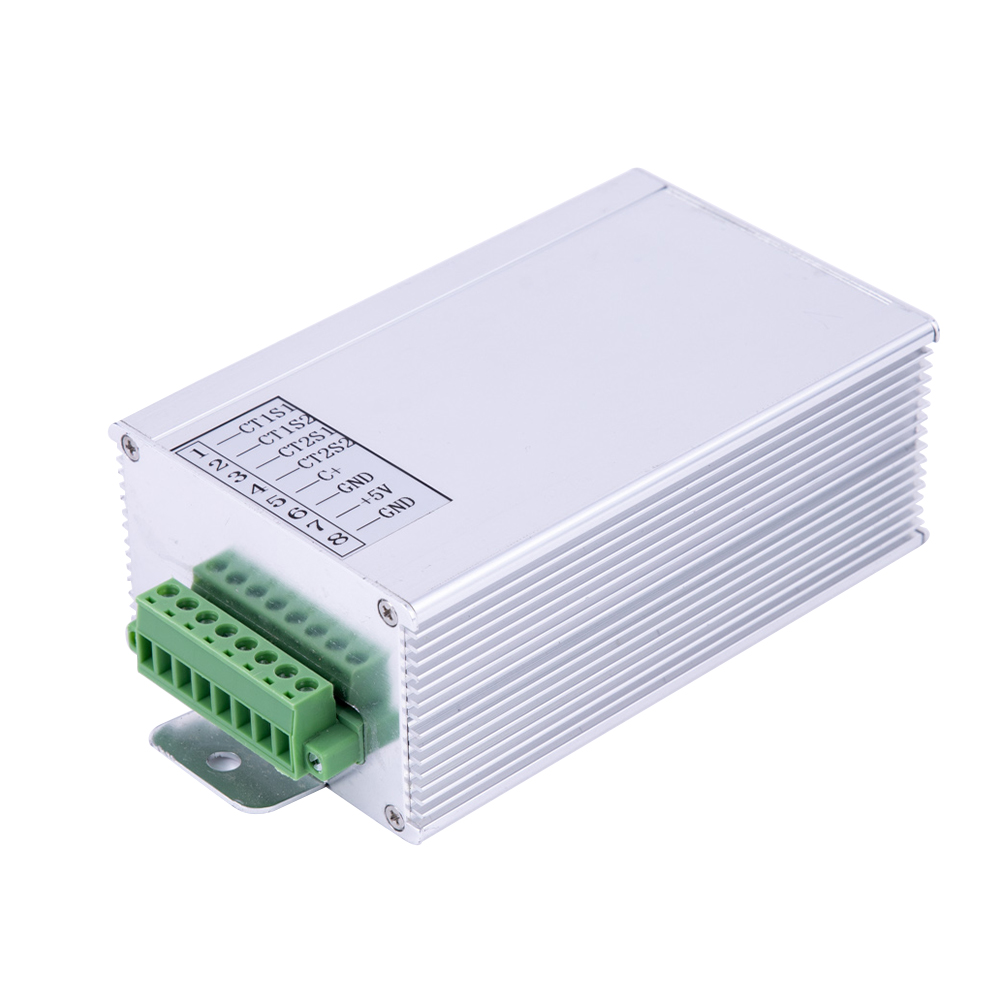

تعريف المقبس
| رقم المقبس | اسم المقبس | تعريف المقبس |
|---|---|---|
| 1 | CT1S1 | الطريق الأول لأخذ الكهرباء من محطة CT S1 |
| 2 | CT1S2 | الطريق الأول لأخذ الكهرباء من محطة CT S2 |
| 3 | CT2S1 | الطريق الثاني لأخذ الكهرباء من محطة CT S1 |
| 4 | CT2S1 | الطريق الثاني لأخذ الكهرباء من محطة CT S2 |
| 5 | ج+ | محطة إيجابية للمكثف |
| 6 | GND | المحطة الأرضية |
| 7 | +16 فولت | محطة الإخراج الإيجابية |
| 8 | GND | المحطة الأرضية |
مخطط مبدأ العمل
عندما يتم تثبيت المحول على الخط، يجب تثبيت الحلقة الحلقية بثبات لتجنب اهتزاز المحول.
يرجى توصيل الكابل بشكل صحيح وفقًا لتعريف المحطة. لا تقم بتوصيل الكابل بشكل غير صحيح، وإلا فسوف يتلف مصدر الطاقة بشكل دائم.
يجب أن يكون مبيت وحدة الطاقة متصلاً بالأرض بشكل موثوق لزيادة القدرة على مقاومة التداخل.
