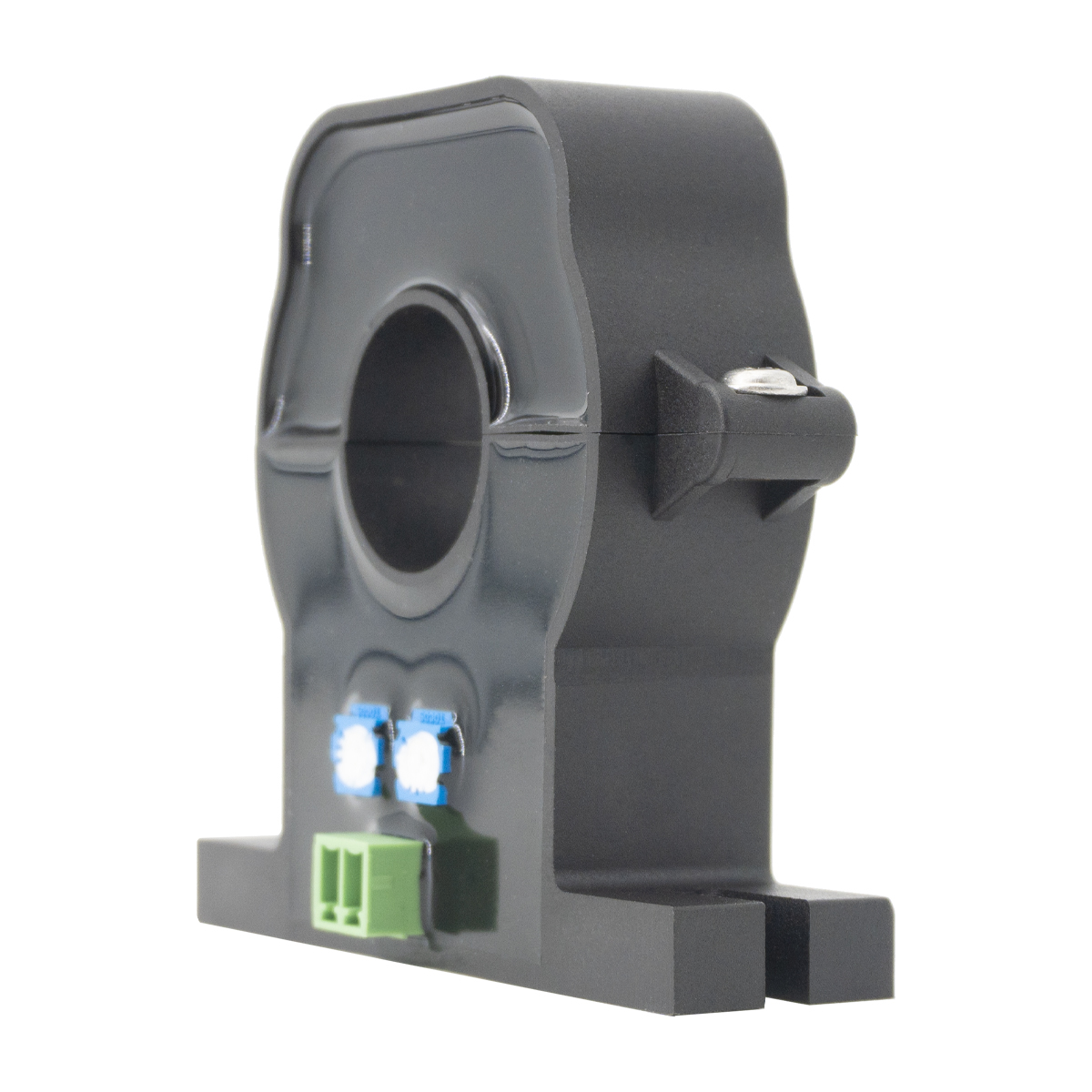

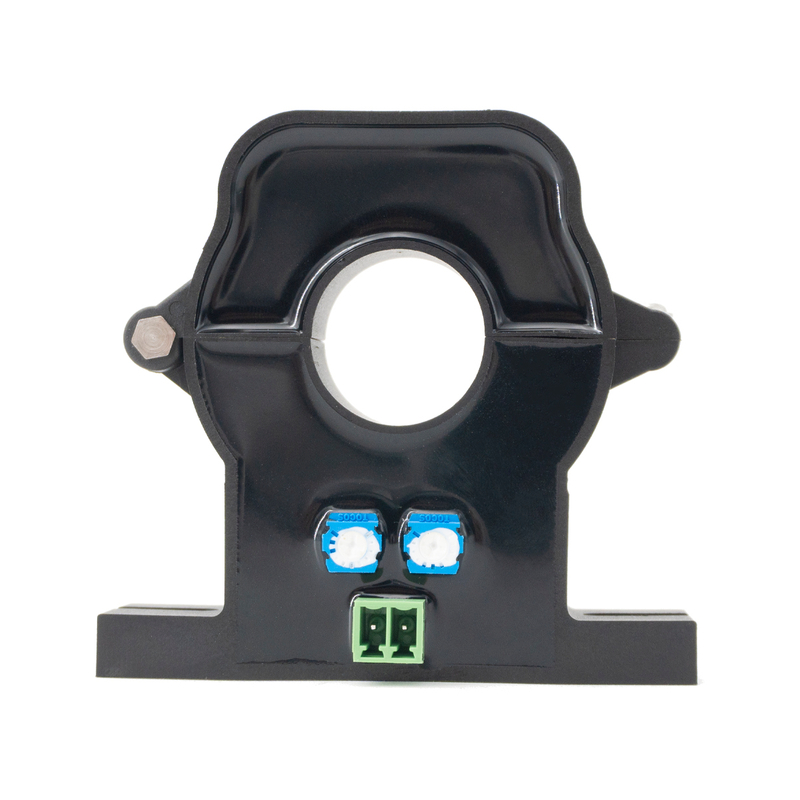

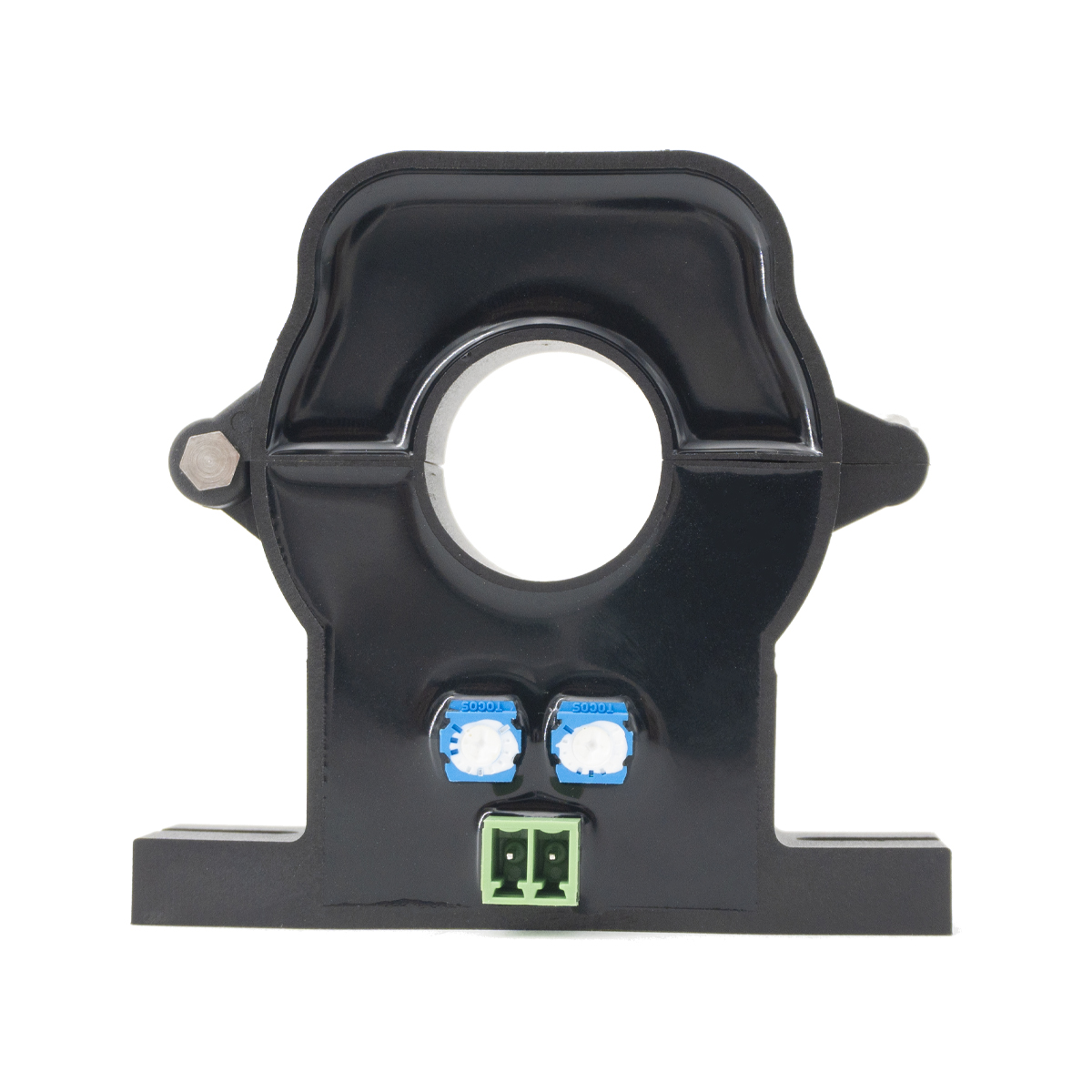

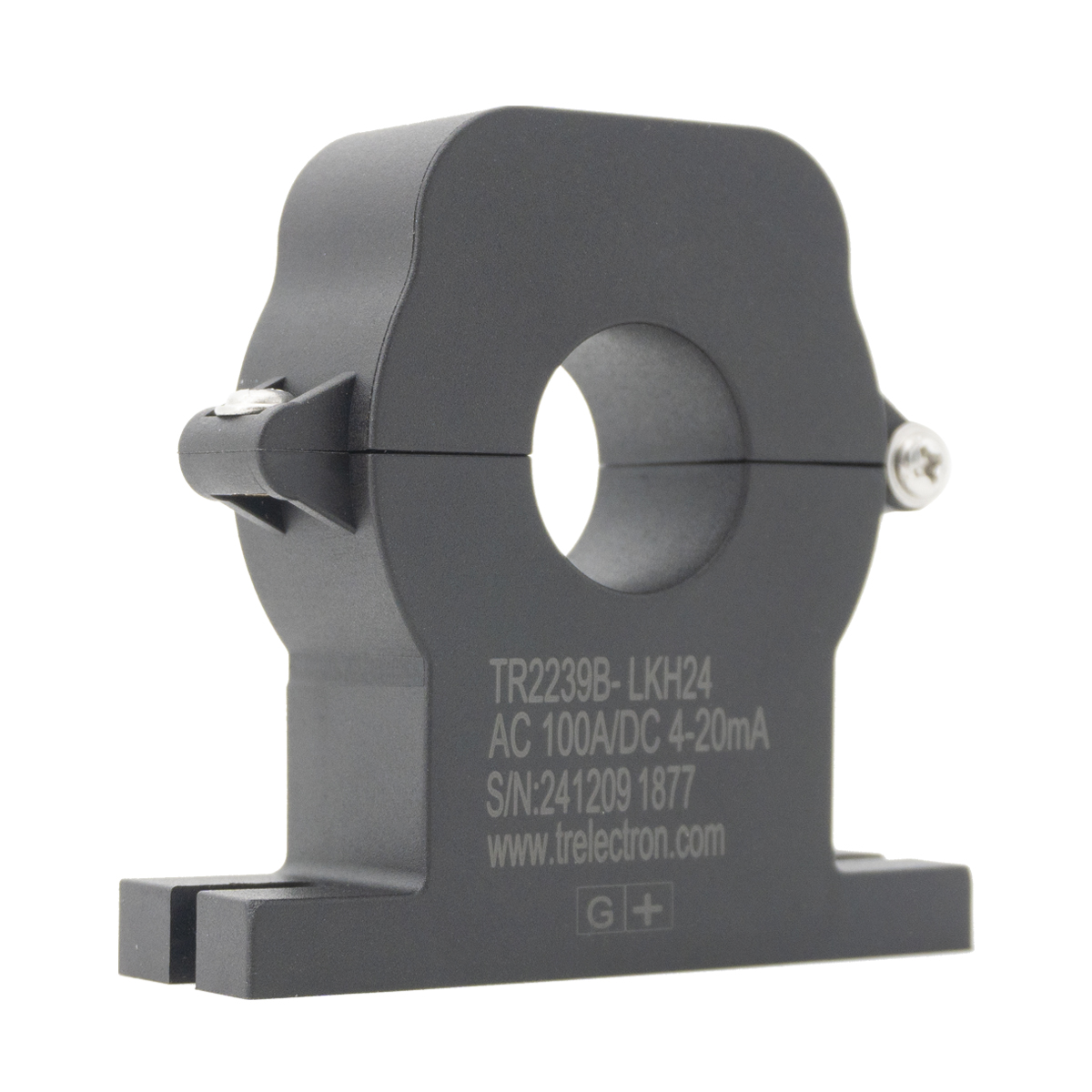

تقسيم Core Hall Current Sensor لإدارة الطاقة AC 50A DC 4 ~ 20MA

يستخدم هذا المنتج تقنية الكشف عن قاعة القياس المباشر. عندما يتدفق التيار الأساسي عبر المستشعر ، يتم إنشاء التدفق المغناطيسي المقابل في الدائرة المغناطيسية المصممة المحسنة. يستشعر عنصر القاعة بدقة المجال المغناطيسي ويؤدي إلى جهد قاعة خام نسبي. يتم تضخيم هذه الإشارة ومعالجتها بواسطة مكبر للصوت الدقيق (بما في ذلك تعويض درجة الحرارة اللازمة ، وما إلى ذلك) ، وإشارة جهد الخرج النهائية مستقرة وموثوقة وخطية للغاية ، مما يعكس التغيرات في الوقت الفعلي في التيار الأساسي.
توافر الحالة:
رسالتك سلة الاستفسارات

  • TR2239B-LKH24 AC 50A DC 4 ~ 20MA

  • TR

نظرة عامة على المنتج


تلعب أجهزة استشعار القاعة الحالية دورًا حاسمًا في إدارة الطاقة من خلال قياس التدفق الحالي ومراقبة التدفق الحالي بدقة. أنها تضمن إنتاج الطاقة المستقرة ، وتحسين كفاءة الطاقة ، ومنع التحميل الزائد. في إدارة البطاريات ، يقومون بحماية من الإفراط في التفريغ. في التحكم في المحرك ، فإنها تسهل التنظيم الحالي الدقيق ، وتعزيز أداء المحرك والموثوقية.


ميزات المنتج


*  يقيس AC ، DC  والإشارات النبضية

*  دقة ممتازة ،  خطي جيد

*  مقاومة قوية للتداخل الخارجي ، نسبة رفض الوضع الشائعة العالية

*  انجراف درجة الحرارة المنخفضة ، استهلاك منخفض للطاقة ، نطاق تردد واسع

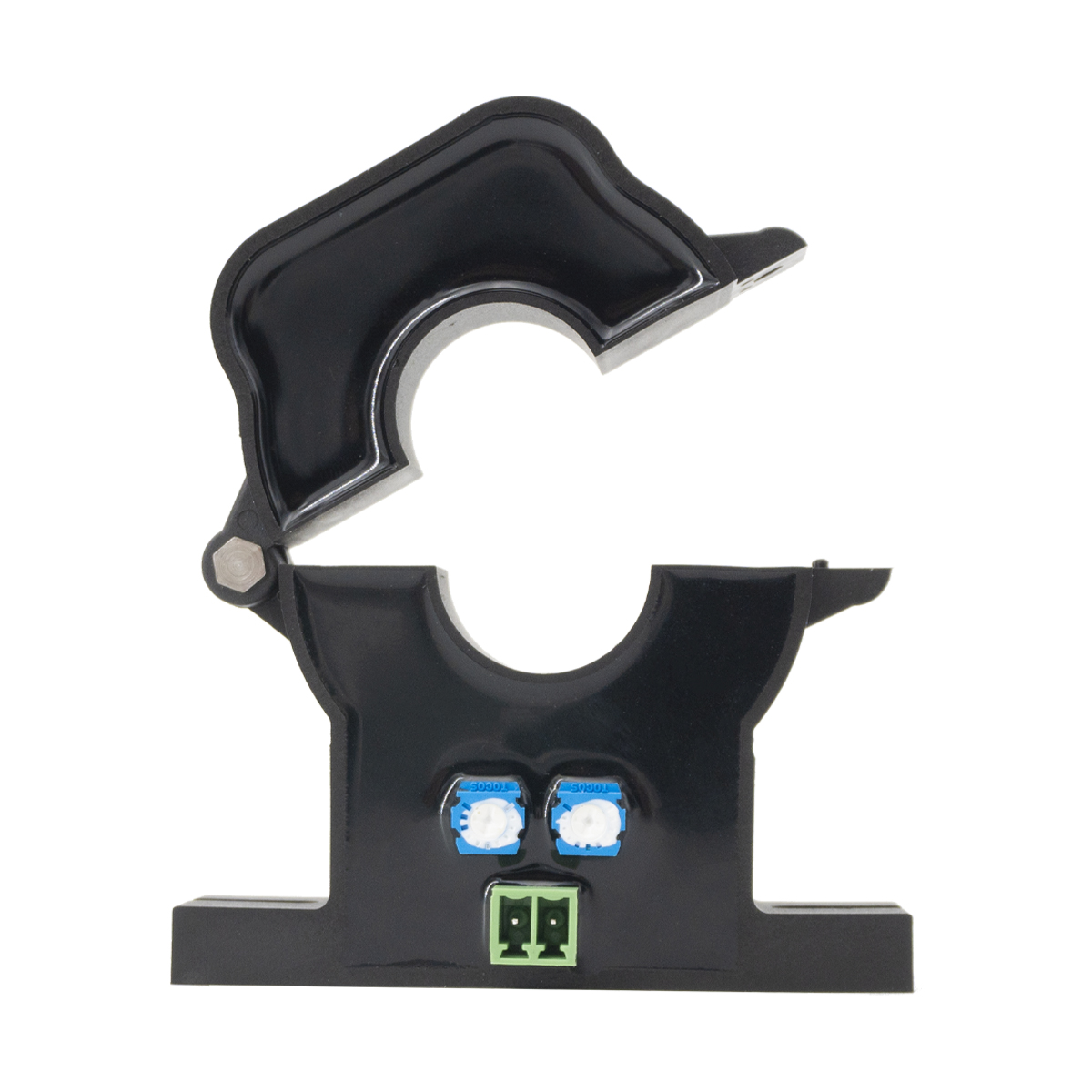

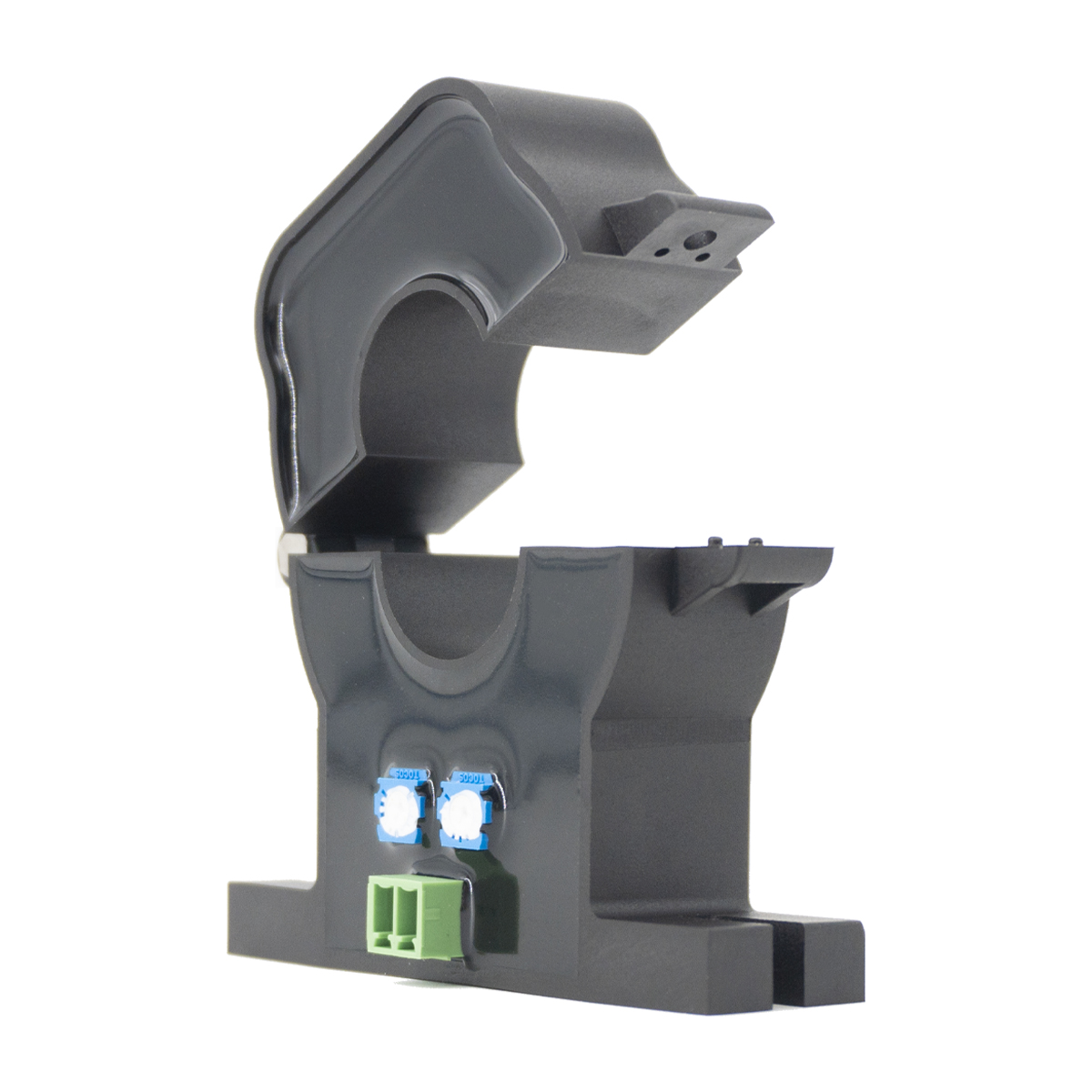

*  بنية الانقسام ، سهلة التثبيت


طلب


*  تنظيم سرعة تحويل تردد AC

*  جر محرك المؤازرة

*  إمدادات الطاقة غير المنقطعة (UPS)

*  آلة اللحام ، مزود طاقة البطارية



厂区图

证书 1

البيانات الكهربائية TR2239B-LKH24
@TA = 25 ℃ ، ما لم ينص على خلاف ذلك
يكتب
TR2239B-LKH24
أنا pn
المدخلات المقدرة
50A AC
100A AC
300A AC
أنا PM
مقياس المدى
55A AC
110A AC
330A AC
الخامس ​
تصنيف الإخراج الحالي
4 ~ 20MA
الخامس ج
مزود الطاقة
+24V DC （± 5 ٪）
أنا س
تعويض التيار
≤4 ± 0.1ma
εl
الخطي
≤1 ٪ fs
X
دقة عامة
± 1 ٪ fs
BW
التردد النطاق الترددي -3DB
20 هرتز-6 كيلو هرتز
DI/DT يتبع بدقة
> 1A/MS
v o
صفر إزاحة التيار
≤4 ± 0.1ma
ر ​
وقت الاستجابة
＜ 200Ω
ص م
تحميل المقاومة
≤250Ω
الخامس د
الجهد العزلة
50 هرتز ， 1 دقيقة ， 3kV
أنا ​
تعويض الانجراف الحالي
≤0.005ma/℃
أنا خارج
انجراف درجة الحرارة الحالية السعة
≤0.01ma/℃
ر ​
درجة حرارة التشغيل المحيطة
-40 ～+85 ℃
أنا ج
الاستهلاك الحالي
≤30MA+هو
ر ​
درجة حرارة التخزين المحيطة
-40 ～+95 ℃
W
كتلة
≈80g

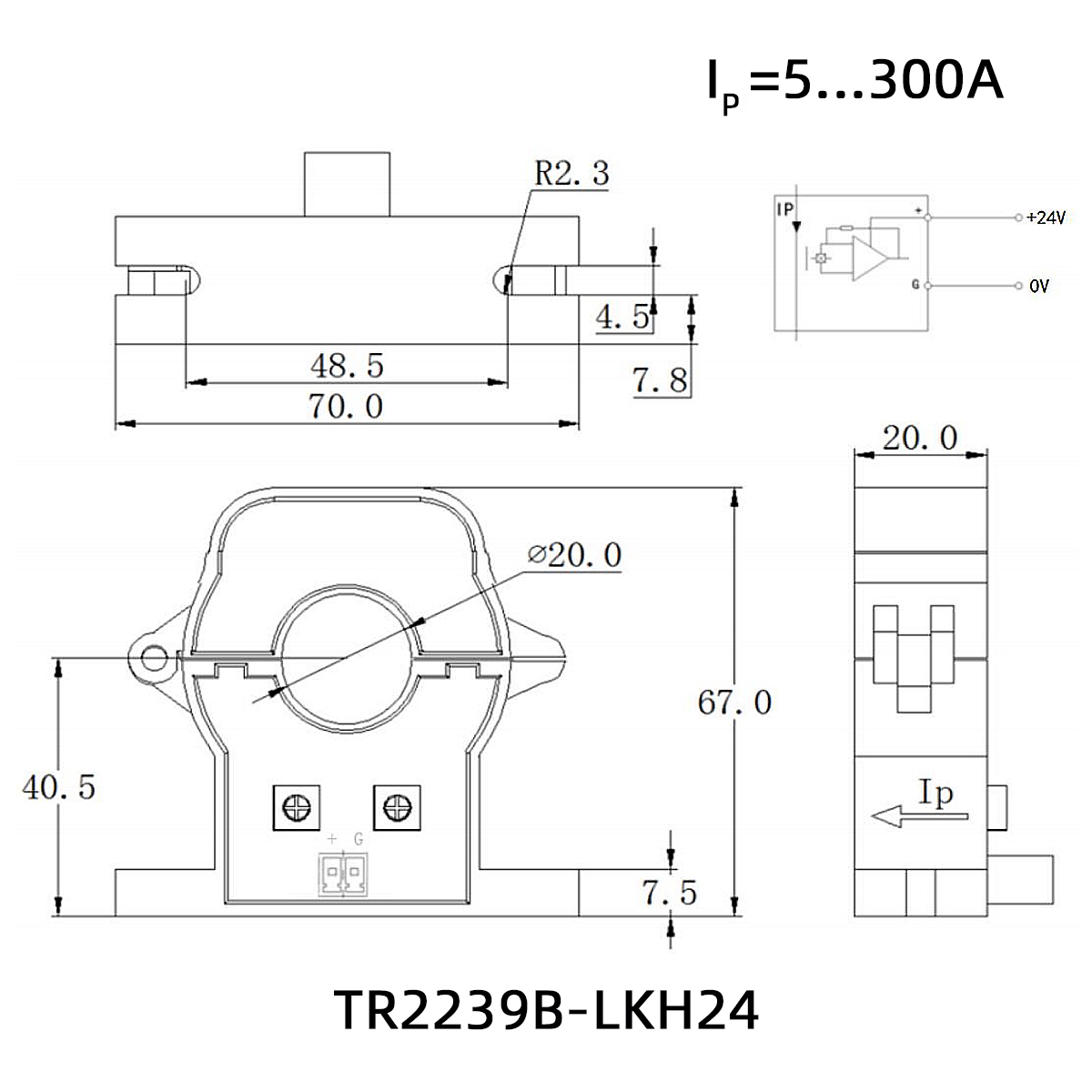

الهيكل والبعد

000

ملاحظات

قد تؤدي الأسلاك الخاطئة إلى تلف المستشعر. Vout إيجابية عندما يتدفق IP في اتجاه السهم. يجب ألا تتجاوز درجة حرارة بوسبر الأولية 130 درجة مئوية
