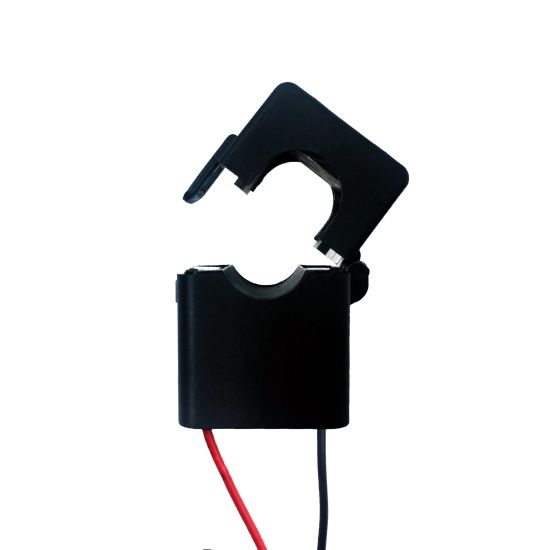

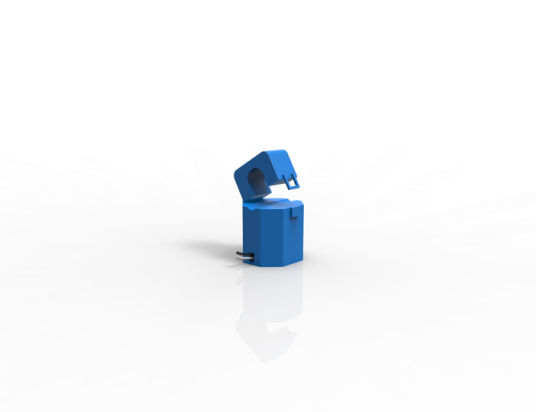

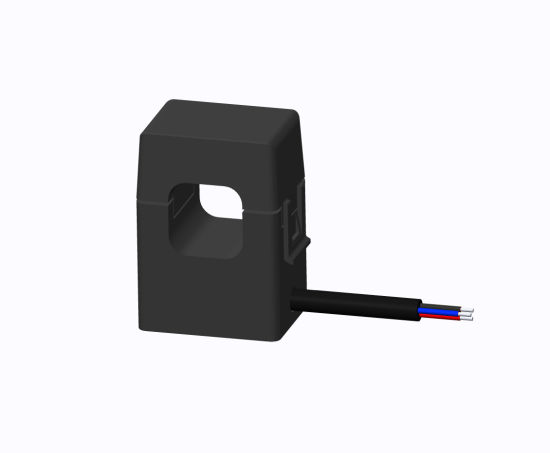

المحول الحالي المقسم هو نوع متخصص من المحولات الحالية المصممة للتطبيقات حيث يكون التثبيت السهل التثبيت وإعادة التعديل التحديثي مطلوبًا. على عكس نماذج المحولات الحالية التقليدية مع مسار مغناطيسي صلب ، يمكن فتح CT الأساسي المقسم والتشابك حول موصل موجود دون فصله. وهذا يجعلها عملية للغاية لمراقبة الطاقة وتحليل جودة الطاقة والمرحلات الوقائية في كل من النظم الصناعية والتجارية.
تعمل CT COR CT على نفس المبدأ الكهرومغناطيسي مثل المحولات الحالية التقليدية ، ولكن مع مرونة ميكانيكية إضافية. عند بالتناوب مع التدفقات الحالية عبر موصل ، فإنه يولد مجالًا مغناطيسيًا حوله. يلتقط النواة المغناطيسية من CT هذا التدفق ، مما يؤدي إلى حدوث تيار نسبي في اللف الثانوي. يتم تقليص هذا التيار المستحث وفقًا لنسبة التصوير المقطعي ، مما يتيح القياس الآمن بالمتر والأجهزة الواقية.
في تصميم أساسي مقسم ، يتم تقسيم النواة المغناطيسية إلى نصفين مع آلية مفصلية أو مزلاج. عند إغلاقه حول الموصل ، يشكل الجزءان مسارًا مغناطيسيًا مستمرًا ، مما يضمن ارتباط تدفق دقيق. غالبًا ما تتضمن CTS COR CT المتقدمة مواد دقيقة لتقليل الأخطاء من فجوة الهواء الصغيرة في مفصل الانقسام.
التثبيت غير التداخل
في العديد من الأنظمة الكهربائية الحالية ، مما يؤدي إلى إيقاف تشغيل الطاقة لتثبيت محول تيار أساسي مكلف ومدمر. تقسيم CTS CTS القضاء على هذه المشكلة من خلال السماح بالتثبيت دون فصل الموصلات.
يقلل التكلفة والكفاءة الزمنية
السهلة من تكاليف العمالة والتعطل ، مما يجعلها مثالية لإعادة تحديث أنظمة مراقبة الطاقة في المباني التجارية أو المصانع.
تتيح إدارة الطاقة القابلة للتطوير
تقسيم CTS CTS المراقبة في الوقت الفعلي للاستهلاك الحالي والتوافقيات وملفات تعريف التحميل. تدعم هذه البيانات برامج كفاءة الطاقة والامتثال لأهداف الاستدامة.
حماية النظام وسلامة النظام
عن طريق قياس بدقة ، تقسيم CTS CTS FEAD مرحلات الحماية والمترات مع بيانات موثوقة. في أنظمة الجهد المنخفض ، يمكن تطبيق محول تيار LV لتوفير مراقبة دقيقة ، ومنع التحميل الزائد وفشل المعدات.
المرونة في الشبكات الذكية
مع تحرك المرافق والصناعات نحو المراقبة الرقمية ، توفر CTS Cors قابلية التوسع اللازمة لنشر المستشعرات عبر البنية التحتية الحالية دون تعديلات كبيرة.
الحالة 1: طاقة المباني التجارية التي تراقب
مجمع مكتب كبير سعى إلى تقليل تكاليف الطاقة وتحسين موازنة التحميل. إن تثبيت وحدات المحولات الحالية التقليدية سيتطلب إيقاف الطاقة ، والتي كانت غير عملية خلال ساعات العمل. بدلاً من ذلك ، تم تثبيت CTS CORL حول المغذيات واللوحات الفرعية دون انقطاع. تم دمج البيانات التي تم جمعها في نظام إدارة المباني ، مما يتيح للمشغل خفض استهلاك الطاقة بنسبة 15 ٪.
الحالة 2: حماية المصنع الصناعية مرفق
صناعي باستخدام آلات ثقيلة واجهت فشل معدات متكررة بسبب الأحمال الزائدة غير المكتشفة. قام المهندسون بتركيب CTS CORL على المحركات الحرجة ومغذيات التوزيع. قدمت CTS البيانات الحالية إلى مرحلات الحماية ، والتي تعثرت بسرعة خلال ظروف غير طبيعية. نتيجة لذلك ، تم تخفيض وقت التوقف بنسبة 20 ٪ ، وتحسن متوسط العمر المتوقع للمعدات.
الحالة 3: تكامل الطاقة المتجددة
في مشروع مزرعة الطاقة الشمسية ، يحتاج المشغلون لمراقبة مخرجات العاكس وتيارات حقن الشبكة. تم اختيار CTS Core Cors لأنها سمحت بتركيب سريع على مغذيات متعددة دون فصل النظام. ساعدت القياسات الحالية الدقيقة ، القابلة للمقارنة في الأداء مع محول تيار LV ، المزرعة على الامتثال لوائح المنفعة وتحسين تحليل إخراج الطاقة.
تجمع المحولات الحالية Core Core بين دقة المحولات الحالية التقليدية مع مرونة التصميمات المشبك. يتم استخدامها على نطاق واسع في مراقبة الطاقة ، والحماية ، وتطبيقات الشبكة الذكية لأنها تحل المشكلات الرئيسية مثل التثبيت المتطفلة ، والتوقف ، وقابلية التوسع. تُظهر دراسات الحالة في العالم الحقيقي فعاليتها في تقليل تكاليف الطاقة وحماية المعدات وتمكين التكامل المتجدد.
مع استمرار تطور أنظمة الطاقة ، ستلعب CTS Core Cors دورًا متزايدًا الأهمية في إعادة التعديل التحديثية لإرهاق البنية التحتية القديمة ، ودعم مبادرات كفاءة الطاقة ، وتمكين شبكات كهربائية أكثر ذكاءً وأكثر أمانًا وأكثر استدامة.
القياس حلقة الاستحواذ على المعلمة الكهربائية.
| يكتب | نسبة | القياس | الحماية | تردد Operatign (HZ) | |||
| التيار الأساسي للمدخلات المقدرة (أ) | دقة | خطأ في المرحلة خطأ | الحد الأقصى الحالي الحالي (أ) | دقة | |||

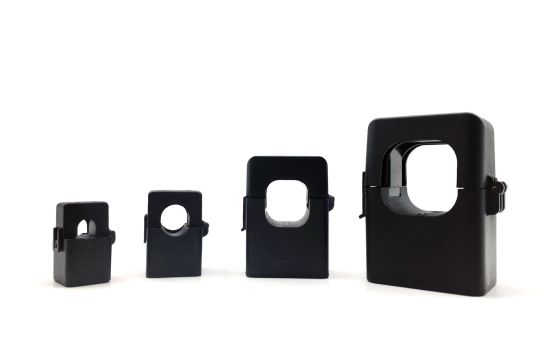

| FK-10 | 1000: 1 | 5،10،20،32،50،75 | 0.5 | ≤30 ' | 300 | 5p | 50 |
| FK-16 | 2000: 1 | 50،100،150 | 0.5 | ≤30 ' | 1000 | 5p | 50 |
| FK-24 | 2500: 1 | 100،150،200،250 | 0.5 | ≤30 ' | 2000 | 5p | 50 |
| FK-36 | 3000: 1 | 200،300،400،500 | 0.5 | ≤30 ' | 4000 | 5p | 50 |
