شنغهاي، الصين
300000
T / T ، ويسترن يونيون ، باي بال
سلسلة TR21 AH
ورق عازل
النوع النشط
نوع المرحلة الواحدة
النوع الكهرومغناطيسي
TR
الصناديق القياسية
308 * 62 * 210.5
الصين
850450
مراقبة إلكترونية
محول الحالي
غير مرتبطة
داخلي
الحماية والقياس
طبقة واحدة ونوع الجرح بإحكام

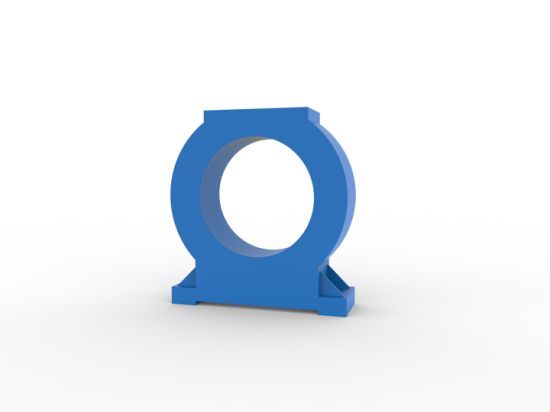

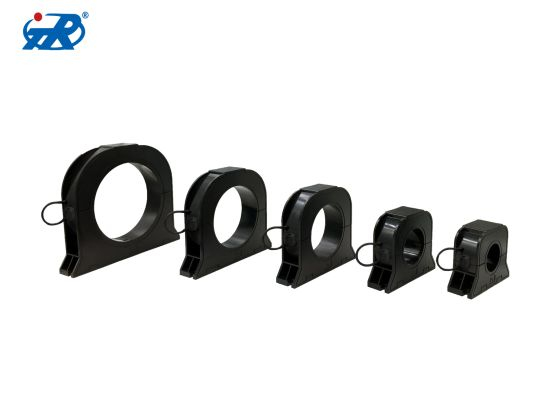

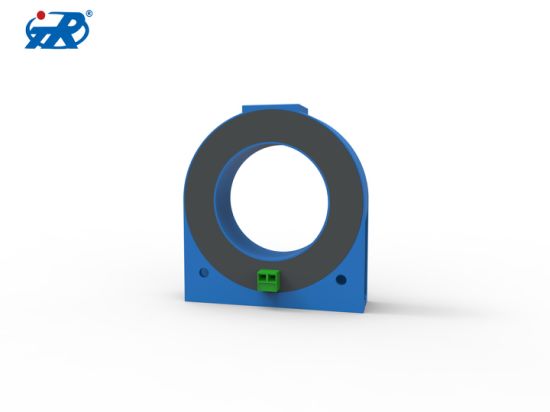

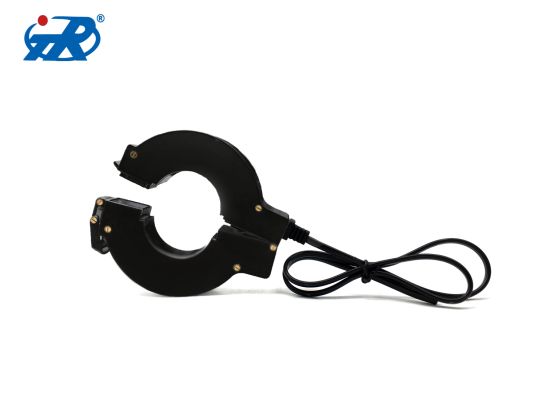

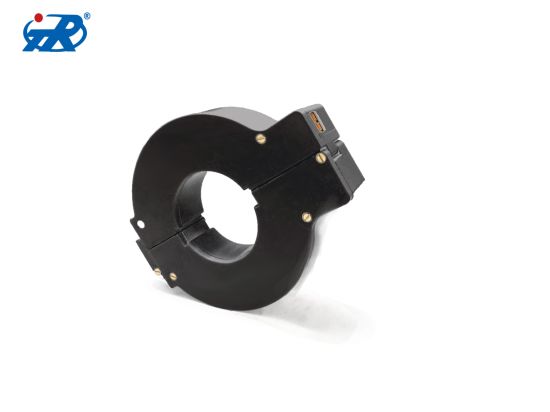

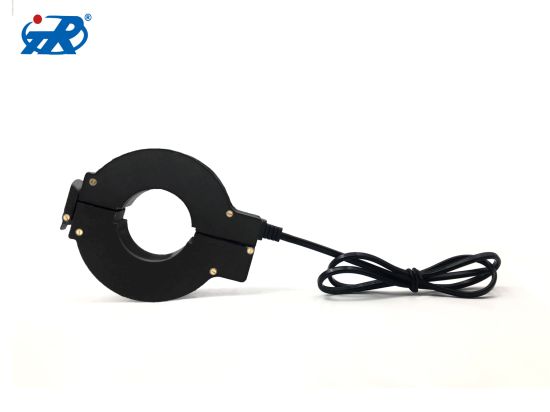

تم تصميم محول التيار المتبقي من سلسلة TR21 (تسلسل صفري) للحصول على إشارة التيار المتبقية (تسلسل صفري). التيار المتبقي (تسلسل صفري) عادةً من مستوى مللي أمبير ويجب أن يتم لفه من خلال النواة ، والتي تتطلب متطلبات عالية لموازنة الخصائص ، مناعة للتدخل والخطية. تتميز منتجات السلسلة هذه بنطاق قياس واسع ، محول التيار الأساسي المقدر: 10mA ~ 5A ، نطاق التيار الثانوي المقنن: 0 ~ 5mA ، قلب مغناطيسي ممتاز عالي النفاذية وتدفق إنتاج متقدم ، مما يضمن نطاق دقته,الموثوقية ، إلخ. مناسب لحماية المحرك,حماية التتابع,نظام التأريض الحالي الصغير مناسب لأنظمة مراقبة الحريق الكهربائية طريقة إخراج مرنة من خلال الهيكل,صب راتنجات الايبوكسي,استقرار جيد نفاذية عالية بيرمالوي أو نانوكريستاليني ، مع خطية جيدة وحساسية عالية خصائص توازن ممتازة ومناعة قوية للغاية للمجالات الكهرومغناطيسية.
| يوصي المواصفات | |||||||||
| نوع | تخصيص | صحة | تصنيف مستمر | نطاق درجة حرارة | الحجم (± 1 مم) | ||||
| التيار الحراري | Φ | L | W | H | D | ||||
| TR21313B | 1A / 0.5mA | 0.2٪ | 10 أ | -40 درجة مئوية ~ + 85 درجة مئوية | 32 | 91 | 28 | 70 | 80 |
| TR21314B | 1A / 0.5mA | 0.2٪ | 10 أ | -40 درجة مئوية ~ + 85 درجة مئوية | 45 | 104 | 28 | 83 | 93 |
| TR21315B | 1A / 0.5mA | 0.2٪ | 10 أ | -40 درجة مئوية ~ + 85 درجة مئوية | 65 | 126 | 28 | 105 | 115 |
| TR213156B | 1A / 0.5mA | 0.2٪ | 10 أ | -40 درجة مئوية ~ + 85 درجة مئوية | 80 | 143 | 28 | 122 | 132 |
| TR21317B | 1A / 0.5mA | 0.2٪ | 10 أ | -40 درجة مئوية ~ + 85 درجة مئوية | 105 | 172 | 28 | 151 | 161 |
تم تصميم محول التيار المتبقي من سلسلة TR21 (تسلسل صفري) للحصول على إشارة التيار المتبقية (تسلسل صفري). التيار المتبقي (تسلسل صفري) عادةً من مستوى مللي أمبير ويجب أن يتم لفه من خلال النواة ، والتي تتطلب متطلبات عالية لموازنة الخصائص ، مناعة للتدخل والخطية. تتميز منتجات السلسلة هذه بنطاق قياس واسع ، محول التيار الأساسي المقدر: 10mA ~ 5A ، نطاق التيار الثانوي المقنن: 0 ~ 5mA ، قلب مغناطيسي ممتاز عالي النفاذية وتدفق إنتاج متقدم ، مما يضمن نطاق دقته,الموثوقية ، إلخ. مناسب لحماية المحرك,حماية التتابع,نظام التأريض الحالي الصغير مناسب لأنظمة مراقبة الحريق الكهربائية طريقة إخراج مرنة من خلال الهيكل,صب راتنجات الايبوكسي,استقرار جيد نفاذية عالية بيرمالوي أو نانوكريستاليني ، مع خطية جيدة وحساسية عالية خصائص توازن ممتازة ومناعة قوية للغاية للمجالات الكهرومغناطيسية.
| يوصي المواصفات | |||||||||
| نوع | تخصيص | صحة | تصنيف مستمر | نطاق درجة حرارة | الحجم (± 1 مم) | ||||
| التيار الحراري | Φ | L | W | H | D | ||||
| TR21313B | 1A / 0.5mA | 0.2٪ | 10 أ | -40 درجة مئوية ~ + 85 درجة مئوية | 32 | 91 | 28 | 70 | 80 |
| TR21314B | 1A / 0.5mA | 0.2٪ | 10 أ | -40 درجة مئوية ~ + 85 درجة مئوية | 45 | 104 | 28 | 83 | 93 |
| TR21315B | 1A / 0.5mA | 0.2٪ | 10 أ | -40 درجة مئوية ~ + 85 درجة مئوية | 65 | 126 | 28 | 105 | 115 |
| TR213156B | 1A / 0.5mA | 0.2٪ | 10 أ | -40 درجة مئوية ~ + 85 درجة مئوية | 80 | 143 | 28 | 122 | 132 |
| TR21317B | 1A / 0.5mA | 0.2٪ | 10 أ | -40 درجة مئوية ~ + 85 درجة مئوية | 105 | 172 | 28 | 151 | 161 |
