TR1207-YBCD
TR
50000
/ تي تي، ويسترن يونيون، بايبال
شنغهاي، الصين
دقة ممتازة، خطية جيدة
مقاومة قوية للتدخل الخارجي، وارتفاع نسبة رفض الوضع المشترك
انجراف درجة حرارة منخفضة، استهلاك منخفض للطاقة، نطاق تردد واسع
عزلة عالية بين الابتدائي والثانوي
التحكم الآلي
متر القياس
نظام مراقبة السكك الحديدية
نظام محطة توليد الكهرباء
| مواصفة | تيار متردد 220 فولت/تيار مستمر 5 فولت | تيار متردد 380 فولت/تيار مستمر 5 فولت | وحدة | |
|---|---|---|---|---|
| Vب.ن | جهد الإدخال الأساسي (AC) | 220 | 380 | V |
| VP | نطاق قياس الجهد الأساسي (AC) | 0~280 | 0~450 | V |
| VSN | جهد الخرج الثانوي المقنن (DC) | 5 | V | |
| VC | جهد مصدر الطاقة | +5/12/15/24 | V | |
| IC | الاستهلاك الحالي | <10+هل | أماه | |
| Vd | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | ||
| εL | الخطية | <0.2 | %FS | |
| X | دقة | تا = 25 درجة مئوية: ± ± 0.5 | % | |
| V0 | إزاحة الجهد | تا = 25 درجة مئوية: ± ± 25 | بالسيارات | |
| Vبعد ذلك | إزاحة درجة حرارة الجهد الانجراف | VP=0 TA=-25～+75°C: ±±0.1 | بالسيارات/درجة مئوية | |
| Tr | وقت الاستجابة | ≥350 | آنسة | |
| f | عرض النطاق الترددي | -1 ديسيبل 40 ~ 5 كيلو | هرتز | |
| TA | درجة حرارة العمل | -25~+75 | ℃ | |
| TS | درجة حرارة التخزين | -45~+85 | ℃ | |
| RL | مقاومة التحميل | تا = 25 درجة مئوية: ≥300 | Ω | |
ملحوظة:
يجب أن يتم توصيل جهاز الإرسال بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية لجهاز الإرسال

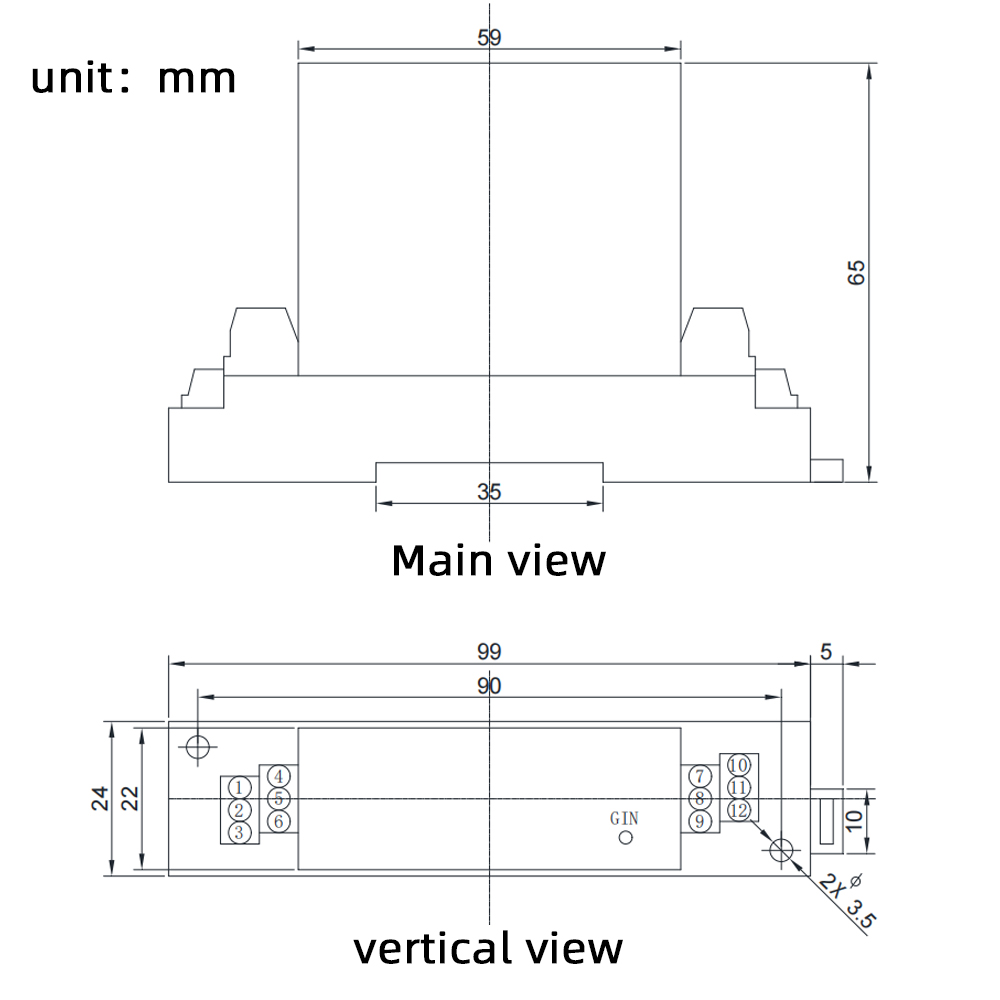

تركيب سكة البطاقة
