أجهزة استشعار تيار القاعة المقسمة لـ UPS SMPS AC1000A DC 4 ~ 20mA

يكمن تطبيق مستشعر تيار القاعة (HCTs) في مصادر الطاقة غير المنقطعة (UPS) وإمدادات الطاقة ذات الوضع المبدل (SMPS) في المقام الأول في القياس والمراقبة الحالية. ومن خلال الاستفادة من مبدأ تأثير هول، فإنها تحقق تحويلًا معزولًا وقياسًا دقيقًا للتيار، مما يضمن التشغيل المستقر لأنظمة UPS وSMPS. بالإضافة إلى ذلك، تتميز أجهزة HCT بأوقات استجابة سريعة ودقة قياس عالية، مما يعزز الأداء العام لهذه الأنظمة.
توافر الحالة:
رسالتك سلة الاستفسارات

  • TR2231B-LKH24 تيار متردد 1000 أمبير تيار مستمر 4 ~ 20 مللي أمبير

  • TR

يعد تطبيق مستشعرات Hall الحالية في مصادر الطاقة غير المنقطعة (UPS) وإمدادات الطاقة ذات الوضع المبدل (SMPS) أمرًا بالغ الأهمية. في UPS، يقومون بقياس خرج المقوم وتيار شحن البطارية بدقة، مما يضمن تيارًا مستقرًا ويحافظ على موثوقية مصدر الطاقة. في SMPS، تحقق مستشعرات تيار Hall أيضًا قياسًا دقيقًا للتيار، مما يساعد في التشغيل الفعال والمستقر للنظام. تعمل دقتها العالية وخصائص الاستجابة السريعة على تحسين الأداء العام وسلامة UPS وSMPS.


*  يقيس التيار المتردد والتيار المستمر والنبضي  إشارات

*  دقة ممتازة،  الخطية الجيدة

*  مقاومة قوية للتدخل الخارجي، وارتفاع نسبة رفض الوضع المشترك

*  انجراف درجة حرارة منخفضة، استهلاك منخفض للطاقة، نطاق تردد واسع

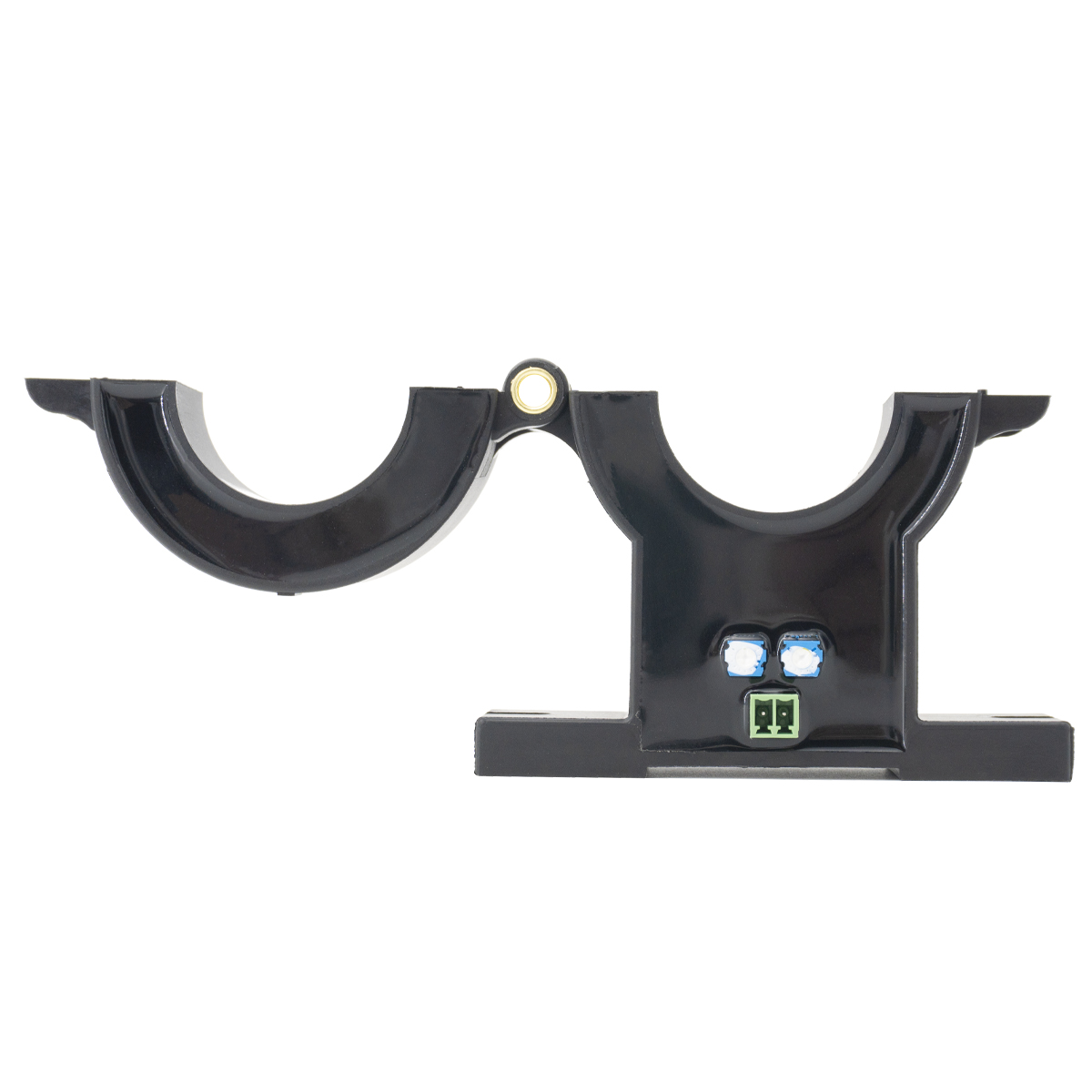

*  هيكل مقسم، سهل التركيب

طلب

*  تنظيم سرعة تحويل تردد التيار المتردد

*  محرك سيرفو الجر

*  إمدادات الطاقة غير المنقطعة (UPS)

*  آلة لحام، وإمدادات طاقة البطارية

厂区图

1

البيانات الكهربائية TR2231B-LKH24
@TA = 25 درجة مئوية، ما لم ينص على خلاف ذلك
يكتب
TR2231B-LKH24
I ب.ن
المدخلات المقدرة
600 أمبير تيار متردد
1000 أمبير
1500 أمبير تيار متردد
I مساءً
نطاق القياس
660 أمبير تيار متردد
1110A تيار متردد
1650 أمبير تيار متردد
V خارج
تصنيف الانتاج الحالي
4 ~ 20 مللي أمبير
V C
مزود الطاقة
+24 فولت تيار مستمر (± 5%)
I o
الإزاحة الحالية
≥4 ± 0.1 مللي أمبير
εL
الخطية
≥1% خ
X
الدقة الشاملة
±1% خ
الأسلحة البيولوجية
عرض النطاق الترددي-3db
20 هرتز-6 كيلو هرتز
يتبع di/dt بدقة
> 1 أمبير/ مللي ثانية
V O
تيار الإزاحة صفر
≥4 ± 0.1 مللي أمبير
T R
وقت الاستجابة
<200Ω
R M
مقاومة الحمل
≥250Ω
V D
جهد العزلة
50 هرتز، 1 دقيقة، 3 كيلو فولت
I بعد ذلك
تعويض الانجراف الحالي
.000.005 مللي أمبير/درجة مئوية
I خارج
السعة الانجراف درجة الحرارة الحالية
.0.01 مللي أمبير/درجة مئوية
T A
درجة حرارة التشغيل المحيطة
-40～+85 درجة مئوية
I c
الاستهلاك الحالي
≥30mA + هل
T S
درجة حرارة التخزين المحيطة
-40～+95 درجة مئوية
W
كتلة
≈280 جرام

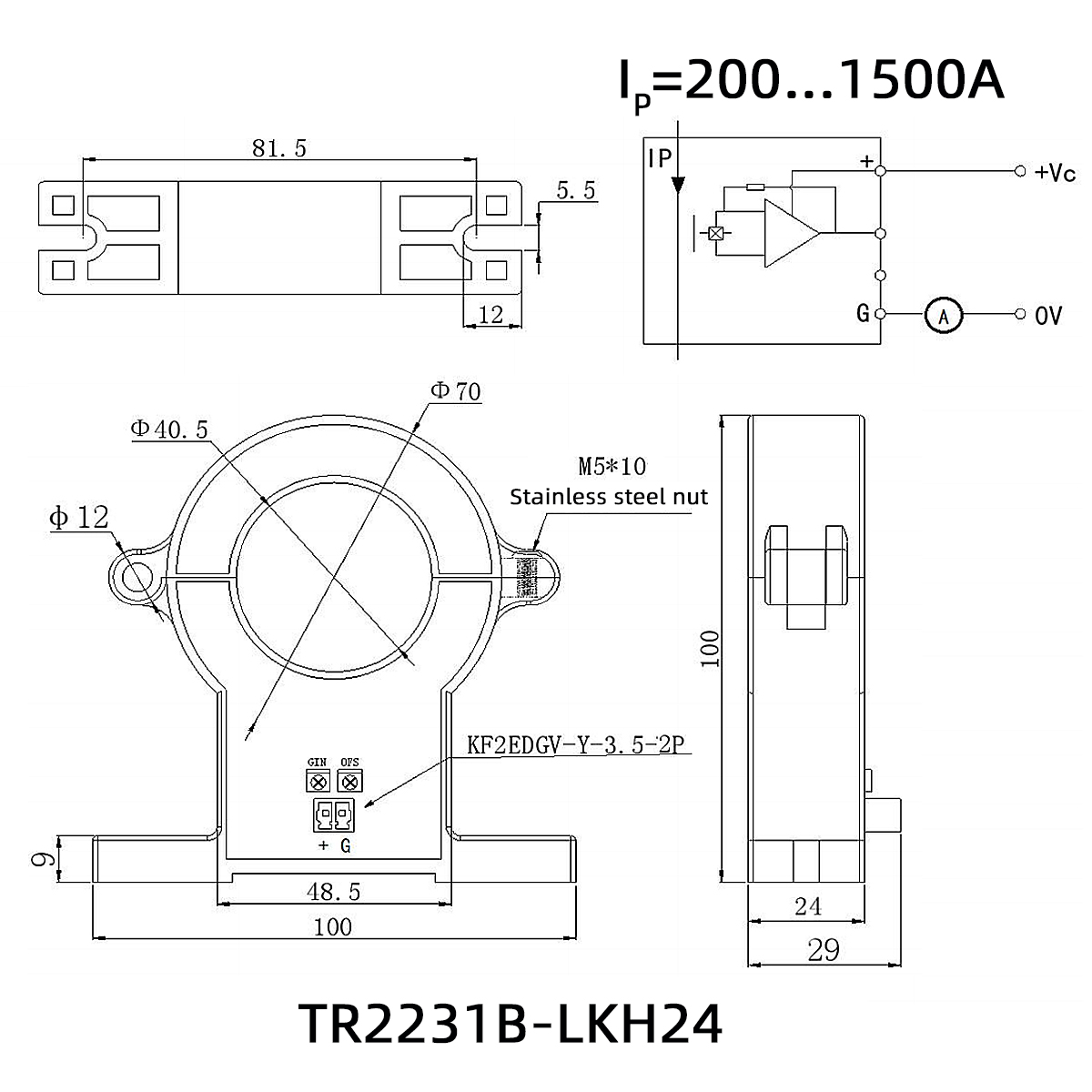

الهيكل والبعد


022

ملاحظات

قد تؤدي الأسلاك الخاطئة إلى تلف المستشعر. تكون قيمة VOUT موجبة عندما يتدفق IP في اتجاه السهم. يجب ألا تتجاوز درجة حرارة شريط التوصيل الأساسي 130 درجة مئوية
